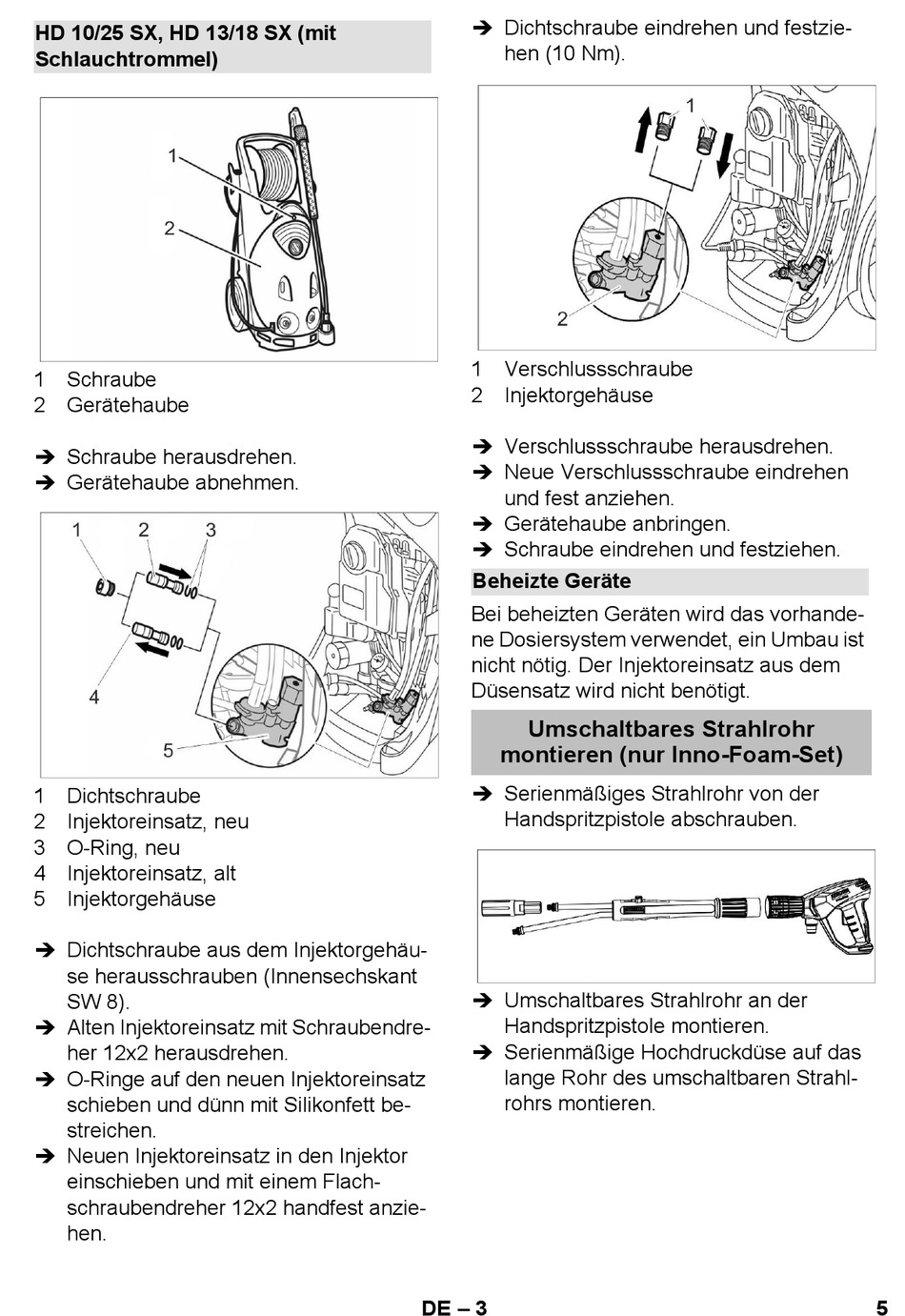

HD 10/25 SX, HD 13/18 SX (mit
Schlauchtrommel)
1 Schraube
2 Gerätehaube
 Schraube herausdrehen.
 Gerätehaube abnehmen.
1 Dichtschraube
2 Injektoreinsatz, neu
3 O-Ring, neu
4 Injektoreinsatz, alt
5 Injektorgehäuse
 Dichtschraube aus dem Injektorgehäu-
se herausschrauben (Innensechskant
SW 8).
 Alten Injektoreinsatz mit Schraubendre-
her 12x2 herausdrehen.
 O-Ringe auf den neuen Injektoreinsatz
schieben und dünn mit Silikonfett be-
streichen.
 Neuen Injektoreinsatz in den Injektor
einschieben und mit einem Flach-
schraubendreher 12x2 handfest anzie-
hen.
 Dichtschraube eindrehen und festzie-
hen (10 Nm).
1 Verschlussschraube
2 Injektorgehäuse
 Verschlussschraube herausdrehen.
 Neue Verschlussschraube eindrehen
und fest anziehen.
 Gerätehaube anbringen.
 Schraube eindrehen und festziehen.
Beheizte Geräte
Bei beheizten Geräten wird das vorhande-
ne Dosiersystem verwendet, ein Umbau ist
nicht nötig. Der Injektoreinsatz aus dem
Düsensatz wird nicht benötigt.
Umschaltbares Strahlrohr
montieren (nur Inno-Foam-Set)
 Serienmäßiges Strahlrohr von der
Handspritzpistole abschrauben.
 Umschaltbares Strahlrohr an der
Handspritzpistole montieren.
 Serienmäßige Hochdruckdüse auf das
lange Rohr des umschaltbaren Strahl-
rohrs montieren.
