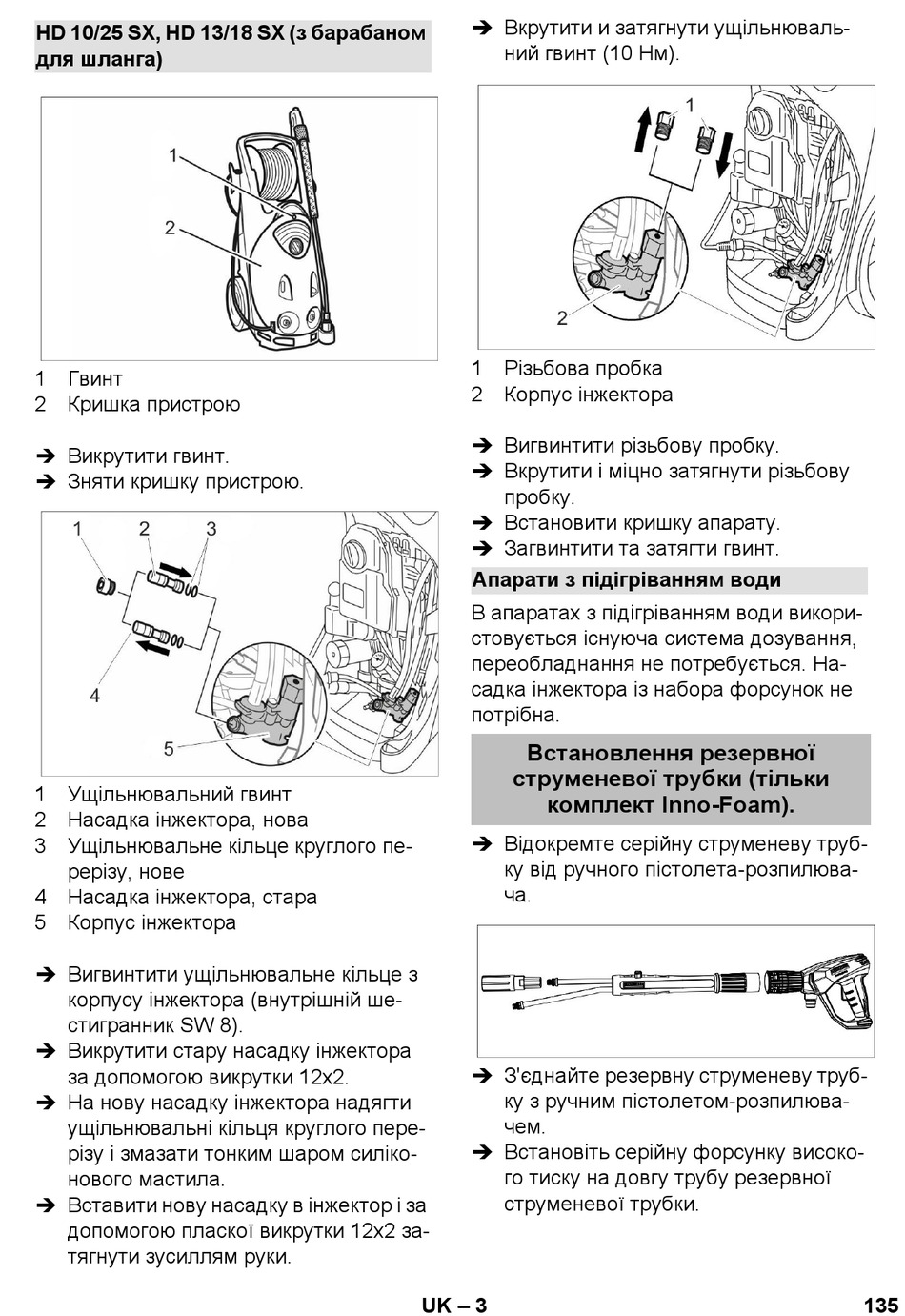

HD 10/25 SX, HD 13/18 SX (з барабаном
для шланга)
1 Гвинт
2 Кришка пристрою
 Викрутити гвинт.
 Зняти кришку пристрою.
1 Ущільнювальний гвинт
2 Насадка інжектора, нова
3 Ущільнювальне кільце круглого пе-
рерізу, нове
4 Насадка інжектора, стара
5 Корпус інжектора
 Вигвинтити ущільнювальне кільце з
корпусу інжектора (внутрішній ше-
стигранник SW 8).
 Викрутити стару насадку інжектора
за допомогою викрутки 12x2.
 На нову насадку інжектора надягти
ущільнювальні кільця круглого пере-
різу і змазати тонким шаром силіко-
нового мастила.
 Вставити нову насадку в інжектор і за
допомогою пласкої викрутки 12x2 за-
тягнути зусиллям руки.
 Вкрутити и затягнути ущільнюваль-
ний гвинт (10 Нм).
1 Різьбова пробка
2 Корпус інжектора
 Вигвинтити різьбову пробку.
 Вкрутити і міцно затягнути різьбову
пробку.
 Встановити кришку апарату.
 Загвинтити та затягти гвинт.
Апарати з підігріванням води
В апаратах з підігріванням води викори-
стовується існуюча система дозування,
переобладнання не потребується. На-
садка інжектора із набора форсунок не
потрібна.
Встановлення резервної
струменевої трубки (тільки
комплект Inno-Foam).
 Відокремте серійну струменеву труб-
ку від ручного пістолета-розпилюва-
ча.
 З'єднайте резервну струменеву труб-
ку з ручним пістолетом-розпилюва-
чем.
 Встановіть серійну форсунку високо-
го тиску на довгу трубу резервної
струменевої трубки.
– 3
