- Page 1 Technisches Handbuch Technical Handbook Dräger RVP 5000 Display für die Anbindung an ein Dräger REGARD Display for Connection to Dräger REGARD...
-
Page 2: Table Of Contents
Zertifizierungen und Konformitätserklärungen . 19 Bestellliste ....... 19 Dräger RVP 5000... -
Page 3: Zu Ihrer Sicherheit
Bei Instandhaltungen nur Original Dräger-Teile verwen- den. Kapitel "Instandhaltung" auf Seite 17 beachten. Kein Betrieb in explosionsgefährdeten Bereichen Das Dräger RVP 5000 ist nicht für den Betrieb in explosions- gefährdeten Bereichen zugelassen. Sicherheitssymbole in dieser Gebrauchanweisung In dieser Gebrauchsanweisung werden eine Reihe von War- nungen bezüglich einiger Risiken und Gefahren verwendet,... -
Page 4: Verwendungszweck

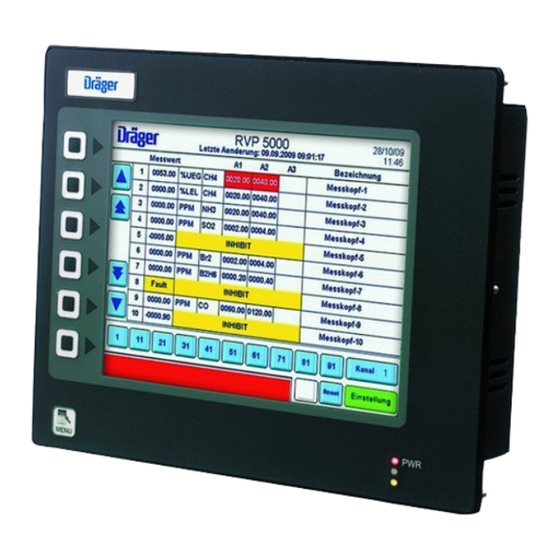

Verwendungszweck Verwendungszweck Bedien- und Anzeigeelemente Das Dräger RVP 5000 ist ein Display zur grafischen Visualisie- rung von Gaskonzentrationen aus einem Dräger REGARD System mit bis zu 99 Kanälen. GEFAHR Explosionsgefahr! Das Dräger RVP 5000 ist nicht dafür bestimmt oder zu- gelassen, in Bereichen zu arbeiten, in denen es zu ei- ner möglichen Entwicklung von zündfähigen oder... -
Page 5: Installation
Installation Installation Mechanische Installation Das Dräger RVP 5000 ist für den Einbau in einem Schaltschrank oder einer Schalttafel vorgesehen. Ausschnitt und Bohrungen entsprechend den Einbaumaßen herstellen. 262 mm 228 mm 73 mm (10.32”) (2.9”) (8.96”) 05133194.eps Abmessungen in mm (inch) Alle Toleranzen ±0,25 mm (±0,010") -
Page 6: Elektrische Installation
3 N/C COMM COMM RTS (PIN 6) COMMS port – RS485: TxB (PIN 1) Ethernet (NIC) USB, type B PGM port – RS232 TxEN CTS (PIN 1) COMM COMM TxA (PIN 8) COMM RTS (PIN 6) USB Host Dräger RVP 5000... -
Page 7: System
05633194.eps HINWEIS Wichtige Information zum installierten REGARD Sys- tem! Es wird empfohlen, das Dräger RVP 5000 nur mit einem REGARD System bestehend aus Kanalkarten mit ATEX Zulassung neuester Variante zu betreiben (ab Softwareversion 3.0). Bei Verwendung der REGARD 8-fach-Kanalkarte mit der Softwareversion 2.5 wird eine voreingestellte... -
Page 8: Menüstruktur
Quittierung Controller Seite 11 (optional) Horn An/Aus Seite 15 Kanalauswahl Seite 15 *Je vorhandener Kanäle auswähl- bar. Die "Esc"-Taste bewirkt einen Sprung zurück in das vorherige Fenster. Zurück Die "Zurück"-Taste bewirkt einen Sprung in das vorherige Fenster. Dräger RVP 5000... -
Page 9: Startbildschirm
Darstellung die Anzei- schwindet der Balken. ge der Meldungen eine höhere Priorität hat. Bei einem Kom- munikationsfehler zwischen dem Dräger RVP 5000 und dem Im Startbildschirm werden 10 der insgesamt möglichen 99 Ka- REGARD System werden statt der Messwerte 8 kurze Striche näle angezeigt. -
Page 10: Anmelden / Abmelden
Über die Tastatur im Pop-up-Fenster muss der Username und anschließend das Kennwort eingegeben werden. Beides wird nach der Eingabe mit der "Enter"-Taste bestätigt. Um unberechtigten Manipulationen am Gerät vorzubeugen, springt das eingeloggte Nutzerprofil nach 10 Minuten automa- tisch in den Operator Modus zurück. Dräger RVP 5000... -
Page 11: Kennwort Ändern
Feld öffnet sich eine Tastatur zwecks Ein- gabe. Sprachauswahl Durch Drücken auf die "Sprache"-Taste wird ein Pop-up Fens- ter geöffnet. Hier kann die Sprache durch Drücken auf die ent- sprechende Landesflagge ausgewählt werden. Dräger RVP 5000... -
Page 12: Datenspeicher
Nach Import der Konfiguration benö- in zusammenhängenden Blöcken von je 10 Kanälen als Datei tigt das Dräger RVP 5000 ca. 5 Minuten um alle Daten intern auf der Compact-Flash Karte abgelegt. neu zu initialisieren. Ein Timer zeigt die Zeit im Fenster an. Das Gerät darf während dieser Zeit nicht von der Spannungsver-... -
Page 13: Systemzeit / Systemdatum
Panels eingestellt werden. wird das Feld markiert. Durch nochmaliges Drücken öffnet sich ein Pop-up-Fenster. Hier kann durch die Pfeiltasten das Datum eingestellt werden. Zur Aktivierung und Bestätigung muss vor und nach der Einga- be die „Enter“-Taste gedrückt werden. Dräger RVP 5000... -
Page 14: Ereignishistorie
Die "Zurück"-Taste: Durch Drücken der “Zurück“-Taste wechselt die Anzeige in das vorherige Bild. Farben Symbol Beschreibung weißer Hintergrund, Ausgelöste Meldungen rote Schrift Im Ereignisfenster weißer Hintergrund, anstehende nicht quittierte braune Schrift Zustandsmeldung weißer Hintergrund, Zurückgesetzte Meldungen grüne Schrift Dräger RVP 5000... -
Page 15: Tabellarische Anzeige Der Kanäle
Durch Drücken der "Test Horn"-Taste im Einstellungsmenü kann die Funktion des internen Tonsignals getestet werden. Web Interface (optional) Das Dräger RVP 5000 Web Interface dient zur Fernabfrage und Fernbedienung des Dräger RVP 5000. (Implementierung in ein Netzwerk siehe “Systemeinstellungen” auf Seite 9). - Page 16 Remote View Nach Auswahl des entsprechenden Datenlogs öffnet sich ein Pop-up-Fenster mit den spezifischen Daten. Über das Remote View kann das Dräger RVP 5000 fernge- steuert werden. Alle auf dem Panel befindlichen Funktionen sind hierüber ebenfalls verfügbar. Securelogging / Ereignislogging Durch Klicken auf den Link Securelogger oder Ereignislogger (aus allen Dräger spezifischen Seiten möglich) gelangt man...
-
Page 17: Störungen, Ursachen Und Abhilfe
CompactFlash Port ist ein Typ II Port, den man für Typ I oder während des Betriebs bitte an den DrägerService wenden. Typ II Karten verwenden kann. Es sind Karten mit einer Größe von 2 GB mit dem Dräger RVP 5000 CompactFlash zu ver- wenden. Die CompactFlash Karte kann zur Messwerterfas- Instandhaltung sung und -auswertung sowie zur Erstellung und Übertragung... -
Page 18: Abmessungen
Abmessungen Abmessungen 262 mm 73 mm 228 mm (10.32”) (8.96”) (2.9”) 05133194.eps Dräger RVP 5000... -
Page 19: Technische Daten
SC00090 COMM-Ports mit RS422/RS485 über SC00091 RVP 5000 mit Datenlogger RJ45-Stecker und RS232 über RJ12- Stecker SC00092 RVP 5000 mit Datenlogger und WEB Server 4205706 REGARD Modbus Gateway Card Ethernet: 10 Base-T / 100-BaseTX über RJ45- Stecker Dräger RVP 5000... - Page 20 Bestellliste Dräger RVP 5000...
- Page 21 Certifications and declarations of conformity . .38 Order list ....... .38 Dräger RVP 5000...
-
Page 22: For Your Safety
Dräger. Use only original Dräger parts for maintenance work. Observe chapter "Maintenance" on page 36. Do not operate in potentially explosive areas The Dräger RVP 5000 is not authorised for use in potentially explosive areas. Safety symbols in these operating instructions... -
