Collegare il trasmettitore HD BaseT con un cavo UTP seguendo
lo standard TIA/EIA-568-B
LInK LEd: spia che indica lo stato della connessione
- Illuminata: Il trasmettitore e il ricevitore sono collegati correttamente.
- Lampeggiante: Il trasmettitore e il ricevitore non risultano ben collegati.
- Spenta: Il trasmettitore e il ricevitore non sono collegati.

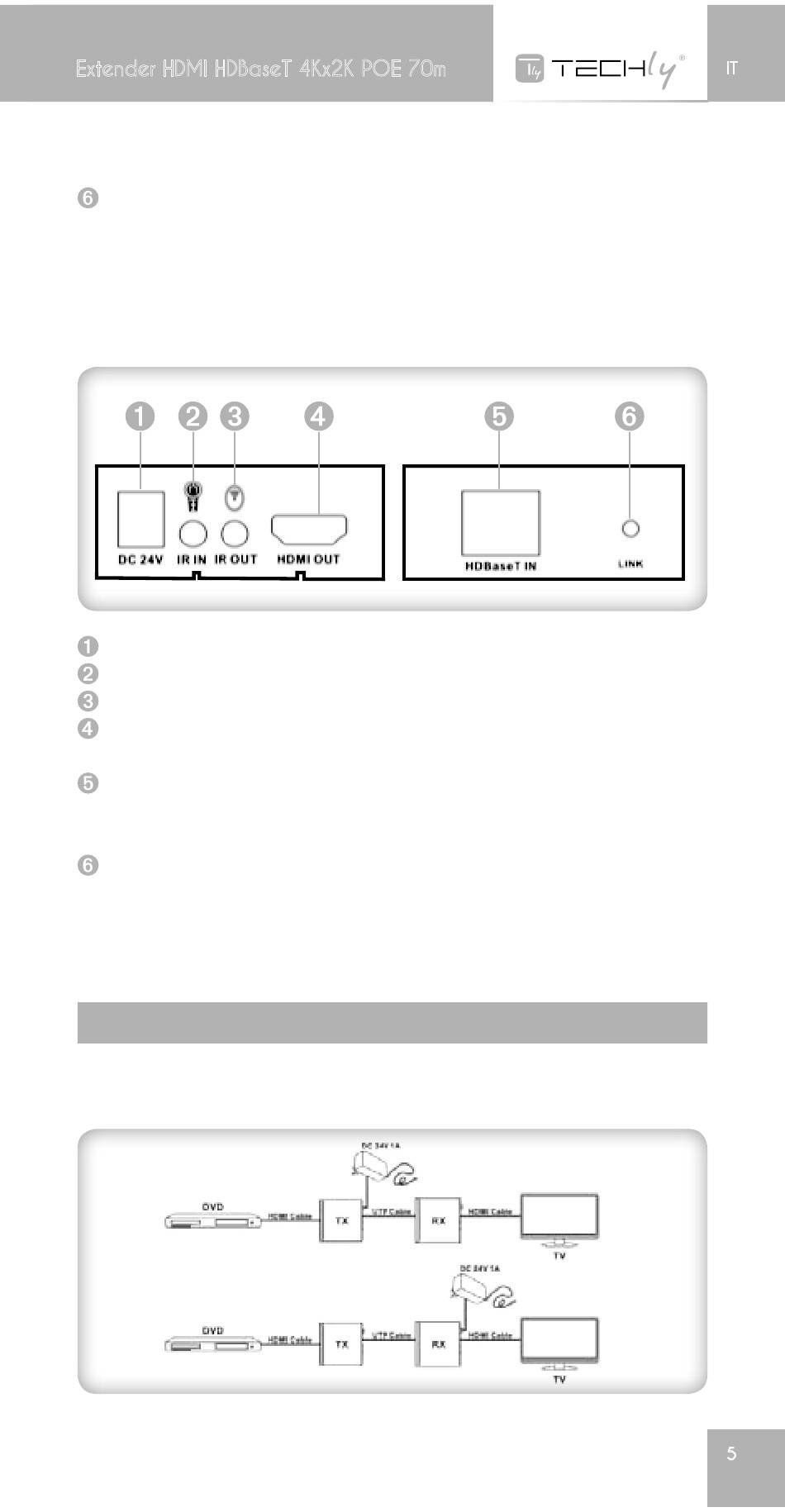

rICEVItOrE
dC In: Collegare l'alimentatore 24V DC a questa presa.
Ir In: Canale 1 del ricevitore IR. Collegare con il ricevitore IR.
Ir OUt: Canale 2 del trasmettitore IR. Collegare con il trasmettitore IR.
HdMI OUt: Porta di uscita HDMI qui si collega l'HDTV o il monitor
con il cavo HDMI.
Hd Baset In: Porta di ingresso segnale HD BaseT standard.
Collegare il trasmettitore HD BaseT con un cavo UTP seguendo lo
standard TIA/EIA-568-B.
LInK LEd: spia che indica lo stato della connessione
- Illuminata: Il trasmettitore e il ricevitore sono collegati correttamente.
- Lampeggiante: Il trasmettitore e il ricevitore non risultano ben collegati.
- Spenta: Il trasmettitore e il ricevitore non sono collegati.
sCHEMa 1
POE (POwEr OVEr EtHErnEt) EsEMPIO aPPLICaZIOnE
