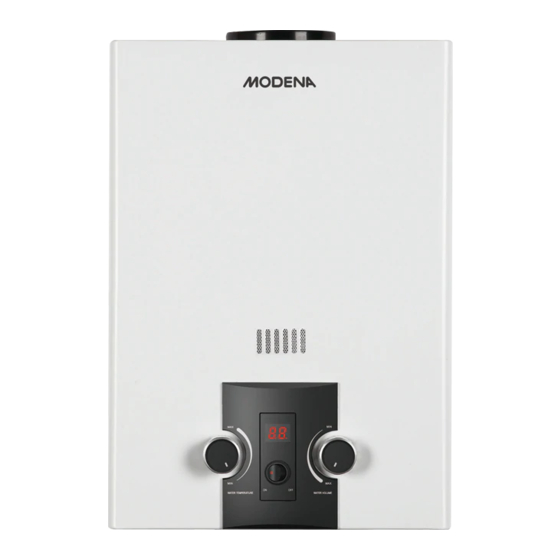

Modena GI 6A V Manual

Gas instant water heater
Hide thumbs Also See for GI 6A V:

Advertisement

Available languages

Available languages

Quick Links

GI 6A V

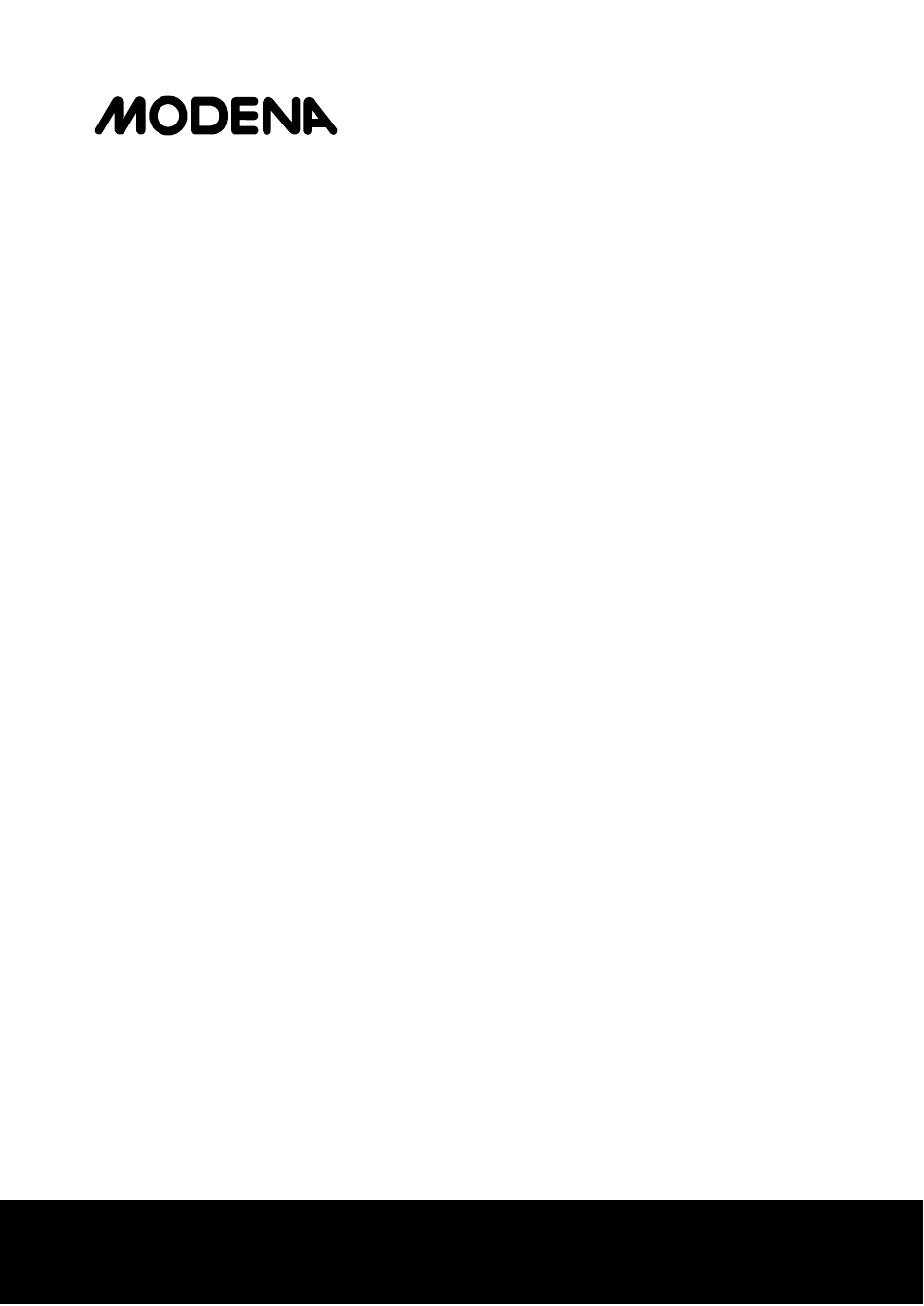

BUKU PETUNJUK PENGGUNAAN
PEMANAS AIR
DAN KARTU GARANSI
GAS INSTANT WATER HEATER
MANUAL
AND
WARRANTY CARD
01/16
www.modena.co.id

Advertisement

loading
Need help?

Need help?

Do you have a question about the GI 6A V and is the answer not in the manual?

Questions and answers

Related Manuals for Modena GI 6A V

Summary of Contents for Modena GI 6A V

  • Page 1 GI 6A V BUKU PETUNJUK PENGGUNAAN PEMANAS AIR DAN KARTU GARANSI GAS INSTANT WATER HEATER MANUAL WARRANTY CARD 01/16 www.modena.co.id...
  • Page 3 Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang dimiliki Water Heater MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat dengan Water Heater Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya. Sertakan buku petunjuk pengoperasian ini jika Water Heater ini dialihkan kepada pihak lain, dengan demikian pemakai yang baru dapat segera memahami cara penggunaan Water Heater ini.
  • Page 4 NOMOR : P.20.INDO3.00201.0212 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama bagian • Bagian 2 : Karakteristik dan penggunaan • Bagian 3 : Instalasi • Bagian 4 : Cara penggunaan • Bagian 5 : Pemeliharaan • Bagian 6 : Tindakan pencegahan •...
  • Page 5 Bagian 1: Nama-Nama Bagian * Fitur dan kelengkapan tergantung pada tipe produk. PERINGATAN: Baca secara seksama buku petunjuk penggunaan sebelum instalasi. Baca buku petunjuk penggunaan sebelum menggunakan unit. Dilarang membongkar unit. SARAN KHUSUS Gunakan pengatur gas dan selang gas berkualitas baik. Water heater ini untuk penggunaan dikamar mandi.
  • Page 6 b. Desain terdepan  Dapat beroperasi pada tekan air rendah.  Desain dan pabrikan dengan teknologi canggih.  Model compact dan simple.  Mudah digunakan dengan pemantik otomatis yang terintegrasi dengan tekanan air. c. Aman  Dengan pemantik otomatis, dan digenapi dengan pengaman yang akan akan menutup suplai gas secara otomatis ketika api padam.
  • Page 7  Jangan memasang pemanas air dekat dengan lubang exhaust AC (pendingin ruangan).  Jangan memasang pemanas dibawah rak (kayu) dan atau dibawah tirai atau benda lainnya yang mudah terbakar.  Jangan menyimpan atau menggunakan benda yang mudah terbakar di ruang di mana pemanas air digunakan.
  • Page 8  Jika posisi pemasangan keran air panas lebih tinggi dari alat, air tidak akan dapat sepenuhnya mengalir keluar, sehingga keran lain harus dipasang pada posisi yang lebih rendah dari alat.  Instalasi saluran pipa gas  Sambungan saluran pipa gas menggunakan tabung ulir (mur) G 1/2 ...
  • Page 9 Bagian 4: Cara Penggunaan • Pemasangan baterai Pemanas air ini menggunakan dua buah baterai jenis R20S ukuran D1.5V. Buka penutup tempat baterai, pasanglah baterai sesaui kutub positif dan negatif kemudian tutup kembali tempat baterai.. Catatan untuk mengencangkan lakukan dengan cepat agar baterai tidak jatuh. •...
  • Page 10 • Menguras air (Protezksi pencegah beku) Ketika suhu lingkungan dibawah 0 C, kosongkan air dalam unit setelah penggunaan pemanas air, dengan cara sebagai berikut: 1. Tutup katup saluran air dingin. 2. Tutup saluran gas. 3. Buka katup saluran air panas. 4.
  • Page 11 Katup pengaman dipasang didalam unit ini, pada saat api mati secara tidak disengaja maka katup elektomagnetik akan secara otomatis memutuskan saluran gas, sehingga kebocoran gas dapat dihindari. Catatan: Jika api selalu padam, mungkin terjadi kerusakan, segera hubungi kontak servis MODENA. Bagian 5: Perawatan ...
  • Page 12 Nyalakan Water Heater Proteksi kelebihan panas secara otomatis ketika kembali setelah air menjadi temperature diatas 77 dingin. Bagian 7: Spesifikasi MODEL GI 6A V Tipe Instan Warna Silver Sumber panas Tipe buangan Flue style Kapasitas air rata-rata Baterai D1.5V 2 buah...
  • Page 14 INSTRUCTION AND GUIDE TO USING MODENA WATER HEATER Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.

  • Page 15: Table Of Contents

    CONTENTS PAGE. • Introduction • Part 1 : Name of parts • Part 2 : Usage and characteristics • Part 3 : Installation • Part 4 : How to use • Part 5 : Maintenance • Part 6 : Precaution Action •...

  • Page 16: Part 1 : Name Of Parts

    Part 1: Names of Parts Features depend on the type of product. WARNING: Read the technical instructions before installing the Gas water heater. Read the user's instruction before using the gas water heater. Private dismantle is strongly prohibited. SPECIAL ADVICE Please fit out a good quality of gas pressure reducer and the special gas hose.

  • Page 17: Part 3 : Installation

    e. Advance design  Possessing the excellent low-water-pressure starting function.  Designed and manufactured with high technology.  Being the up-to-date style with thin structure and small volume.  Can be used conveniently with the water-controlling ignition device. Being safe and reliable ...
  • Page 18  Please do not install the heater near exhaust holes of air conditioner.  Please do not install the heater under a dangerous shelf, nor near a curtain of other flammable things.  Please do not store or use flammable articles or materials with volatility in the room at which heater are used.
  • Page 19  If the installation position of the hot water supply tap is higher than the appliance, the water will not be able to wholly flow out, so another tap should be fit in a position lower than the appliance stops. ...

  • Page 20: Part 4: How To Use

    Part 4: How to Use • Battery installation This heater uses two batteries of R20S SIZE D1.5V. When installing, open the cover of the chamber first, put into the batteries according to the positive and negative poles, then replace the cover. Note to tighten it for fast lest the batteries would fall down.
  • Page 21 • Water draining (Freeze proof protection) When environment temperature is below 0 C, you must drain the water after using the water heater. The operation of water draining is: 6. Turn off the water supply valve 7. Turn off the gas switch 8.

  • Page 22: Part 5: Maintenance

    A safety protection valve is installed in the water heater. During when the fire extinguishers unexpectedly the electromagnetic valve will automatically cut off the gas circuit, so gas leak will not occurs. Note: if fire often extinguishes during use, there may be some defects. Please contact MODENA service center. Part 5: Maintenance •...

  • Page 23: Part 6 : Precaution Action

    Excessive heat protection automatically when again after water temperature is above 77 becomes cold. Part 7: Specification MODEL GI 6A V Type Instant Color Silver Heater resources Exhaust style Flue style Rated hot water capacity Battery D1.5V 2 pcs Installation...
