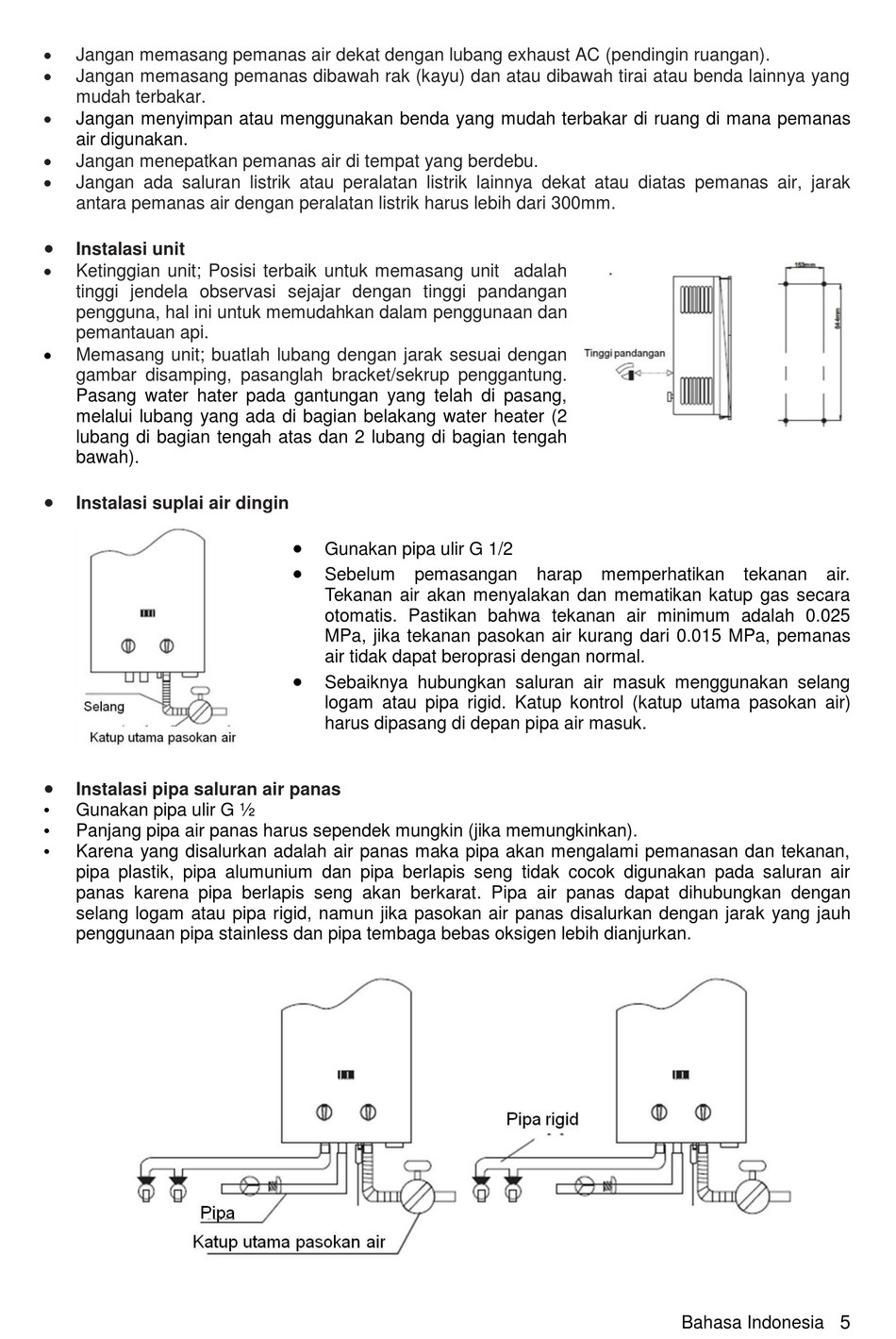

Modena GI 6A V Manual page 7


Jangan memasang pemanas air dekat dengan lubang exhaust AC (pendingin ruangan).

Jangan memasang pemanas dibawah rak (kayu) dan atau dibawah tirai atau benda lainnya yang
mudah terbakar.

Jangan menyimpan atau menggunakan benda yang mudah terbakar di ruang di mana pemanas
air digunakan.

Jangan menepatkan pemanas air di tempat yang berdebu.

Jangan ada saluran listrik atau peralatan listrik lainnya dekat atau diatas pemanas air, jarak
antara pemanas air dengan peralatan listrik harus lebih dari 300mm.

Instalasi unit

Ketinggian unit; Posisi terbaik untuk memasang unit adalah
tinggi jendela observasi sejajar dengan tinggi pandangan
pengguna, hal ini untuk memudahkan dalam penggunaan dan
pemantauan api.

Memasang unit; buatlah lubang dengan jarak sesuai dengan
gambar disamping, pasanglah bracket/sekrup penggantung.
Pasang water hater pada gantungan yang telah di pasang,
melalui lubang yang ada di bagian belakang water heater (2
lubang di bagian tengah atas dan 2 lubang di bagian tengah
bawah).

Instalasi suplai air dingin

Instalasi pipa saluran air panas
•
Gunakan pipa ulir G ½
•
•
Panjang pipa air panas harus sependek mungkin (jika memungkinkan).
• •
Karena yang disalurkan adalah air panas maka pipa akan mengalami pemanasan dan tekanan,
pipa plastik, pipa alumunium dan pipa berlapis seng tidak cocok digunakan pada saluran air
panas karena pipa berlapis seng akan berkarat. Pipa air panas dapat dihubungkan dengan
selang logam atau pipa rigid, namun jika pasokan air panas disalurkan dengan jarak yang jauh
penggunaan pipa stainless dan pipa tembaga bebas oksigen lebih dianjurkan.

Gunakan pipa ulir G 1/2

Sebelum pemasangan
Tekanan air akan menyalakan dan mematikan katup gas secara
otomatis. Pastikan bahwa tekanan air minimum adalah 0.025
MPa, jika tekanan pasokan air kurang dari 0.015 MPa, pemanas
air tidak dapat beroprasi dengan normal.

Sebaiknya hubungkan saluran air masuk menggunakan selang
logam atau pipa rigid. Katup kontrol (katup utama pasokan air)
harus dipasang di depan pipa air masuk.
harap memperhatikan
Bahasa Indonesia
tekanan air.
5
