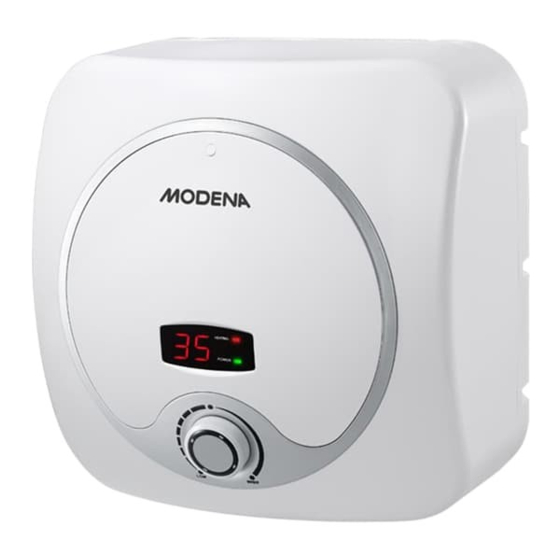

- Page 1 ES SERIES BUKU PETUNJUK PENGGUNAAN PEMANAS AIR DAN KARTU GARANSI ELECTRIC WATER HEATER MANUAL WARRANTY CARD 01/17 www.modena.co.id...
- Page 3 Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang dimiliki Pemanas air MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat dengan Pemanas air Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya. Sertakan buku petunjuk pengoperasian ini jika Pemanas air ini dialihkan kepada pihak lain, dengan demikian pemakai yang baru dapat segera memahami cara penggunaan Pemanas air ini.
- Page 4 NOMOR : P.20.INDO3.00201.0212 DAFTAR ISI Hal. Kata Pengantar Bagian 1 : Perhatian & Peringatan Umum Bagian 2 : Pengenalan Produk Bagian 3 : Instalasi Bagian 4 : Metode Penggunaan Bagian 5 : Perawatan Bagian 6 : Penelusuran Masalah & Cara Mengatasinya ...
- Page 5 Perhatian Khusus Peringatan: Bila kabel listrik rusak. Kabel hanya boleh diganti oleh teknisi MODENA, agen servis MODENA, atau orang yang berkualifikasi serupa untuk menghindari risiko. Stop kontak harus ditanahkan/grounding dengan baik. Peringkat arus stop kontak tidak boleh lebih rendah dari 16A.
- Page 6 Aturlah temperatur air sesuai keperluan untuk menghindari kulit melepuh. Bila kabel listrik rusak, gunakan hanya kabel listrik khusus yang disediakan oleh MODENA. Penggantian kabel hanya boleh dilakukan oleh teknisi MODENA. Bila ada bagian atau komponen pemanas air ini yang rusak, hubungilah pusat layanan konsumen MODENA untuk perbaikan.
- Page 7 Bagian 2: Pengenalan Produk 2.1 Cara Membaca Nama/Tipe Produk ES XXBD ES = kode produk pemanas air dengan tangki penyimpan; XX = kapasitas pemanas air (L); BD = menyatakan serinya 2.2 Parameter Kinerja Teknis 2.3 Pengenalan Singkat Struktur Produk * Fitur dan kelengkapan tergantung pada tipe produk (Catatan: Semua dimensi adalah dalam mm) Bahasa Indonesia...
- Page 8 Jarak stop kontak dari tanah tidak boleh kurang dari 1,8m (lihat Gambar 8). Bila ada masalah dengan kabel listrik, kabel hanya boleh diganti oleh MODENA, agennya, atau teknisi berkualifikasi yang dapat melakukan pekerjaan tersebut untuk memastikan keselamatan.
- Page 9 Bila ukuran kamar mandi terlalu kecil, pemanas air dapat dipasang di tempat yang lain. Pastikan pemasangan pemanas air harus sedekat mungkin dengan titik pemakaian air panas (kamar mandi) untuk mendapatkan panas air yang optimal. 3.2 Sambungan Saluran Pipa Ukuran pipa yang digunakan adalah G1/2” (BSP½”); Tekanan saluran masuk harus menggunakan Pa (Bar) sebagai satuan;...
- Page 10 Catatan: Pastikan hanya menggunakan aksesori yang disediakan MODENA untuk memasang pemanas air ini. Jangan menggantungkan pemanas air ini pada penyangganya sebelum dipastikan penyangga tersebut kokoh dan andal. Bila tidak, pemanas air bisa terjatuh dari dinding yang menyebabkan kerusakan pada pemanas air, bahkan kecelakaan atau cedera. Saat menentukan lokasi lubang baut, pastikan terdapat jarak tidak kurang dari 0,2 m di sisi kanan pemanas air untuk kemudahan perawatan pemanas air, bila perlu.
- Page 11 (apakah sudah mengalami dekomposisi total), dan bila perlu, gantilah dengan yang baru jika telah mengalami dekomposisi total. Frekuensi pembersihan tangki tergantung pada kesadahan air pada daerah tersebut. Pembersihan hanya boleh dilakukan oleh teknisi MODENA atau teknisi perawatan khusus. ...
- Page 12 Peringatan: Teknisi non-profesional tidak diperbolehkan untuk mengakses saklar termal untuk melakukan reset. Harap hubungi teknisi MODENA atau tenaga profesional untuk perawatan pemanas air. Bila tidak dipatuhi, MODENA tidak bertanggung jawab atas kecelakaan yang terjadi karena hal tersebut. 5.2 Pembersihan Tangki Setelah digunakan untuk waktu tertentu, tangki pemanas air akan menjadi kotor dan dengan demikian harus dibersihkan.
- Page 13 Penyebab Cara Mengatasi Lampu indikator 1. Kegagalan pengatur 1. Hubungi Pusat Layanan Konsumen pemanasan padam. temperatur. MODENA untuk perbaikan. 1. Aliran listrik tidak terhubung atau tersambung dengan Lampu indikator 1. Hubungi Pusat Layanan Konsumen baik. daya listrik padam. MODENA untuk perbaikan.
- Page 14 Bagian 8: Spesifikasi Circolo - ES 30BD Circolo - ES 15BD Circolo - ES 10BD Storage (Tangki) Storage (Tangki) Storage (Tangki) Instalasi Vertical Instalasi Vertical Instalasi Vertical Sumber Panas Listrik Sumber Panas Listrik Sumber Panas Listrik Tangki air dari Baja Tangki air dari Baja Tangki air dari Baja Lapisan Titanium Porcelain...
- Page 16 INSTRUCTION AND GUIDE TO USING MODENA ELECTRIC STORAGE WATER HEATER Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
- Page 17 CONTENTS PAGE. • Introduction • Part 1 : Cautions & General Remark • Part 2 : Product Introduction • Part 3 : Installation • Part 4 : Methods of Using • Part 5 : Maintenance • Part 6 : Problem & Solution •...
- Page 18 The installation and maintenance has to be carried out by qualified professionals or authorized technicians. MODENA shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet.
- Page 19 Adjust the water temperature to a suitable temperature to avoid scalding. If the flexible power supply cord is damaged, the special supply cord provided by MODENA must be selected, and replaced by MODENA maintenance personnel. ...
- Page 20 Part 2: Product Introduction 2.1 Nomenclature ES XXBD ES = is the product code of the storage electric water heater; XX = is the capacity (L); BD = represents the series 2.2 Technical Performance Parameters 2.3 Brief introduction of product structure * The features and product specifications depend on the product type.
- Page 21 The height of the socket to the ground shall not be less than 1.8m (see Diagram 8). If there is fault on power cable, it should be replaced by MODENA, agencies or qualified person who is able to do this so as to ensure the safety.
- Page 22 If the bathroom is too small, the heater can be installed at another place. However, in order to reduce the pipeline heat losses, the installation position of the heater shall be closed to the location shall be as near as possible to the heater. 3.2 Pipelines Connection The dimension of each pipe part is G1/2 (”BSP ½”) ;...
- Page 23 Note: Please be sure to use the accessories provided by our company to install this electric water heater. This electric water heater cannot be hung on the support until it has been confirmed to be firm and reliable. Otherwise, the electric water heater may drop off from the wall, resulting in damage of the heater, even serious accidents of injury.
- Page 24 (fully decomposed or not) of the magnesium anode and, if necessary, replace it with a new one in case of full decomposition. Tank cleaning frequency depends on hardness of water located in this territory. Cleaning must be performed by MODENA or special maintenance services.
- Page 25 If the water is quite good (PAM), Magnesium Anodes should be replaced within 2 (two) years. If the water quality is not good, Magnesium Anodes should be replaced 1 (one) year. To replace Magnesium Anodes, contact MODENA Service Center. 5.5 Heating Element If the water contains lime (Mud), the heating element cannot function properly (slow heat) because it was covered by a crust of lime (mud).
- Page 26 Check the things below before contacting our Service Center in the event of interruption of operation: Failures Reasons Reasons Treatment The heating indicator Failures of the temperature 1. Call MODENA customer service to light is off. controller. repair. 1. The power source not connected or badly connected.
- Page 27 Part 8: Specifications Circolo - ES 30BD Circolo - ES 15BD Circolo - ES 10BD Storage (Tank) Storage (Tank) Storage (Tank) Vertical Installation Vertical Installation Vertical Installation Electric Heat Source Electric Heat Source Electric Heat Source Steel Water Tank Steel Water Tank Steel Water Tank Titanium Porcelain Enamel Titanium Porcelain Enamel...
