- Page 1 GI 6 V GI 6N V BUKU PETUNJUK PENGGUNAAN PEMANAS AIR DAN KARTU GARANSI GAS INSTANT WATER HEATER MANUAL WARRANTY CARD 01/16 www.modena.co.id...
- Page 3 Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang dimiliki Water Heater MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat dengan Water Heater Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya. Sertakan buku petunjuk pengoperasian ini jika Water Heater ini dialihkan kepada pihak lain, dengan demikian pemakai yang baru dapat segera memahami cara penggunaan Water Heater ini.
- Page 4 NOMOR : P.20.INDO3.00201.0212 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Nama-nama bagian • Bagian 2 : Instalasi • Bagian 3 : Cara penggunaan • Bagian 4 : Pemeliharaan • Bagian 5 : Tindakan pencegahan • Bagian 6 : Spesifikasi Bahasa Indonesia...
- Page 5 Bagian 1 : Nama-Nama Bagian * Fitur dan kelengkapan tergantung pada tipe produk. Bahasa Indonesia...
- Page 6 Bagian 2 : Instalasi • Posisi Instalasi (diletakkan di ruangan terpisah) Tangga dan pintu keluar Kabinet Kamar tidur Tidak ada instalasi Kamar mandi Lantai bawah tanah Ruang tamu • Posisi tepat di dalam ruang instalasi Catatan : -Posisi Water Inlet, Water Outlet dan pipa gas harus sesuai dengan tanda yang ada di body Water Heater.
- Page 7 • Instalasi untuk gantungan harus horizontal Lubang Jika dinding tidak tahan api, mohon dilapisi papan tahan api, 100 mm lebih besar dari Water Heater dari setiap sisi dan 10 mm dari dinding. • Gantung Water Heater Gantung Water Heater pada gantungannya secara vertikal. •...
- Page 8 a. Lubang udara harus berada pada posisi ventilasi yang baik dan ½ dibawah ketinggian ruangan. b. Lubang pipa harus dibuat di luar dan dekat dari atas ruangan, jauh dari kondisi pipa ventilasi. c. Masuknya udara dan area pipa. THERMAL BURDEN (KW) Area minimum untuk lubang udara dan lubang pipa (cm3) <...
- Page 9 • Persiapan 1. Letakkan 2 buah baterai. 2. Buka katup gas-masuk dan air-masuk. • Kontak Ketika tekanan air diatas 0.025Mpa, katup akan dieksekusi secara otomatis ketika membuka katup air panas. Untuk Water Heater yang baru di install, pipa gas mungkin diisi dengan udara dan tidak dapat menyala pada saat pertama.
- Page 10 • setiap 6 – 12 bulan, hal–hal yang perlu Water Heater harus diperiksa oleh tenaga professional diperiksa adalah : 1. Segel dari sistem jalur gas, segel dari sistem jalur air. 2. Bersihkan saringan pada ujung muatan air untuk mencegah kemacetan. 3.
- Page 11 GI 6 V GI 6N V Pemanas air instan Pemanas air instan Silver Silver Instalasi vertikal Instalasi vertikal Sumber panas gas Sumber panas gas alam Fitur Utama Fitur Utama Pengatur volum air Pengatur volum air Pengatur volum gas Pengatur volum gas Pengatur tungku api Pengatur tungku api Tekanan air rendah...
- Page 13 INSTRUCTION AND GUIDE TO USING MODENA WATER HEATER Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
- Page 14 CONTENTS PAGE. • Introduction • Part 1 : Name of parts • Part 2 : Installation • Part 3 : How to use • Part 4 : Maintenance • Part 5 : Precaution Action • Part 6 : Specification English...

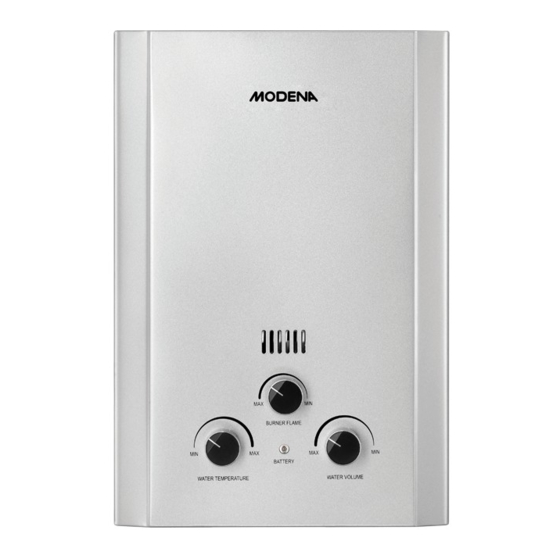

- Page 15 Part 1: Names of Parts 1. Drain pipe 2. Steam collector funnel 3. Lighter plug 4. Flame censor 5. Gas flow faucet 6. Electromagnetic faucet 7. Generator plug 8. Hot-water discharge 9. Gas inflow 10. Hole for wall installation 11. Rear plate 12.
- Page 16 Part 2 : Installation • • Installation position ( Done in the separate room ) Stair and door Cabinet Bedroom No installation Bathroom Downstair Living room • • The position is right in the installation room Note : Inlet water, outlet water, and gas pipe position must be in accordance with the marks on the water heater body ( water heater ).
- Page 17 • • Installation for the hanger must be horizontal If the wall is not resistant to heat, it is wise to be coated with a heat-resistant board, 100mm bigger than the water heater of every sides and 10mm from the wall. •...
-
Page 18: Valve Installation
• • How to install the ventilation d. The air hole must be on the good ventilating position and 1/2 under the height of the room. e. The pipe hole must be made in the outside and close from the upper part of the room, farm from the ventilation pipe. -
Page 19: Temperature Control
Part 3: How to use • Preparation 1. Place 2 pieces of battery. 2. Open the gas inflow and the water inflow valve. • Contact When the water pressure is above 0.025Mpa, the valve will be executed automatically when opening the hot water valve. For the water heater that is just installed, the gas pipe perhaps is filled with air and can not be turned on at the first time. - Page 20 Part 4: Maintenance • Water heater must be checked by professionals every 6-12 months, other things that need to be checked are : 1. Seal of the gas track system, seal from the water track system. 2. Clean the filter at the edge of the water load to prevent congestion. 3.
- Page 21 Part 6: Specification Water Heater Rapido - GI 6 V Water Heater Rapido - GI 6N V Gas Instant Gas Instant Silver Silver Vertical Installation Vertical Installation Gas Heat Source Natural Gas Heat Source Copper Water Pipe Copper Water Pipe...
