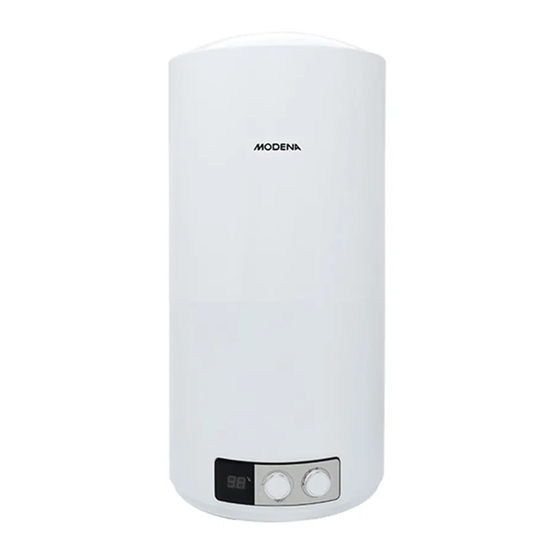

  • Page 1 ES VD & HD SERIES BUKU PETUNJUK PENGGUNAAN PEMANAS AIR DAN KARTU GARANSI ELECTRIC WATER HEATER MANUAL WARRANTY CARD 01/17 www.modena.co.id...
  • Page 3 Bacalah buku petunjuk pengoperasian ini dengan seksama, agar seluruh manfaat dan kelebihan yang dimiliki Pemanas air MODENA bisa Anda peroleh. Simpanlah buku petunjuk pengoperasian ini dekat dengan Pemanas air Anda, agar sewaktu-waktu jika diperlukan mudah untuk mendapatkannya. Sertakan buku petunjuk pengoperasian ini jika Pemanas air ini dialihkan kepada pihak lain, dengan demikian pemakai yang baru dapat segera memahami cara penggunaan Pemanas air ini.
  • Page 4 NOMOR : P.20.INDO3.00201.0212 DAFTAR ISI Hal.  Kata Pengantar  Bagian 1 : Perhatian & Peringatan Umum  Bagian 2 : Pengenalan Produk  Bagian 3 : Instalasi  Bagian 4 : Metode Penggunaan  Bagian 5 : Perawatan  Bagian 6 : Penelusuran Masalah & Cara Mengatasinya ...
  • Page 5 Perhatian Khusus  Peringatan: Bila kabel listrik rusak. Kabel hanya boleh diganti oleh teknisi MODENA, agen servis MODENA, atau orang yang berkualifikasi serupa untuk menghindari risiko.  Stop kontak harus ditanahkan/grounding dengan baik. Peringkat arus stop kontak tidak boleh lebih rendah dari 16A.
  • Page 6 Aturlah temperatur air sesuai keperluan untuk menghindari kulit melepuh.  Bila kabel listrik rusak, gunakan hanya kabel listrik khusus yang disediakan oleh MODENA. Penggantian kabel hanya boleh dilakukan oleh teknisi MODENA.  Bila ada bagian atau komponen pemanas air ini yang rusak, hubungilah pusat layanan konsumen MODENA untuk perbaikan.
  • Page 7 Bagian 2: Pengenalan Produk 2.1 Cara Membaca Nama/Tipe Produk ES XXVD ES = kode produk pemanas air dengan tangki penyimpan; XX = kapasitas pemanas air (L); VD = menyatakan serinya 2.2 Parameter Kinerja Teknis 2.2 Pengenalan Singkat Struktur Produk ES XXHD ES XXVD * Fitur dan kelengkapan tergantung pada tipe produk Bahasa Indonesia...
  • Page 8 2.4 Diagram Listrik ES XXHD ES XXVD Bahasa Indonesia...
  • Page 9 Jarak stop kontak dari tanah tidak boleh kurang dari 1,8m (lihat Gambar 8). Bila ada masalah dengan kabel listrik, kabel hanya boleh diganti oleh MODENA, agennya, atau teknisi berkualifikasi yang dapat melakukan pekerjaan tersebut untuk memastikan keselamatan.
  • Page 10 Diagram 10 mengenai koneksi saluran pipa. Catatan: Pastikan hanya menggunakan aksesori yang disediakan MODENA untuk memasang pemanas air ini. Jangan menggantungkan pemanas air ini pada penyangganya sebelum dipastikan penyangga tersebut kokoh dan andal. Bila tidak, pemanas air bisa terjatuh dari dinding yang menyebabkan kerusakan pada pemanas air, bahkan kecelakaan atau cedera.
  • Page 11 Bagian 4: Metode Penggunaan 4.1 Prosedur Penggunaan  Periksalah setiap sambungan pipa untuk memeriksa adanya kebocoran sebelum menyalakan pemanas air.  Bukalah salah satu katup air keluar pada pemanas air, kemudian buka katup air masuk.  Pemanas air akan mulai terisi dengan air. Saat air mengalir melalui saluran air keluar, berarti pemanas air telah terisi penuh dengan air, dan katup air keluar dapat ditutup.
  • Page 12 (apakah sudah mengalami dekomposisi total), dan bila perlu, gantilah dengan yang baru jika telah mengalami dekomposisi total. Frekuensi pembersihan tangki tergantung pada kesadahan air pada daerah tersebut. Pembersihan hanya boleh dilakukan oleh teknisi MODENA atau teknisi perawatan khusus. ...
  • Page 13 Bila air mengandung kapur dan atau lumpur, elemen pemanas tidak dapat berfungsi dengan baik (pemanasan lambat) karena tertutup oleh endapan kapur dan atau lumpur. Maka elemen pemanas harus dibersihkan dari kerak setiap tahun. Hubungi Pusat Layanan Konsumen MODENA. Bahasa Indonesia...
  • Page 14 Penyebab Cara Mengatasi Lampu indikator 1. Kegagalan pengatur 1. Hubungi Pusat Layanan Konsumen pemanasan padam. temperatur. MODENA untuk perbaikan. 1. Aliran listrik tidak terhubung atau tersambung dengan Lampu indikator 1. Hubungi Pusat Layanan Konsumen baik. daya listrik padam. MODENA untuk perbaikan.
  • Page 15 Bagian 8: Spesifikasi Tondo - ES 100VD Tondo - ES 80VD Tondo - ES 50VD Tondo - ES 30VD Pemanas Air Listrik Pemanas Air Listrik Pemanas Air Listrik Pemanas Air Listrik Instalasi Vertikal Instalasi Vertikal Instalasi Vertikal Instalasi Vertikal Pipa Air Enamel Pipa Air Enamel Pipa Air Enamel Pipa Air Enamel...
  • Page 16 Disteso - ES 100HD Disteso - ES 80HD Disteso - ES 50HD Disteso - ES 30HD Pemanas Air Listrik Pemanas Air Listrik Pemanas Air Listrik Pemanas Air Listrik Instalasi Horisontal Instalasi Horisontal Instalasi Horisontal Instalasi Horisontal Pipa Air Enamel Pipa Air Enamel Pipa Air Enamel Pipa Air Enamel Tangki Air dari Baja...

  • Page 18: Introduction

    INSTRUCTION AND GUIDE TO USING MODENA ELECTRIC STORAGE WATER HEATER Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.

  • Page 19: Table Of Contents

    CONTENTS PAGE. • Introduction • Part 1 : Cautions & General Remark • Part 2 : Product Introduction • Part 3 : Installation • Part 4 : Methods of Using • Part 5 : Maintenance • Part 6 : Problem & Solution •...

  • Page 20: Part 1: Cautions & General Remark

    The installation and maintenance has to be carried out by qualified professionals or authorized technicians. MODENA shall not be held responsible for any damage or malfunction caused by wrong installation or failing to comply with following instructions included in this pamphlet.
  • Page 21 Adjust the water temperature to a suitable temperature to avoid scalding.  If the flexible power supply cord is damaged, the special supply cord provided by MODENA must be selected, and replaced by MODENA maintenance personnel. ...

  • Page 22: Part 2: Product Introduction

    Part 2: Product Introduction 2.1 Nomenclature ES XXVD ES = is the product code of the storage electric water heater; XX = is the capacity (L); VD = represents the series 2.2 Technical Performance Parameters 2.3 Brief introduction of product structure ES XHD ES XVD * The features and product specifications depend on the product type.

  • Page 23: Part 3: Installation

    2.4 Internal Wire Diagram ES XXHD ES XXVD Part 3: Installation 3.1 Installation Instruction This electrical water heater shall be installed on a solid wall. If the strength of the wall cannot bear the load equal to two times of the total weight of the heater filled fully with water, it is then necessary to install a special support.
  • Page 24 The height of the socket to the ground shall not be less than 1.8m (see Diagram 8). If there is fault on power cable, it should be replaced by MODENA, agencies or qualified person who is able to do this so as to ensure the safety.

  • Page 25: Part 4: Methods Of Using

    If the users want to realize a multi-way supply system, refer to the method shown in Diagram 10 for connection of the pipelines. Note: Please be sure to use the accessories provided by our company to install this electric water heater.

  • Page 26: Part 5: Maintenance

    (fully decomposed or not) of the magnesium anode and, if necessary, replace it with a new one in case of full decomposition. Tank cleaning frequency depends on hardness of water located in this territory. Cleaning must be performed by MODENA or special maintenance services.
  • Page 27 If the water is quite good (PAM), Magnesium Anodes should be replaced within 2 (two) years. If the water quality is not good, Magnesium Anodes should be replaced 1 (one) year. To replace Magnesium Anodes, contact MODENA Service Center. 5.5 Heating Element If the water contains lime (Mud), the heating element cannot function properly (slow heat) because it was covered by a crust of lime (mud).

  • Page 28: Part 6 : Problem & Solution

    Check the things below before contacting our Service Center in the event of interruption of operation: Failures Reasons Reasons Treatment The heating indicator Failures of the temperature 1. Call MODENA customer service to light is off. controller. repair. 1. The power source not connected or badly connected.

  • Page 29: Specification

    Part 8: Specifications Tondo - ES 100VD Tondo - ES 80VD Tondo - ES 50VD Tondo - ES 30VD Electric Storage Water Electric Storage Water Electric Storage Water Electric Storage Water Heater Heater Heater Heater Vertical Installation Vertical Installation Vertical Installation Vertical Installation Enamelled Water Pipe Enamelled Water Pipe...
  • Page 30 Disteso - ES 100HD Disteso - ES 80HD Disteso - ES 50HD Disteso - ES 30HD Electric Storage Water Electric Storage Water Electric Storage Water Electric Storage Water Heater Heater Heater Heater Horizontal Installation Horizontal Installation Horizontal Installation Horizontal Installation Enamelled Water Pipe Enamelled Water Pipe Enamelled Water Pipe...
  • Page 31 Note: English...
  • Page 32 Note: English...
  • Page 33 Note:...
