- Page 1 User's Manual 18G HDMI 2.0 EXTENDER SET Manuale d’istruzione OVER CAT5E/6 CABLE KIT EXTENDER HDMI2.0 18G SU CAVO CAT5E/6 P/N: IDATA HDMI-EX60-H2 8059018361308 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Avoid places with high temperatures, or humidity, or places which might come into contact with water. Do not install the product close to openings of air conditioners, or at places with an excessive amount of dust or smoke. WWW.TECHLY.COM... -
Page 3: Specifications

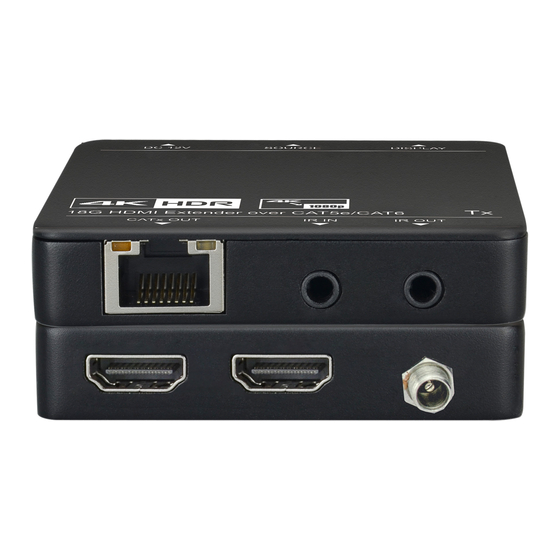

FEATURES The IDATA HDMI-EX60-H2 is a cost-effective point-to-point extender set for HDMI V2.0 and IR signals; this kit supports 4K/UHD video @ 60 Hz with 4:4:4 Chroma sampling, as well as HDMI data rates up to 18Gbps, HDCP 2.2 compliant;... - Page 4 18G HDMI2.0 EXTENDER SET OVER CAT5E/6 CABLE TRANSMITTER PANEL DESCRIPTION WWW.TECHLY.COM...
- Page 5 Note: if the standard resolution of the local display is lower than the receiver‘s, the unit will output the video with the lower resolution to ensure video can be shown on both displays. WWW.TECHLY.COM...
- Page 6 HDMI signal input. The green LED illuminates when power is applied. 3.5 mm mini jack to connect IR receiver for IR IR IN pass-through. 3.5 mm mini jack to connect IR emitter for IR IR OUT pass-through. WWW.TECHLY.COM...
-
Page 7: Connection Diagram
18G HDMI2.0 EXTENDER SET OVER CAT5E/6 CABLE CONNECTION DIAGRAM CATX: HDMI: WWW.TECHLY.COM... - Page 8 Output: 12VDC 1A Power Consumption 4W (Max) Operation Temperature -5~55° Storage Temperature -25~70° Relative Humidity 10%-90% Dimensions (W*H*D) 80 mm x 16,8 mm x 80 mm Net Weight Tx/Rx: 70g Note: the extender set does not support HBR audio. WWW.TECHLY.COM...
-
Page 9: Importanti Informazioni Sulla Sicurezza
• Evitare di installare l’apparecchio in luoghi con temperature o umidità eccessive, o luoghi che potrebbero venire a contatto con l’acqua. Non installare vicino a bocchette dell’aria condizionata o in luoghi che presentano polvere o fumi eccessivi. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
Non utilizzare se l’alimentatore risulta danneggiato. CARATTERISTICHE L'IDATA HDMI-EX60-H2 è un extender punto-punto per segnali HDMI V2.0 e IR; questo kit supporta video 4K / UHD a 60 Hz con campionamento della crominanza 4: 4: 4, velocità dati HDMI no a 18 Gbps ed è... - Page 11 KIT EXTENDER HDMI2.0 18G SU CAVO CAT5E/6 PANNELLO TRASMETTITORE WWW.TECHLY.COM...
- Page 12 è spento, quindi rilasciare il tasto dopo 6 secondi dall’accensione per ripristinare le impostazioni Nota: se la risoluzione standard dello schermo locale è inferiore a quella dello schemo lato ricevitore, il video in uscita presenterà la risoluzione inferiore per permettere la visualizzazione su entrambi gli schermi. WWW.TECHLY.COM...
- Page 13 HDMI valido in ingresso. La spia verde si illumina quando viene applicata l’alimentazione. Mini jack da 3.5mm per collegare il ricevitore IR IN per l’IR passante. Mini jack da 3.5mm per collegare l’emettitore IR OUT per l’IR passante. WWW.TECHLY.COM...
-
Page 14: Schema Di Collegamento
KIT EXTENDER HDMI2.0 18G SU CAVO CAT5E/6 SCHEMA DI COLLEGAMENTO CATX: HDMI: WWW.TECHLY.COM... - Page 15 Uscita: 12VDC 1A Consumo 4W (massimo) Temp. d'esercizio -5~55° Temp. di stoccaggio -25~70° Umidità relativa 10%-90% Dimensioni (L*A*P) 80 mm x 16,8 mm x 80 mm Peso netto Tx/Rx: 70g Nota: il set di estensione non supporta l'audio HBR. WWW.TECHLY.COM...
- Page 16 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. With the CE sign, Techly ensures that theproduct is ® conformed to the basic European standards and directives. Con il marchio CE, Techly garantisce che il prodotto è...
