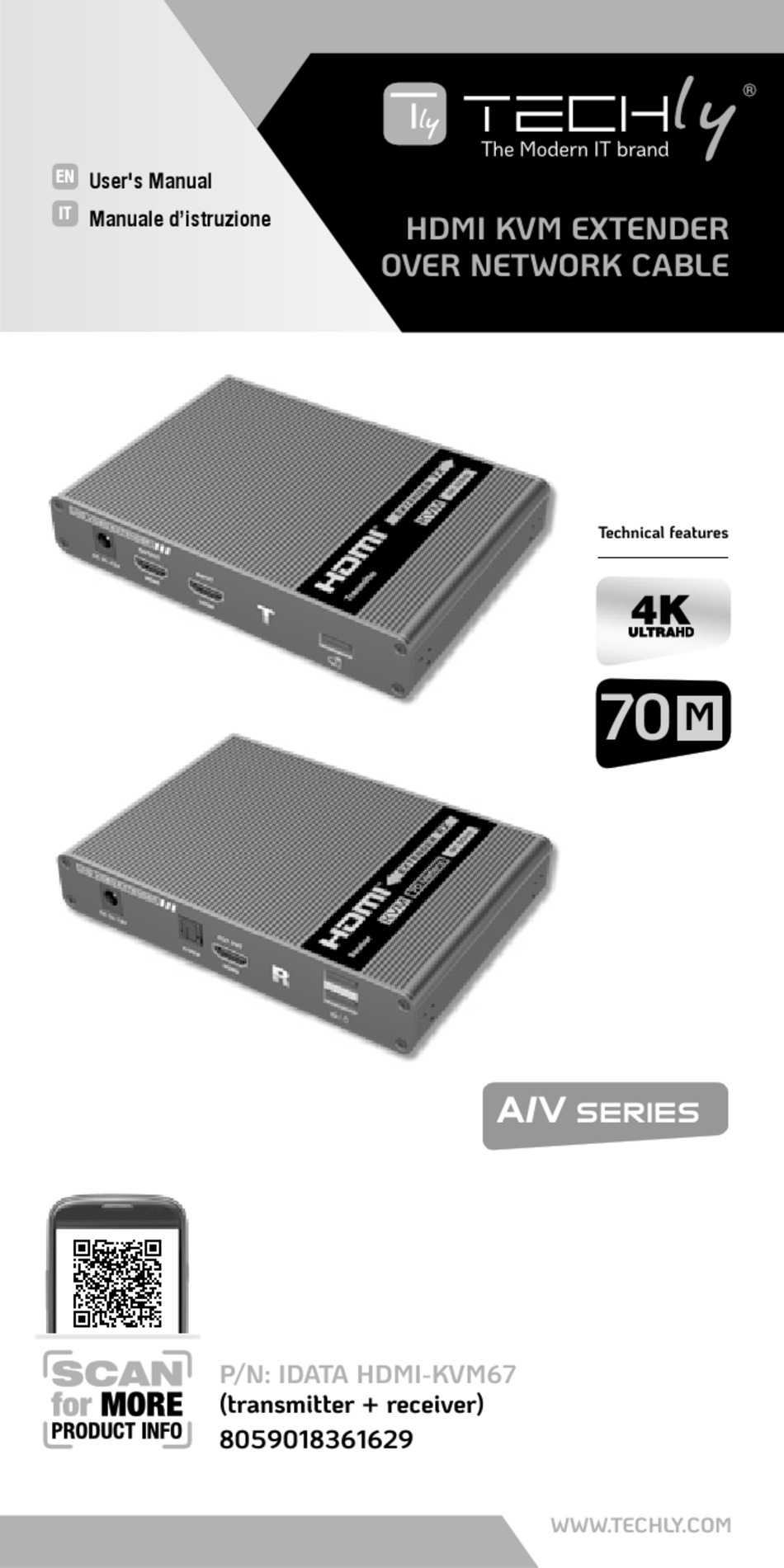

- Page 1 User's Manual Manuale d’istruzione HDMI KVM EXTENDER OVER NETWORK CABLE Technical features Technical features series P/N: IDATA HDMI-KVM67 (transmitter + receiver) 8059018361629 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Do not modify and alter the product and any accessories! Do not use any damaged parts. • Keep enough space around all devices for a good ventilation and free motion and to avoid damages. • Do not mix up HDMI to RJ45 transmitter and RJ45 to HDMI receiver before installation. WWW.TECHLY.COM... -
Page 3: Package Contents
1. HDMI source device (compute graphics card, DVD, PS3,) HD monitoring equipment etc. 2. HDMI display device like SDTV, HDTV, projector with HDMI port. 3. UTP/STP CAT6/CAT6A/CAT7 cable. Follow standard IEEE-568B. It is recommended to select a network cable with less loss and crosstalk. WWW.TECHLY.COM... -

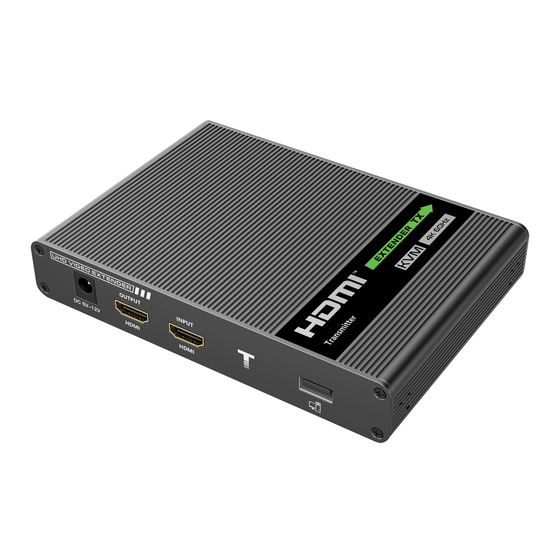

Page 4: Panel Description
HDMI signal, the indicator indicator will light solid blue DC5V-12V Connect with DC5V-12V power adapter input HDMI output Connect with HDMI display device HDMI input Connect with the source device USB-A port Connect with computer WWW.TECHLY.COM... - Page 5 HDMI signal, indicator the indicator will light solid blue DC5V-12V Connect with DC5V-12V power adapter input S/PDIF out Output digital audio signal HDMI output Connect with HDMI display device USB-A port Connect with keyboard and mouse WWW.TECHLY.COM...
-
Page 6: Installation Procedure
Note: It is recommended to use a length range within 2~70m network cable. If the cable is too short, there may be no display output because the signal is too strong. If the cable is too long the output may be with poor quality. WWW.TECHLY.COM... -
Page 7: Specification
1360x768, 1366x768, 1600x900, 1024x768, 800x600 LPCM/DTS-HD/DTS-Audio/Dolby Supports audio True HD 7.1CH/Dolby Digital formats 5,1CH Input and output 0.7~1.2Vp-p(TMDS) TMDS signal HDMI Performance Input and output 5Vp-p (TTL) And Interface DDC signal Input cable ≤8m (AWG24) length Output cable ≤8m (AWG24) length WWW.TECHLY.COM... - Page 8 There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment With the CE sign, Techly ensures that the product is conformed ® to the basic European standards and directives.
-
Page 9: Importanti Informazioni Sulla Sicurezza
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. • Non invertire trasmettitore con ricevitore prima dell'installazione. • Non collegare altri dispositivi quando il prodotto è in funzione. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
• Supporta la funzione KVM. • Protezione antifulmine, protezione contro sovratensioni, protezione ESD. CONTENUTO DELLA CONFEZIONE • Unità trasmettitore x1pz • Unità ricevitore x1pz • DC5V-12V x2pz • Cavo USB x1pz • Staffe di montaggio x8pcz • Viti x18pcz • Manuale d’istruzione x1pz WWW.TECHLY.COM... -
Page 11: Requisiti D'installazione
Alimentazione/ HDMI, l'indicatore lampeggia, quando c'è Segnale segnale HDMI, l'indicatore si illumina di blu Ingresso Connettere con un alimentatore DC5V-12V DC5V-12V Uscita HDMI Connettere ad uno schermo HDMI Ingresso HDMI Connettere al dispositivo sorgente Porta USB-A Connettere al computer WWW.TECHLY.COM... -
Page 12: Procedure D'installazione
HDMI, l'indicatore lampeggia, quando c'è Segnale segnale HDMI, l'indicatore si illumina di blu Ingresso Collegare con l'alimentatore DC5V-12V DC5V-12V Uscita S/PDIF Uscita del segnale audio digitale Uscita HDMI Connettere con uno schermo HDMI Porta USB-A Connettere con tastiera e mouse WWW.TECHLY.COM... - Page 13 2 e 70 m di cavo di rete. Se il cavo è troppo corto, potrebbe non esserci alcuna uscita del display perché il segnale è troppo forte. Se il cavo è troppo lungo, l'output potrebbe essere di scarsa qualità. WWW.TECHLY.COM...
- Page 14 Dolby True HD 7.1CH/Dolby supportati Digital 5,1CH Segnale TMDS in 0.7~1.2Vp-p (TMDS) ingresso e in uscita Prestazioni e interfaccia Segnale DDC in 5Vp-p (TTL) HDMI ingresso e in uscita Lunghezza cavo ≤8m (AWG24) di ingresso Lunghezza cavo ≤8m (AWG24) di uscita WWW.TECHLY.COM...
- Page 15 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
- Page 16 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
