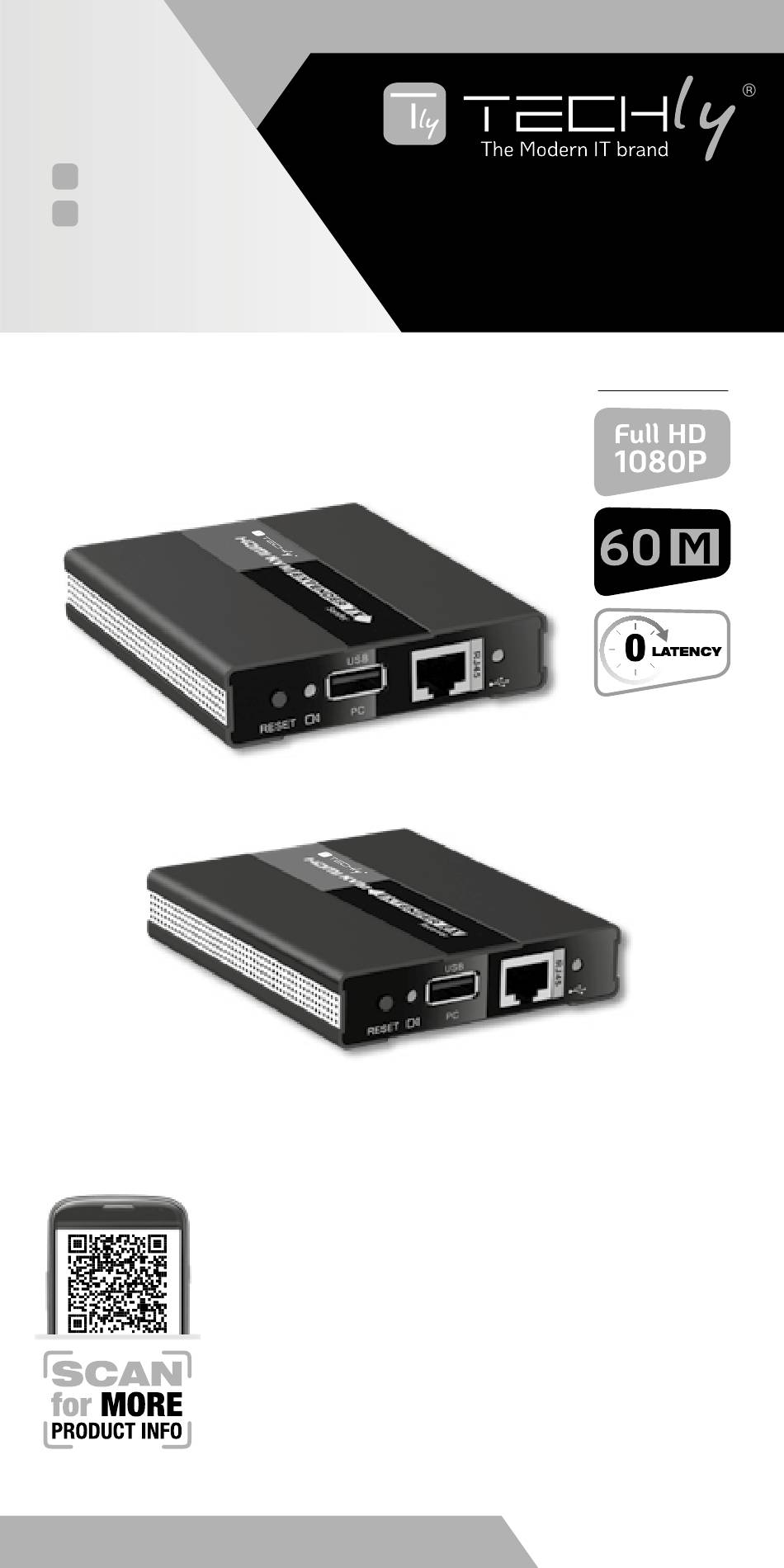

- Page 1 User's Manual HDMI KVM EXTENDER Manuale d’istruzione OVER NETWORK CABLE Technical features P/N: IDATA HDMI-KVM60 8051128104790 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
• Do not install the product at places subject to vibration, or oscillation • Do not modify and alter the product and any accessories! Do not use any damaged parts. • Keep enough space around all devices for a good ventilation and free motion and to avoid damages. WWW.TECHLY.COM... -
Page 3: Package Contents
• Transmitter (TX) x1pc • Receiver (RX) x1pc • DC5V/2A x1pc • User manual x1pc INSTALLATION REQUIREMENTS 1. HDMI source device (compute graphics card, DVD, PS3, HD monitoring equipment etc.) 2. HDMI display device like SDTV, HDTV, projector with HDMI port. WWW.TECHLY.COM... -

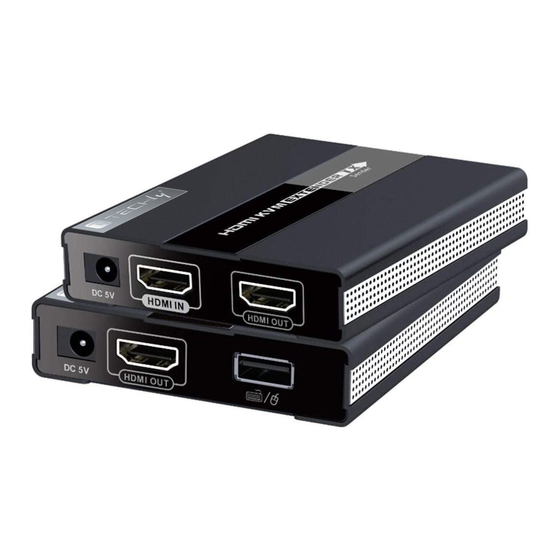

Page 4: Panel Description
Video link LED indicator keep on when HDMI signal input, indicator flashing when there is no signal transmission Power input Connect with DC5V2A power adapter HDMI signal Connect with the source device input HDMI output Connect with HDMI display device WWW.TECHLY.COM... - Page 5 Video link LED indicator keep on when HDMI signal input, indicator flashing when there is no signal transmission Power input Connect with DC5V-2A power adapter HDMI output Connect with HDMI display device USB port Connect with keyboard and mouse WWW.TECHLY.COM...
-
Page 6: Installation And Connection
Q: Receiver Video link indicator led lights keep on but no image output A: 1) Make sure the monitor supports current HDMI signal mode. 2) Make sure HDMI cable is well connected with TV. 3) Make sure the network cable is fine copper wires. WWW.TECHLY.COM... -
Page 7: Specification
Operating Storage -10~70°C temperature Environment Humidity (no 0~90% RH condensation) Dimension 950.0 (L) x 78.0 (W) x 18.6 (H)mm Material Aluminum alloy material + crystal panel Treatment Body Properties Grit blast process Color Black Weight TX: 210g RX:210g WWW.TECHLY.COM... - Page 8 There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product ® is conformed to the basic European standards and directives.
-
Page 9: Importanti Informazioni Sulla Sicurezza
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. • Scollegare l’alimentazione e assicurarsi di lavorare in un ambiente sicuro primo di procedere all’installazione. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
• Ricevitore (RX) x1pz • Alimentatore DC5V/2A x1pz • Manuale d’istruzione x1pz REQUISITI PER L'INSTALLAZIONE 1. Dispositivo sorgente HDMI (scheda grafica di elaborazione, DVD, PS3), apparecchiatura di monitoraggio HD ecc. 2. Display HDMI come SDTV, HDTV, proiettore con porta HDMI. WWW.TECHLY.COM... - Page 11 RJ45 Indicatore L’indicatore rimane acceso in caso di ingresso connessione video mentre lampeggia quando non c’è video trasmissione del segnale Ingresso Collegare l’alimentatore DC5V2A alimentazione Ingresso segnale Connettere al dispositivo sorgente HDMI Uscita HDMI Connettere con un Display HDMI WWW.TECHLY.COM...
- Page 12 L’indicatore LED rimane acceso quando c’è connessione ingresso di segnale HDMI, lampeggia quando video non c’è trasmissione segnale Ingresso Collegare con l'alimentatore DC5V2A alimentazione (opzionale) Uscita HDMI Connettere con un Display HDMI Porta USB Connettere con tastiera e mouse WWW.TECHLY.COM...
-
Page 13: Installazione E Collegamento
5) Se viene utilizzata la funzione loop-out HDMI, collegare i dispositivi di visualizzazione HDMI alla porta di uscita HDMI sul trasmettitore tramite cavi HDMI 6) Collegare l’alimentatore al trasmettitore (si illumina il led), il prodotto è pronto per lavorare WWW.TECHLY.COM... - Page 14 R: 1) Assicurarsi che il monitor supporti la corrente modalità di segnale HDMI. 2) Assicurarsi che il cavo HDMI sia connesso correttamente alla 3) Assicurarsi che il cavo di rete sia in rame e di ottima qualità. WWW.TECHLY.COM...
- Page 15 Temperatura -10~70°C operativo di conservazione Umidità 0~90% RH (senza condensa) Dimensione 95.0 (L) x 78.0 (P) x 18.6 (A) mm Materiale in lega di alluminio + Materiale Proprietà pannello in cristallo del corpo Colore Nero Peso TX: 210g RX:210g WWW.TECHLY.COM...
- Page 16 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
