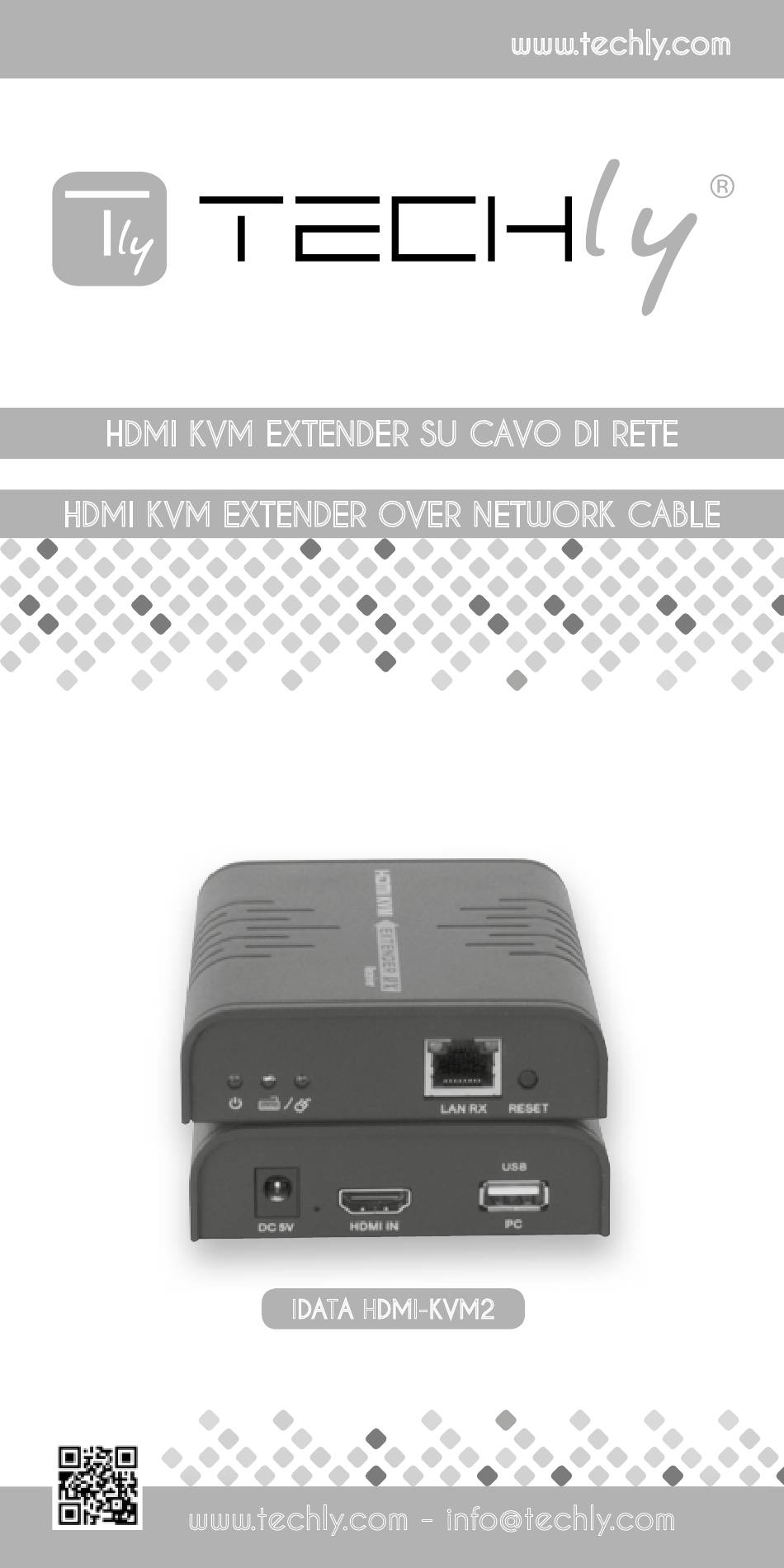

- Page 1 HDMI KVM EXTENDER SU CAVO DI RETE HDMI KVM EXTENDER OVER NETWORK CABLE Manuale d’istruzione User’s manual IDATA HDMI-KVM2 www.techly.com - info@techly.com...
-
Page 2: Importanti Informazioni Sulla Sicurezza
HDMI KVM EXTENDER SU CAVO DI RETE HDMI KVM EXTENDER sU caVo DI RETE Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della sua sicurezza, le consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto. -
Page 3: Contenuto Della Confezione
HDMI KVM EXTENDER SU CAVO DI RETE • Mantenere sufficiente spazio attorno alla periferica per garantire una buona ventilazione, permettere una maggiore libertà di movimento ed evitare danni. • Tenere il prodotto lontano da ambienti che presentano forti campi magnetici. • Non scollegare il prodotto quando è in funzione; non mescolare il trasmettitore col ricevitore durante l'installazione. • Alimentatore: DC5V, utilizzare solo l’alimentatore fornito nella confezione. -
Page 4: Procedure Di Installazione
HDMI KVM EXTENDER SU CAVO DI RETE DEscRIZIoNE PaNNELLo 1. HDMI EXTENDER TX (Trasmettitore) Ingresso alimentazione Indicatore di accensione ➊ ➍ (DC5V) Indicatore connessione ➎ Ingresso segnale HDMI ➋ Porta USB: per connettere Uscita segnale LAN ➌ ➏ il PC Tasto reset ➐ 2. HDMI EXTENDER RX (Ricevitore) ➊... -
Page 5: Schema Di Collegamento
HDMI KVM EXTENDER SU CAVO DI RETE scHEMa DI coLLEgaMENTo La distanza di trasmissione può raggiungere i 120m per 1080p tramite un cavo Cat6. Tran sm it t er T X Receiv er RX H D M I cable key b oard / m o u se NoTa: la connessione tramite switch (dedicato per questa funzione) è... - Page 6 Il presente prodotto deve essere consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e ® conforme alle norme e direttive europee richieste.
-
Page 7: Important Safety Instruction
HDMI KVM EXTENDER OVER NETWORK CABLE HDMI KVM EXTENDER oVER NETwoRK cabLE Dear Customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 8: Package Contents
HDMI KVM EXTENDER OVER NETWORK CABLE • Do not unplug when it is in using; do not mix up the transmitter and receiver during installation • Power supply: DC 5V, usage only the supplied power unit, do not use the power supply if it is damaged. Make sure the specification matched if using 3rd party DC adapters INTRoDUcTIoN This is a HDMI KVM Extender with a transmitter unit (local side) and receiver unit (remote side). This HDMI KVM extender transmits HDMI signal up to 120 meters via network cable, and the resolution supported is up to 1080p@60Hz. It allows access to a computer system from a remote console by USB connectors (USB keyboard and mouse). -
Page 9: Panel Description
HDMI KVM EXTENDER OVER NETWORK CABLE PaNEL DEscRIPTIoN 1. HDMI EXTENDER TX (Transmitter) Power input (DC5V) Power indicator ➊ ➍ HDMI signal input USB connection indicator ➋ ➎ USB port: to connect with LAN signal output ➌ ➏ Reset button ➐ 2. HDMI EXTENDER RX (Receiver) Power input (DC5V) Power indicator ➊ ➍ HDMI signal output USB connection indicator ➋... -
Page 10: General Connection
HDMI KVM EXTENDER OVER NETWORK CABLE gENERaL coNNEcTIoN Transmission distance can be up to 120 meters for 1080p over one Cat6. Tran sm it t er T X Receiv er RX H D M I cable key b oard / m o u se NoTE: connection via switch (reserved for this use) is supported but it strongly recommended to use one receiver only at the same time. -
Page 11: Specification
It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed ® to the basic European standards and directives. - Page 12 www.techly.com...
