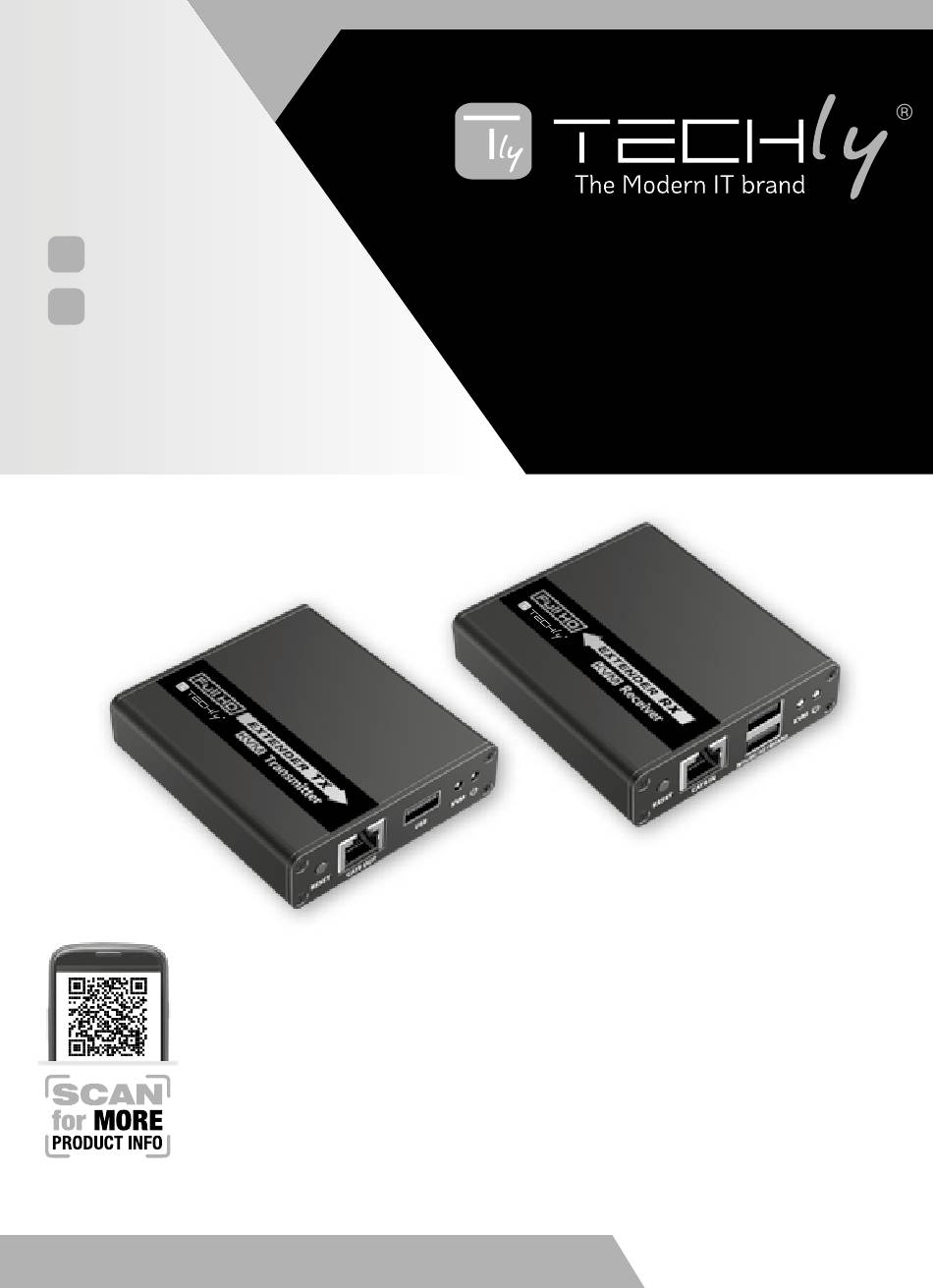

- Page 1 User's Manual HDMI KVM EXTENDER OVER NETWORK CABLE Manuale d’istruzione P/N: IDATA HDMI-KVM223 8059018364125 WWW.TECHLY.COM...
-
Page 2: Important Safety Instruction
Maintenance: clean only with a dry cloth. Do not use cleaning solvents or abrasives. Warranty: no guarantee or liability can be accepted for any changes and modifications of the product or damage caused due to incorrect use of this product. WWW.TECHLY.COM... -
Page 3: Package Contents
1. HDMI source device (compute graphics card, DVD, PS4, HD monitoring equipment etc.) 2. HDMI display device like SDTV, HDTV, projector with HDMI port 3. UTP/STP CAT6/6A/7 cable. Follow standard IEEE-568B. It is recommended to select a network cable with less loss and crosstalk. WWW.TECHLY.COM... - Page 4 When power is on and HDMI signal is transmitted, the indicator is always on DC 5V input Connect to the 5V1A DC power adapter HDMI output Connect to a local HDMI display device HDMI input Connect to a HDMI source device WWW.TECHLY.COM...
- Page 5 When power is on and HDMI signal is transmitted, the indicator is always on DC 5V input Connect to the 5V1A DC power adapter 3.5mm L/R out Connect headphones or power amplifiers to output stereo audio HDMI output Connect to a HDMI source device WWW.TECHLY.COM...
-
Page 6: Installation Procedures
PCM format. The network cable should follow the standard of IEEE-568B. It is recommended to select a network cable with less loss and crosstalk. 1. Orange/white 2. Orange 3. Green/white 4. Blue 5. Blue/white 6. Green 7. Brown/white 8. Brown WWW.TECHLY.COM... - Page 7 2) Reset the transmitter to re-built the connection. Q: The display shows unusual color or no sound? A: 1) Reset the transmitter or receiver to re-built the connection. 2) Check if the HDMI cables are connected well. 3) Reconnect the network cable. WWW.TECHLY.COM...
-
Page 8: Specification
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment With the CE sign, Techly ensures that the product is conformed to the basic European standards and ®... -
Page 9: Importanti Informazioni Sulla Sicurezza
• Non smontare la macchina per riparare il prodotto durante il processo di lavoro per evitare scosse elettriche. • Si prega di interrompere l’alimentazione prima dell’installazione. L’installazione sotto tensione può danneggiare l’apparecchiatura. • Utilizzare solo un adattatore DC 5V/1A. Assicurarsi che le specifiche corrispondano se si utilizzano adattatori CC di terze parti. WWW.TECHLY.COM... -
Page 10: Contenuto Della Confezione
1. Dispositivo sorgente HDMI (scheda grafica di elaborazione, DVD, PS4, apparecchiature di monitoraggio HD ecc.) 2. Dispositivo di visualizzazione HDMI come SDTV, HDTV, proiettore con porta HDMI 3. Cavo UTP/STP CAT6/6A/7. Segui lo standard IEEE-568B. Si consiglia di selezionare un cavo di rete con meno perdite e diafonia. WWW.TECHLY.COM... - Page 11 Quando l’alimentazione è accesa e viene trasmesso il segnale HDMI, l’indicatore è sempre acceso Ingresso DC 5V Collegare all'adattatore di alimentazione DC 5V1A Uscita HDMI Connetti a un dispositivo di visualizzazione HDMI locale Ingresso HDMI Connetti a un dispositivo sorgente HDMI WWW.TECHLY.COM...
- Page 12 Quando l’alimentazione è accesa e viene trasmesso il segnale HDMI, l’indicatore è sempre acceso Ingresso DC 5V Collegare all’adattatore di alimentazione DC 5V1A 3.5mm L/R out Collega le cuffie o gli amplificatori di potenza per emettere audio stereo Uscita HDMI Connetti a un dispositivo sorgente HDMI WWW.TECHLY.COM...
-
Page 13: Procedure Di Installazione
PCM. Il cavo di rete deve seguire lo standard IEEE-568B. Si consiglia di selezionare un cavo di rete con meno perdite e diafonia. 1. Arancione/bianco 2. Arancione 3. Verde/bianco 4. Blu 5. Blu/bianco 6. Verde 7. Marrone/bianco 8. Marrone WWW.TECHLY.COM... - Page 14 2) Resettare il trasmettitore per ricostruire la connessione. D: Il display mostra colori insoliti o nessun suono? R: 1) Reimpostare il trasmettitore o il ricevitore per ricostruire la connessione. 2) Controllare se i cavi HDMI sono collegati bene. 3) Ricollegare il cavo di rete. WWW.TECHLY.COM...
- Page 15 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto e conforme alle norme e direttive europee richieste.
- Page 16 EN - 16 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
