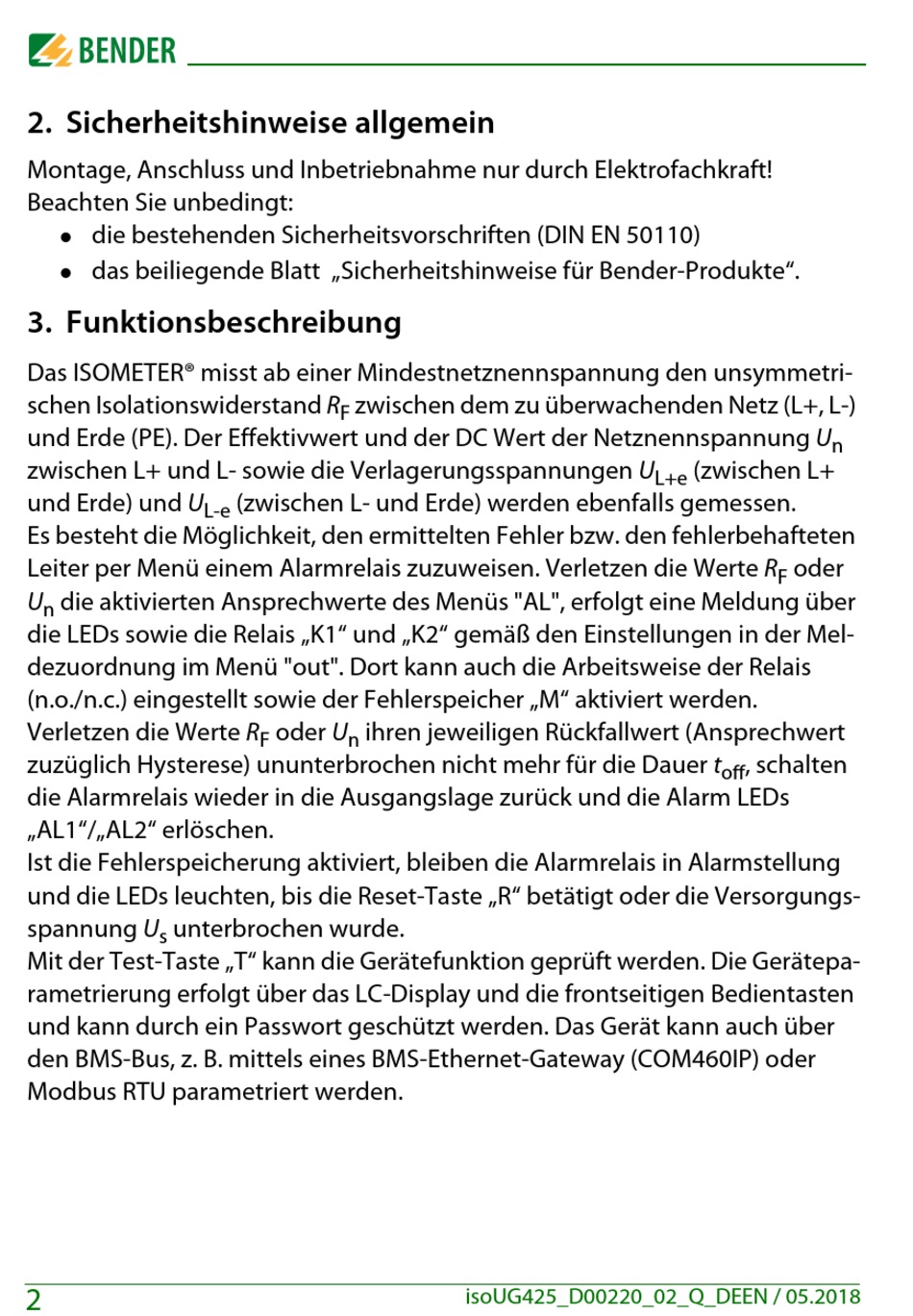

2. Sicherheitshinweise allgemein

Montage, Anschluss und Inbetriebnahme nur durch Elektrofachkraft!
Beachten Sie unbedingt:
die bestehenden Sicherheitsvorschriften (DIN EN 50110)
 
das beiliegende Blatt „Sicherheitshinweise für Bender-Produkte".
 
3. Funktionsbeschreibung
Das ISOMETER® misst ab einer Mindestnetznennspannung den unsymmetri-
schen Isolationswiderstand R
und Erde (PE). Der Effektivwert und der DC Wert der Netznennspannung U
zwischen L+ und L- sowie die Verlagerungsspannungen U
und Erde) und U
Es besteht die Möglichkeit, den ermittelten Fehler bzw. den fehlerbehafteten
Leiter per Menü einem Alarmrelais zuzuweisen. Verletzen die Werte R
U die aktivierten Ansprechwerte des Menüs "AL", erfolgt eine Meldung über
n
die LEDs sowie die Relais „K1" und „K2" gemäß den Einstellungen in der Mel-
dezuordnung im Menü "out". Dort kann auch die Arbeitsweise der Relais
(n.o./n.c.) eingestellt sowie der Fehlerspeicher „M" aktiviert werden.
Verletzen die Werte R
zuzüglich Hysterese) ununterbrochen nicht mehr für die Dauer t
die Alarmrelais wieder in die Ausgangslage zurück und die Alarm LEDs
„AL1"/„AL2" erlöschen.
Ist die Fehlerspeicherung aktiviert, bleiben die Alarmrelais in Alarmstellung
und die LEDs leuchten, bis die Reset-Taste „R" betätigt oder die Versorgungs-
spannung U unterbrochen wurde.
s
Mit der Test-Taste „T" kann die Gerätefunktion geprüft werden. Die Gerätepa-
rametrierung erfolgt über das LC-Display und die frontseitigen Bedientasten
und kann durch ein Passwort geschützt werden. Das Gerät kann auch über
den BMS-Bus, z. B. mittels eines BMS-Ethernet-Gateway (COM460IP) oder
Modbus RTU parametriert werden.
2
zwischen dem zu überwachenden Netz (L+, L-)
F
(zwischen L- und Erde) werden ebenfalls gemessen.
L-e
oder U ihren jeweiligen Rückfallwert (Ansprechwert
F n
isoUG425_D00220_02_Q_DEEN / 05.2018
(zwischen L+
L+e
oder
F
, schalten
off
n
