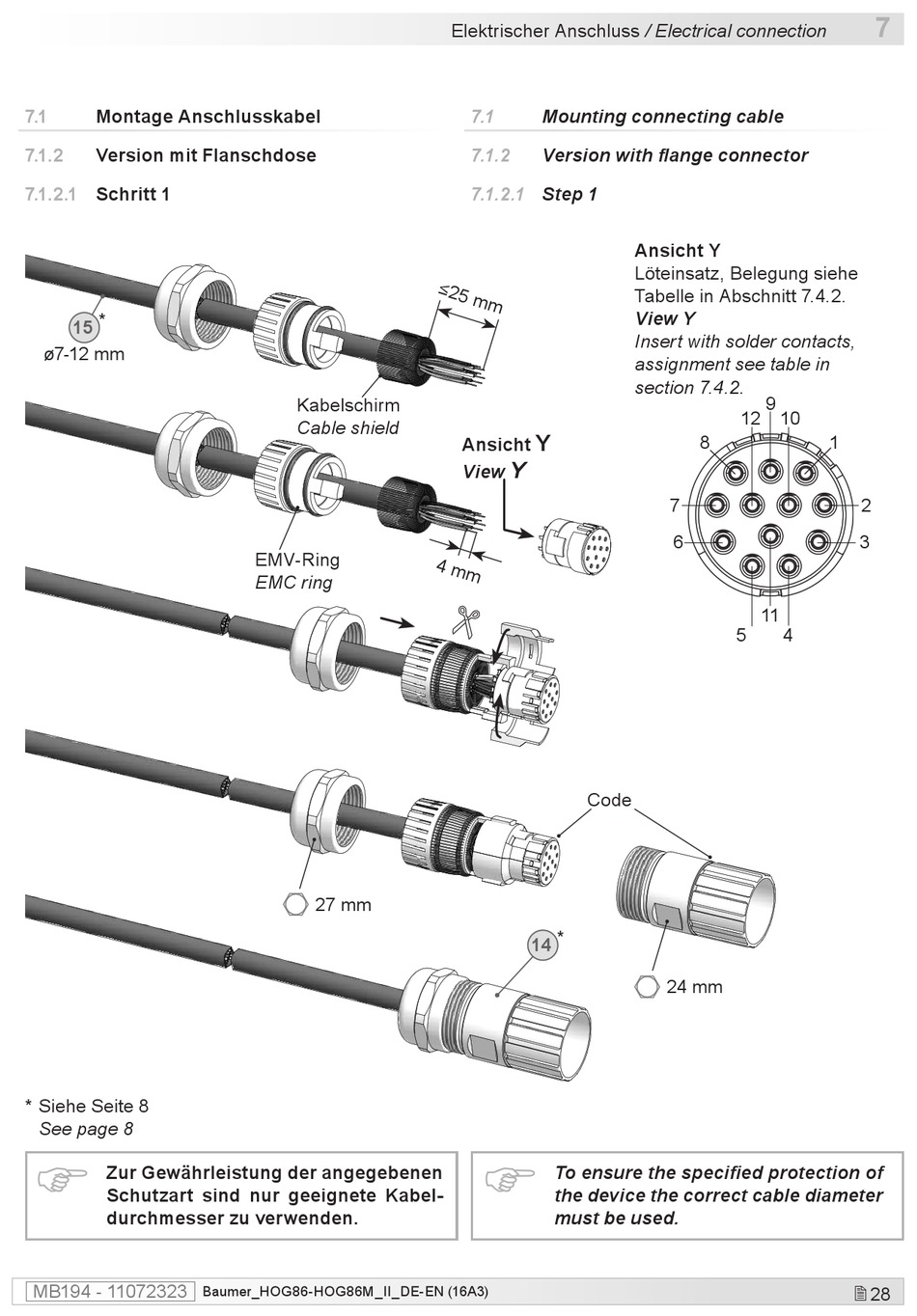

7.1 Montage Anschlusskabel
7.1.2

Version mit Flanschdose

7.1.2.1

Schritt 1

*
15
ø7-12 mm
* Siehe Seite 8
See page 8
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
MB194 - 11072323
Kabelschirm
Cable shield
EMV-Ring
EMC ring
27 mm
Baumer_HOG86-HOG86M_II_DE-EN (16A3)
Elektrischer Anschluss / Electrical connection
7.1 Mounting connecting cable
7.1.2

Version with flange connector

7.1.2.1

Step 1

Y
Ansicht
Y
View
Code
*
14
To ensure the specified protection of
the device the correct cable diameter
must be used.
Ansicht Y
Löteinsatz, Belegung siehe
Tabelle in Abschnitt 7.4.2.
View Y
Insert with solder contacts,
assignment see table in
section 7.4.2.
9
12 10
8
7
6
11
5 4
24 mm
7
1
2
3
 28
