5

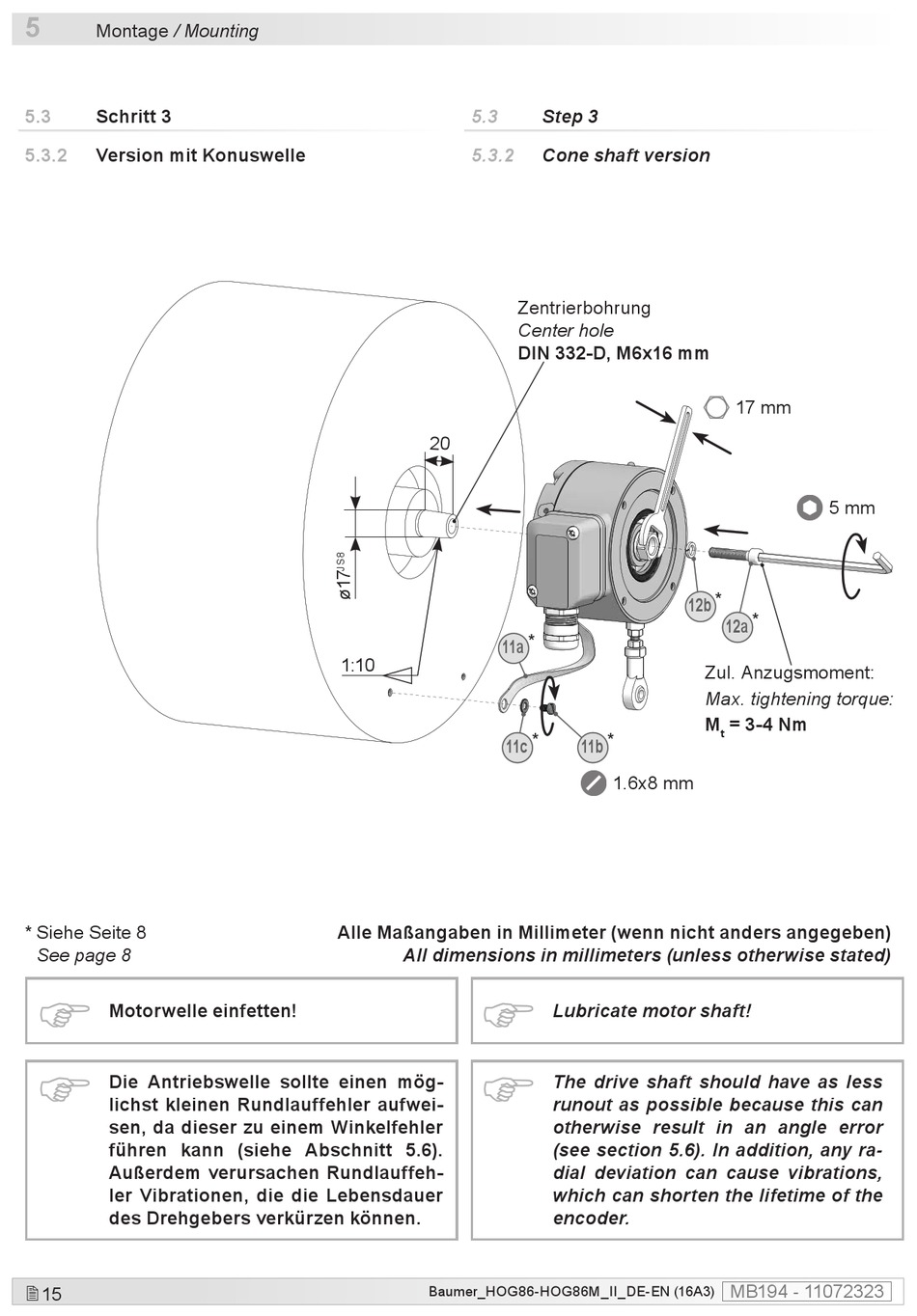

Montage / Mounting
5.3

Schritt 3

5.3.2

Version mit Konuswelle

* Siehe Seite 8
See page 8
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 5.6).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
des Drehgebers verkürzen können.
 15
5.3
5.3.2
11a
1:10
11c
Alle Maßangaben in Millimeter (wenn nicht anders angegeben)
All dimensions in millimeters (unless otherwise stated)
Baumer_HOG86-HOG86M_II_DE-EN (16A3)
Step 3

Cone shaft version

Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
12b
*
* *
11b
1.6x8 mm
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 5.6). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
encoder.
17 mm
5 mm
*
*
12a
Zul. Anzugsmoment:
Max. tightening torque:
M = 3-4 Nm
t
MB194 - 11072323
