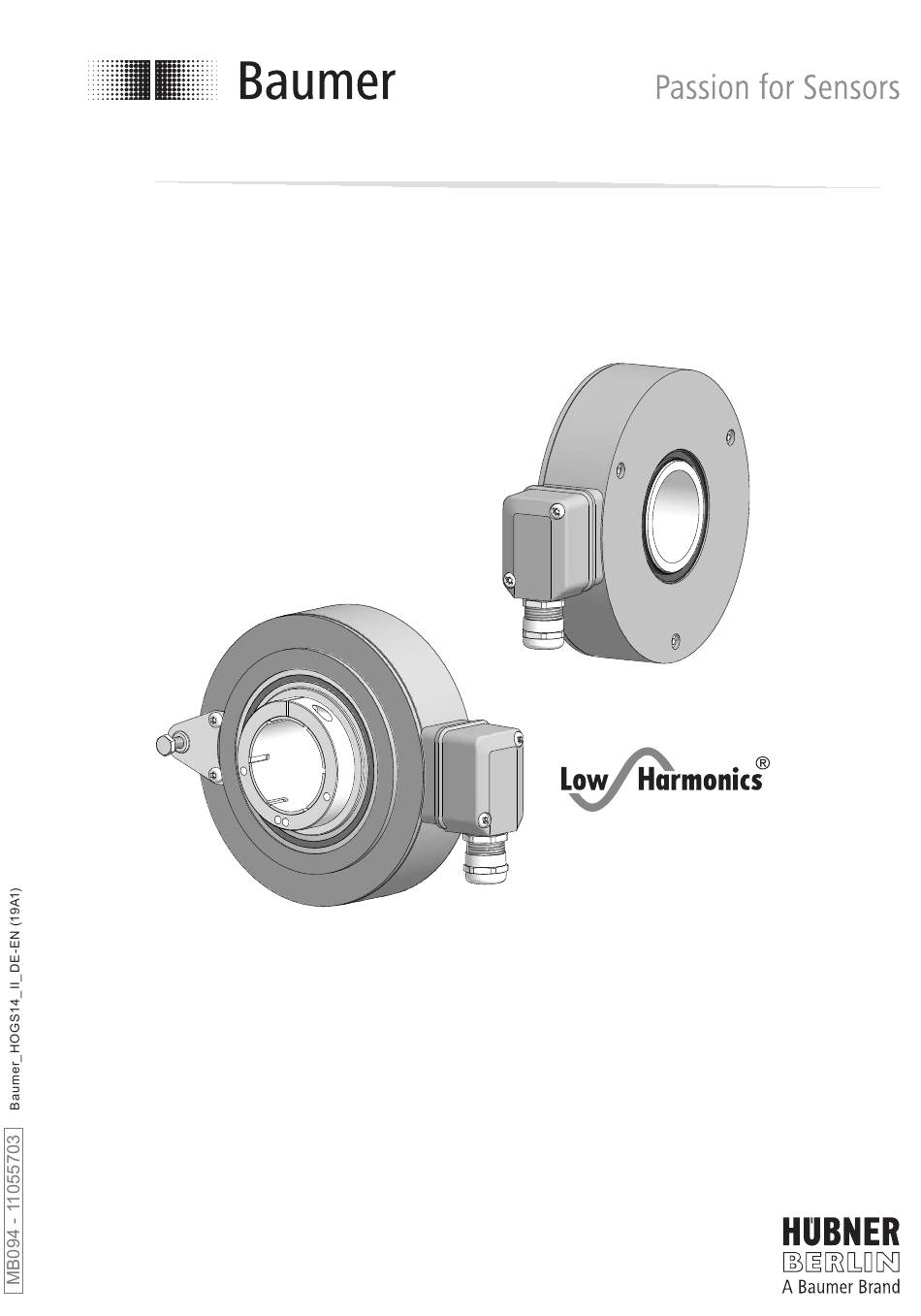

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions HOGS 14 Sinus Drehgeber Sine encoder...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ..............................Betrieb in explosionsgefährdeten Bereichen ..................... Sicherheitshinweise ..............................Vorbereitung ..................................Lieferumfang ................................ Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............Montage ....................................Schritt 1 ................................... Schritt 2 ................................... Schritt 3 ................................ - Page 3 Table of contents Table of contents General notes ................................... Operation in potentially explosive environments ..................Security indications ..............................Preparation ..................................Scope of delivery ............................... Required for mounting (not included in scope of delivery) ............Required tools (not included in scope of delivery) ................
-
Page 4: Allgemeine Hinweise
Information Empfehlung für die Gerätehandhabung Der Sinus Drehgeber HOGS 14 ist ein opto-elektronisches Prä zi sionsmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf. Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer Dauerschmierung ausgestattet sind. -
Page 5: General Notes
Information Recommendation for device handling The sine encoder HOGS 14 is an opto electro nic precision measurement device which must be handled with care by skilled personnel only. The expected service life of the device depends on the ball bearings, which are equipped with a permanent lubrication. -
Page 6: Betrieb In Explosionsgefährdeten Bereichen
Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc - Normenkonformität: EN 60079-0:2012 + A11:2013 EN 60079-15:2010... -
Page 7: Operation In Potentially Explosive Environments
Operation in potentially explosive environments Operation in potentially explosive environments The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). Equipment category 3 G: - Ex labeling: II 3 G Ex nA IIC T4 Gc - Conforms to standard:... -
Page 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •... -
Page 9: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages. -
Page 10: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Durchgehende Hohlwelle Through hollow shaft Klemmring Clamping ring Klemmringschraube ISO 4762 Clamping ring screw ISO 4762 ød = 40...50 mm: M4x12 mm ød = 40...50 mm: M4x12 mm ød = 60 mm: M4x16 mm ød = 60 mm: M4x16 mm... -
Page 11: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 3x 3x Drehmomentstütze, als Zubehör erhältlich: Torque arm, available as accessory: Bestellnummer Länge L, Version Order number Length L, version 11043628 67...70 mm, Standard 11043628 67...70 mm, standard 11004078... -
Page 12: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 10 mm 10 mm Schritt 2 Step 2 3 mm (ød = 40...60 mm) 4 mm (ød = 70...75 mm) * Siehe Seite 7 oder 8 See page 7 or 8 MB094 - 11055703 ... -
Page 13: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm * Siehe Seite 8 See page 8 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen mög- The drive shaft should have as less lichst kleinen Rundlauffehler aufwei- runout as possible because this can sen, da dieser zu einem Winkelfehler otherwise result in an angle error, see führen kann, siehe Abschnitt 5.5. -
Page 14: Schritt 4 - Drehmomentstütze
Montage / Mounting Schritt 4 - Drehmomentstütze Step 4 - Torque arm Die Montage der Drehmomentstütze The torque arm should be mounted sollte spielfrei erfolgen. Ein Spiel von free from clearance. A play of just beispielsweise ±0,03 mm entspricht ±0.03 mm, results in a runout of the einem Rundlauffehler des Gerätes von device of 0.06 mm. -
Page 15: Hinweis Zur Vermeidung Von Messfehlern
Montage / Mounting Hinweis zur Vermeidung von Messfehlern How to prevent measurement errors Für einen einwandfreien Betrieb des To ensure that the device operates cor- Gerätes ist eine korrekte Montage, ins- rectly, it is necessary to mount it accurately besondere auch der Drehmomentstütze, as described in section 5.1 to 5.4, which in- notwendig, wie beschrieben in Abschnitt cludes correct mounting of the torque arm. -
Page 16: Schritt 5
Montage / Mounting Schritt 5 Step 5 3 mm (ød = 40...60 mm) 4 mm (ød = 70...75 mm) Zul. Anzugsmoment Max. tightening torque = 2...3 Nm (ød = 40...60 mm) = 5...6 Nm (ød = 70...75 mm) Schritt 6 Step 6 TX 20 11 *... - Page 17 Montage / Mounting Schritt 7 Step 7 12 * Zul. Anzugsmoment Max. tightening torque = 2...3 Nm Ansicht TX 20 siehe Abschnitt 7.3. View see section 7.3. 11 * 22 mm ø5...13 mm * Siehe Seite 7 oder 8 See page 7 or 8 Zur Gewährleistung der angegebenen To ensure the specified protection of Schutzart sind nur geeignete Kabel-...
-
Page 18: Montagehinweis
Montage - Abmessung / Mounting - Dimension Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu mon- It is recommended to mount the de- tieren, dass der Kabelanschluss kei- vice with cable connection facing nem direkten Wassereintritt ausge- downward and being not exposed to setzt ist. -
Page 19: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection Beschreibung der Anschlüsse Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 K1; A; A+ Output signal channel 1 Ausgangssignal Kanal 1 invertiert K1;... -
Page 20: Klemmenbelegung
(inputs and outputs). Sensorkabel HEK 8 (Zubehör) Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used. -
Page 21: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 12 * TX 20 11 * 22 mm Schritt 2 Step 2 11 * * Siehe Seite 7 oder 8 See page 7 or 8 MB094 - 11055703 Baumer_HOGS14_II_DE-EN (19A1) ... -
Page 22: Schritt 3
Demontage / Dismounting Schritt 3 Step 3 3 mm (ød = 40...60 mm) 4 mm (ød = 70...75 mm) Schritt 4 Step 4 10 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB094 - 11055703 Baumer_HOGS14_II_DE-EN (19A1) -
Page 23: Schritt 5
Demontage / Dismounting Schritt 5 Step 5 MB094 - 11055703 Baumer_HOGS14_II_DE-EN (19A1) ... -
Page 24: Technische Daten
Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Betriebsspannung: 5 VDC ±5 % (DN ...) 9...26 VDC (DN ... R) • Betriebsstrom ohne Last: ≤90 mA • Sinusperioden pro Umdrehung: 1024...5000 (je nach Bestellung) • Phasenverschiebung: 90°... -
Page 25: Technical Data
Technical data Technical data Technical data - electrical ratings • Voltage supply: 5 VDC ±5 % (DN ...) 9...26 VDC (DN ... R) • Consumption w/o load: ≤90 mA • Sinewave cycles per turn: 1024...5000 (as ordered) • Phase shift: 90° • Reference signal: Zero pulse, width 90°... -
Page 26: Zubehör
Zubehör / Accessories Zubehör Accessories • Drehmomentstütze Größe M6: • Torque arm size M6: Bestellnummer siehe Order number see Abschnitt 4.2 section 4.2 • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 • Montageset für Drehmoment- • Mounting kit for torque arm stütze Größe M6: size M6: Bestellnummer 11071904... -
