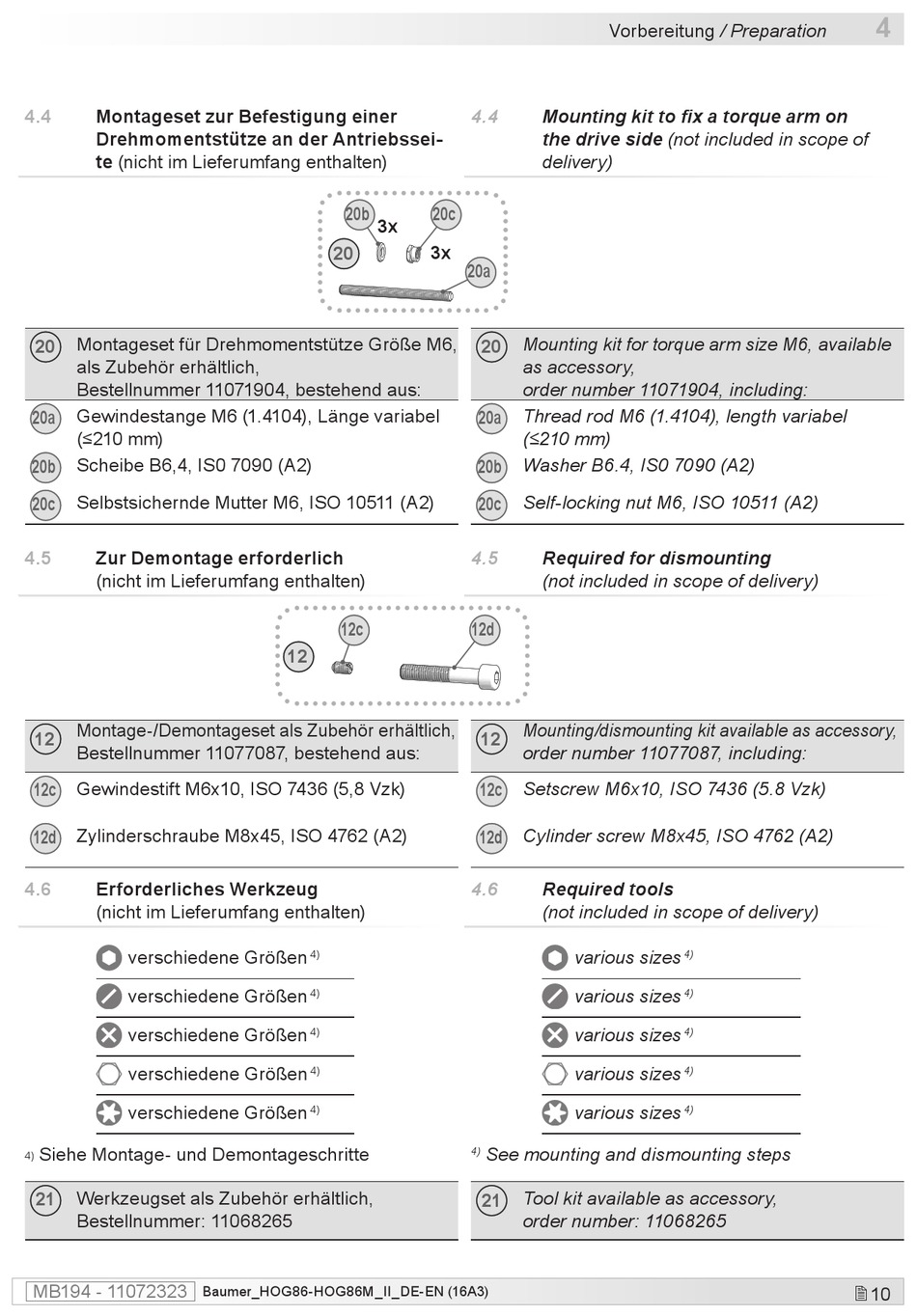

4.4 Montageset zur Befestigung einer
Drehmomentstütze an der Antriebssei-
te (nicht im Lieferumfang enthalten)
Montageset für Drehmomentstütze Größe M6,
20
als Zubehör erhältlich,
Bestellnummer 11071904, bestehend aus:
Gewindestange M6 (1.4104), Länge variabel
20a
(≤210 mm)
Scheibe B6,4, IS0 7090 (A2)
20b
Selbstsichernde Mutter M6, ISO 10511 (A2)
20c
4.5 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
Montage-/Demontageset als Zubehör erhältlich,
12
Bestellnummer 11077087, bestehend aus:
Gewindestift M6x10, ISO 7436 (5,8 Vzk)
12c
Zylinderschraube M8x45, ISO 4762 (A2)
12d
4.6 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
verschiedene Größen
verschiedene Größen
verschiedene Größen
verschiedene Größen
verschiedene Größen
Siehe Montage- und Demontageschritte
4)
Werkzeugset als Zubehör erhältlich,
21
Bestellnummer: 11068265
MB194 - 11072323
20b
20
12c
12
4)
4)
4)
4)
4)
Baumer_HOG86-HOG86M_II_DE-EN (16A3)
4.4 Mounting kit to fix a torque arm on
the drive side (not included in scope of
delivery)
20c
3x
3x
20a
Mounting kit for torque arm size M6, available
20
as accessory,
order number 11071904, including:
Thread rod M6 (1.4104), length variabel
20a
(≤210 mm)
Washer B6.4, IS0 7090 (A2)
20b
Self-locking nut M6, ISO 10511 (A2)
20c
4.5 Required for dismounting
(not included in scope of delivery)
12d
Mounting/dismounting kit available as accessory,
12
order number 11077087, including:
Setscrew M6x10, ISO 7436 (5.8 Vzk)
12c
Cylinder screw M8x45, ISO 4762 (A2)
12d
4.6 Required tools
(not included in scope of delivery)
See mounting and dismounting steps
4)
Tool kit available as accessory,
21
order number: 11068265
Vorbereitung / Preparation
various sizes
4)
various sizes
4)
various sizes
4)
various sizes
4)
various sizes
4)
4
