Ismatec MCP-CPF Process Operating Manual page 62

a
b
5
(Fig. 4)
5
1
62
Typ Q

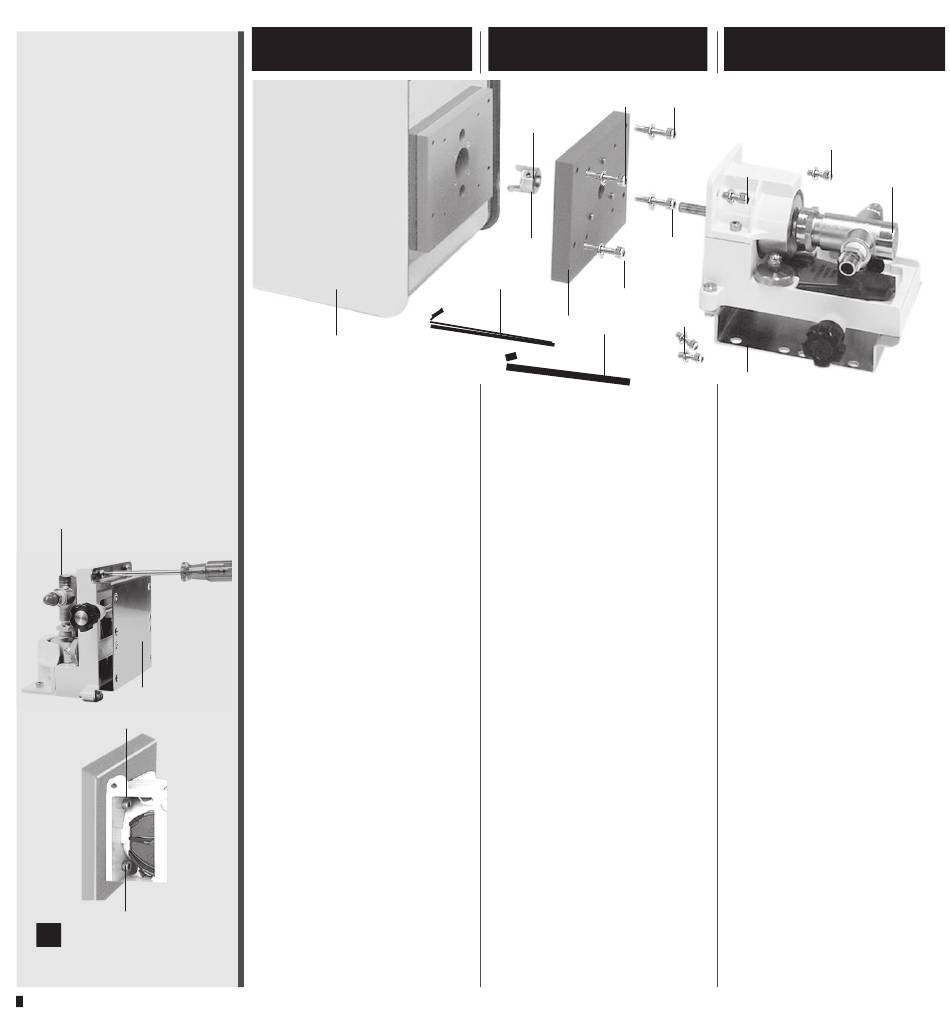

Pumpenkopf-Montage
1
Montageteile von ISMATEC
1 Antrieb MCP-CPF Process
2 Kupplungsstück
3 Innen-Sechskantschlüssel
2.5 mm
4 Montageplatte
5 Zylinderschrauben, 4 Stk.
(Kopfmontage an Platte)
6 Zylinderschrauben, 4 Stk.
(Plattenmontage an Antrieb)
7 Innen-Sechskantschlüssel
3.0 mm
8 Kupplungsschraube
Montageteile Pumpenkopf
a Pumpenkopf Q0, Q1, Q2, Q3
b Montageblech
1 Montageblech demontieren
– Lösen Sie die vier Schrauben
an der Unterseite des Monta-
gebleches (b).
– Entfernen Sie das Montage-
blech (b) vom Pumpenkopf (a).
Dies ist notwendig, damit
Sie danach die unteren zwei
Schrauben (5) festziehen kön-
nen (Fig. 4)
Type Q
Mounting a pumphead
6
8
2
3
6
4 7
Assembly parts from ISMATEC
1 MCP-CPF Process drive
2 Coupling
3 Allan key 2.5 mm
4 Mounting plate
5 Socket head cap screws, 4 pcs.
(for attaching the head to the
mounting plate)
6 Socket head cap screws, 4 pcs.
(for attaching the mounting
plate to the drive)
7 Allan key 3.0 mm
8 Coupling screw
Assembly parts pumphead
a Pumphead Q0, Q1, Q2, Q3
b Mounting base
1 Detaching the mounting base
– Take off the four screws at
the bottom of the mounting
base (b).
– Remove the mounting base
(b) from the pumphead (a).
You must do this in order to
reach the two lower screws (5)
when you fi x the pumphead
to the mounting plate
(see fi gure 4).
Type Q
Montage d'une tête de pompe
6
5
5
6
5
b
Pièces d'installation d'ISMATEC
1 Moteur MCP-CPF Process
2 Pièce d'accouplement
3 Clé pour vis à six pans 2.5 mm
4 Plaque d'installation
5 Vis à tête cylindrique, 4 pièces
(montage de la tête sur la
plaque)
6 Vis à tête cylindrique, 4 pièces
(montage de la plaque sur le
moteur)
7 Clé pour vis à six pans 3.0 mm
8 Vis de la pièce d'accouplement
Pièces d'assemblage
tête de pompe
a Tête de pompe Q0, Q1, Q2, Q3
b Tôle de montage
1 Démonter la tôle de montage
– Enlever les quatre vis sur
le côté inférieur de la tôle de
montage (b).
– Enlever la tôle de montage
(b) de la tête de pompe (a).
Ceci est nécessaire afi n de
pouvoir serrer par la suite les
deux vis inférieures (5) (voir
fi gure 4).
MCP-CPF Process/ISMATEC SA/20.01.05/CB/GP/TM
