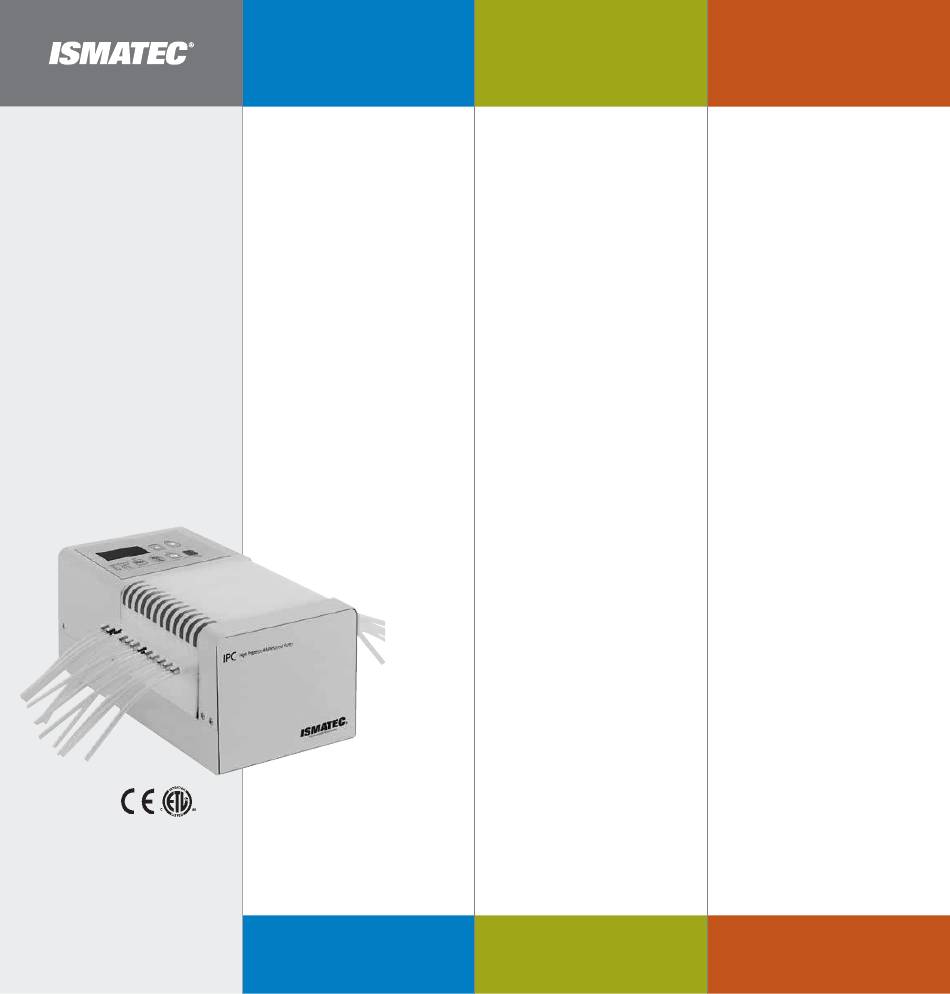

Betriebsanleitung
Hochpräzise
Schlauchpumpe
mit Planetenantrieb
IPC
4
KanäleI
SM930
8
KanäleI
SM931
12
KanäleI
SM932
16
KanäleI
SM933
24
KanäleI
SM934
IPC-N
4
KanäleI
SM935
8
KanäleI
SM936
12
KanäleI
SM937
16
KanäleI
SM938
24
KanäleI
SM939
DEUTSCH
Operating Manual Mode d'emploi

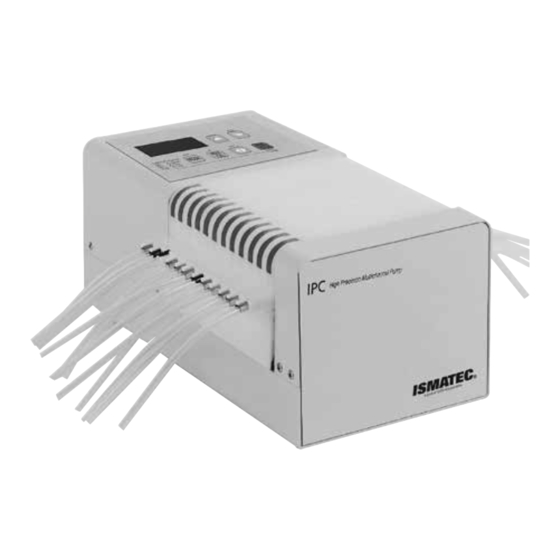

High precision
Tubing Pump
with planetary drive
IPC
4
Channels
ISM930
8
Channels
ISM931
12
Channels
ISM932
16
Channels
ISM933
24
Channels
ISM934
IPC-N
4
Channels
ISM935
8
Channels
ISM936
12
Channels
ISM937
16
Channels
ISM938
24
Channels
ISM939
ENGLISH
Pompe
péristaltique
de haute précision, avec
entraînement planétaire
IPC
4
Canaux
ISM930
8
Canaux
ISM931
12
Canaux
ISM932
16
Canaux
ISM933
24
Canaux
ISM934
IPC-N
4
Canaux
ISM935
8
Canaux
ISM936
12
Canaux
ISM937
16
Canaux
ISM938
24
Canaux
ISM939
FRANÇAIS
Advertisement
Table of Contents
Related Manuals for Ismatec IPC series
Summary of Contents for Ismatec IPC series
- Page 1 Betriebsanleitung Operating Manual Mode d‘emploi Pompe Hochpräzise High precision Schlauchpumpe Tubing Pump péristaltique mit Planetenantrieb with planetary drive de haute précision, avec entraînement planétaire KanäleI SM930 Channels ISM930 KanäleI SM931 Channels ISM931 Canaux ISM930 KanäleI SM932 Channels ISM932 Canaux ISM931 KanäleI SM933 Channels...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Contents Sommaire Sicherheitsvorkehrungen Safety precautions Mesures de sécurité Garantiebestimmungen Warranty terms Conditions de garantie Produkt Product Produit Geräterückwand Rear panel Tableau arrière Netzspannung Mains voltage Tension d’alimentation Spannung umschalten Voltage setting Commutation de la tension Sicherungen wechseln Changing the fuses Remplacement des fusibles Inbetriebnahme Starting the pump... - Page 3 Inhaltsverzeichnis Contents Sommaire Anzahl Dosierzyklen Number of dispensing cycles Nombre de cycles de dosage Pumpen gegen Druck Pumping against pressure Pompage contre pression Wenn die Pumpe ruht When the pump is idle Durant les temps d'arrêt Schläuche Tubing Tubes Einlaufzeit Running-in period Durée de rodage Lebensdauer...
-
Page 4: Sicherheitsvorkehrungen
ISMATEC décline toute respon-sabilité ® Räume verlegt werden. les explosions. pour tout dommage résultant de l’utilisation d’une pompe ISMATEC ® ISMATEC décline toute responsabilité pour ® tout dommage résultant de l’emploi de produits chimiques. 4 of 48... - Page 5 Sicherheitsvorkehrungen Safety precautions Mesures de sécurité Pumpenköpfe haben rotierende Pump-heads consist of rotating Les têtes de pompes sont Teile. Die Pumpe darf deshalb parts. Therefore, the pump constituées de pièces rotatives. Achtung: bei beruhrung des rotierenden erst in Betrieb gesetzt werden, must not be operated before all La pompe ne doit donc pas pumpenkopfes besteht quetsch/...
- Page 6 When operating a pump, certain hazards cannot be excluded. ISMATEC does not take liability ® for any damage resulting from the use of an ISMATEC pump. ® ISMATEC does not admit responsibility for ® the handling of chemicals.
-
Page 7: Garantiebestimmungen
Our warranty becomes invalid Notre garantie perd sa validité dans Pour toute demande, veuillez prendre contact in the case of: les cas suivants: avec votre représentant Ismatec ® Unsere Garantie erlischt, wenn: improper operation by the user, manipulation inadéquate par das Gerät unsachgemäß... -
Page 8: Produkt
Veuillez contrôler l’emballage sich Anzeichen von Beschädigungen, If you find any signs of damage, et son contenu et contacter kontaktieren Sie bitte umgehend Ihre please contact your local ISMATEC immédiatement votre représentant ® ISMATEC -Vertretung. representative immediately. -
Page 9: Geräterückwand
Geräterückwand Rear panel Tableau arrière 1. RS232 IN (Eingang) 1. RS232 IN 1. RS232 IN (entrée) 2. Analog-Schnittstelle 2. Analog interface 2. Interface analogique Eingänge für: input for: Entrée: – Drehzahlsteuerung – speed control – commande de vitesse 0–5 V oder 0–10 V, bzw. 0–5 V or 0–10 V, and 0–5 V ou 0–10 V, resp. -
Page 10: Spannung Umschalten
Spannungsumschaltung Voltage setting Commutation de la tension 230 V: 2xT500mA/250V 115 V: 2xT500mA/250V 115V / 230 V, Sicherungen wechseln 115V / 230V Changing the fuses 115V/230V, remplacement des fusibles Pumpe ausschalten, Switch the pump OFF, Pumpe vom Netz trennen. pull out the mains plug. Eteindre la pompe. -
Page 11: Inbetriebnahme
Inbetriebnahme Starting the pump Mise en route Fenster für Spannungswahlanzeige Window for voltage setting Fenêtre de réglage de la tension Prüfen Sie, ob der im Fenster Check if the voltage setting Contrôlez si la tension indiquée des Sicherungshalters sichtbare visible in the window of the fuse- dans la fenêtre du porte-fusibles Spannungswert mit Ihrer lokalen holder complies with your local... -
Page 12: Kassetten Vorbereiten
Kassetten vorbereiten Preparing the cassettes Préparer les cassettes aus/off auf Rückwand on rear panel sur panneau arrière Pumpe ausschalten. Switch the pump OFF. Mettre la pompe hors service. 2. Auslösehebel auf beiden Seiten 2. Remove the cassette by slightly 2. Extraire la cassette en pressant der Pumpe leicht eindrücken und pressing the release lever on both légèrement le levier de dégagement... -
Page 13: Bedienungspanel
Bedienungspanel Operating panel Tableau de commande 1. Digitale LED-Anzeige 1. Digital LED display 1. Affichage LED 2. Wert erhöhen 2. Increase value 2. Augmenter la valeur 3. – Wert reduzieren 3. – Reduce value 3. – Réduire la valeur – settings* –... - Page 14 Bedienungspanel Operating panel Tableau de commande 7. MODE 7. MODE 7. MODE – Wechselt zwischen den – Changes between the – Changement d'un mode Betriebsarten operating modes d'opération à un autre – default* – default* – default* 8. Anzeige der aktiven Betriebsart 8.
-
Page 15: Grundeinstellungen
Grundeinstellungen wählen Selecting the basic settings Choisir les réglages de base aus/off auf Rückwand on rear panel sur panneau arrière 1. Pumpe ausschalten. 1. Switch the pump OFF. 1. Déclencher la pompe. 2. Die settings-Taste gedrückt halten 2. Keep the settings key pressed and 2. - Page 16 Grundeinstellungen Basic settings Réglages de base Tube Tube Tube Auswahl des Schlauch-IØ zum For selecting the tubing I.D. Pour sélectionner un Ø int. Pumpen nach Fließrate when pumping by flow rate de tube pour un pompage (1.02 mm = Default-Wert) (1.02 mm = default value) selon le débit (1.02 mm = valeur par défaut)
- Page 17 Grundeinstellungen Basic settings Réglages de base Titration Titration Titration Betrifft nur die Betriebsart Applies only to mode Pump% Flow rate S’applique uniquement au mode Pump% Flow rate Pump% Flow rate Pump (default value) Pump (Default-Wert) Anzeige der Displays the flow rate or the Pompe (valeur par défaut) Fließrate bzw.
-
Page 18: Nach Fließrate
Pumpen nach Fließrate Pumping by flow rate Pompage selon le débit ● PUMP %. Flow rate ○ DISP Volume ○ DISP Time Zuerst Schlauch IØ First enter the tube I.D. Sélectionner d’abord le ○ PAUSE Time programmieren (Seiten 15,16) (Pages 15, 16) Ø... -
Page 19: Fließrate Kalibrieren
Fließrate kalibrieren Calibrating the flow rate Calibration du débit ● PUMP %. Flow rate ○ DISP Volume ○ DISP Time 1. Mit der MODE-Taste auf 1. Change mode to PUMP% Flow rate 1. Passer avec la touche MODE sur ○ PUMP% Flow rate (siehe Pumpen (see pumping by flow rate, Page 18) PUMP% Flow rate (voir pompage... -
Page 20: Nach Drehzahl
Pumpen nach Drehzahl Pumping by drive speed Pompage selon le nombre de tours ● PUMP %. Flow rate ○ DISP Volume ○ DISP Time Zuerst % Drehzahl wählen First select % speed Sélectionner d’abord % des ○ PAUSE Time (Seiten 15 bzw. 16, TUBE) (Pages 15 and 16, TUBE) nb de tours (Pages 15/16 TUBE) 1. -
Page 21: Standby-Betrieb
Standby-Betrieb Stand-by mode Fonctionnement en stand-by ○ PUMP %. Flow rate ○ DISP Volume ○ DISP Time Diese Funktion empfiehlt sich, The purpose of this mode is to prevent Cette fonction est recommandée P. ● um z.B. über Nacht ein Austrocknen the tubing system from drying out ex. -
Page 22: Dosieren Nach Volumen
Dosieren nach Volumen Dispensing by volume Dosage selon le volume ○ PUMP %. Flow rate ● DISP Volume ○ DISP Time Zuerst Schlauch IØ First enter the tube I.D. Sélectionner d’abord le Ø int. ○ PAUSE Time programmieren (Seiten 15, 16) (Pages 15, 16) du tube (Pages 15, 16) 1. -
Page 23: Volumen Kalibrieren
Volumen kalibrieren Calibrating the volume Calibration du volume ○ PUMP %. Flow rate ● DISP Volume ○ DISP Time 1. Mit der MODE-Taste auf 1. Change the MODE to 1. Passer avec la touche ○ DISP Volume wechseln DISP Volume MODE sur DISP Volume PAUSE Time... -
Page 24: Default-Kalibration Fließrate
Default-Kalibration Fließrate Default calibration (flow rate) Calibration par défaut (débit) ● PUMP %. Flow rate ○ DISP Volume ○ DISP Time 1. Mit der MODE-Taste auf 1. Change the mode to 1. Passer avec la touche MODE sur ○ PUMP% Flow rate. PUMP% Flow rate. -
Page 25: Dispensing By Time
Dosieren nach Zeit Dispensing by time Dosage selon le temps ○ PUMP %. Flow rate ○ DISP Volume ● DISP Time Die Dosierzeit kann von 0.1s–999h The dispensing time can be La durée de dosage peut être ○ eingegeben werden. entered from 0.1s to 999h. -
Page 26: Dispensing By Volume
Volumendosierung Dispensing by volume Dosage d'un volume ○ PUMP %. Flow rate ● DISP Volume ○ DISP Time in einer Zeiteinheit within a pre-set time dans un intervalle ○ PAUSE Time de temps donné 1. Mit der MODE-Taste auf 1. Change the mode to DISP Volume DISP Volume 1. -
Page 27: Intermittent Dispensing By Volume
Intervall-Dosieren Intermittent dispensing Dosage par intervalles ○ PUMP %. Flow rate ○ DISP Volume ● DISP Time (Volumen) (by volume) (selon volume) ○ PAUSE Time Repetitives Dosieren nach Intermittent dispensing by Dosage répétitif selon le volume settings Volumen mit Pause volume with a pause avec un temps de pause prédéfini Zuerst Schlauch IØ... -
Page 28: Nach Zeit
Intervall-Dosieren Intermittent dispensing Dosage par intervalles ○ PUMP %. Flow rate ○ DISP Volume ○ DISP Time (Zeiteinheit) (by time) (unité de temps) ● PAUSE Time Repetitives Dosieren nach Zeit mit Intermittent dispensing by time with a Dosage répétitif selon le temps avec vorgegebener Pausenzeit pre-set pause time settings... -
Page 29: Anzahl Dosierzyklen
Anzahl Dosierzyklen Number of dispensing cycles Nombre de cycles de dosage ○ PUMP %. Flow rate ○ DISP Volume ● DISP Time Beim Dosieren in Intervallen The number of dispensing cycles Lors du dosage par intervalles (selon le ● (nach Zeit bzw. Volumen) kann can be entered when dispensing temps, resp. -
Page 30: Pumpen Gegen Druck
Ihre ISMATEC -Vertretung. your ISMATEC agent. ® ® En cas de doute, veuillez vous adresser à votre représentant ISMATEC ® Wenn die Pumpe ruht When the pump is idle Durant les temps d'arrêt Rückflussgefahr Wird der Schlauch nicht mehr Wir empfehlen, bei Betriebs- When the pump is idle, it is En cas d’interruption de l’exploi-tation,... -
Page 31: Einlaufzeit
Einlaufzeit der Schläuche Running-in period for tubing Durée de rodage des tubes Jeder neue Schlauch braucht eine Every new tube requires a Chaque nouveau tube a besoin d’un Einlaufzeit. run-in period. temps de rodage. Hinweis Für konstante und reproduzier-bare If constant and repeatable flow rates Pour obtenir des débits constants Fließraten ist es unbedingt nötig, neue are required, it is recommended that... -
Page 32: Überlastschutz
Überlastschutz Overcurrent protector Protection de surcharge Die IPC-Schlauchpumpe verfügt The IPC tubing pump features an La pompe IPC possède une protection über eine Überlast-Sicherung. Eine overload protector. When an overload de surcharge. Un état illégal est indiqué Überlastung wird im Display durch condition occurs, it is indicated on the sur l’écran par l’affichage des lettres 'OL' die Buchstaben 'OL' (für Overload) -
Page 33: Analogschnittstelle
Analogschnittstelle Analog interface Interface analogique Pin 1, GND (Masse) Pin 1, GND (ground) Pin 1, GND (masse) Mit dem Schutzleiter verbundene Masse. Connected to the protective earth Connecté au conducteur de protection. Bezugspotential für alle anderen Pins. conductor. Reference potential for Potentiel de référence pour toutes les all other pins. - Page 34 Analogschnittstelle Analog interface Interface analogique Pin 9, speed OUT Pin 9, speed OUT Pin 9, speed OUT Die werkseitige Einstellung ist 0–10 V The default setting is 0–10 V Le réglage d’usine par défaut est 0–10 proportional zur Motordrehzahl 45.0 min- proportionally to the motor speed of , proportionnel au nombre de tours 1 (IPC) bzw.
- Page 35 Einstellungen Schalter S1 Settings of switch S1 Réglages du switch S1 Vergewissern Sie sich, dass die Make sure that the pump is Assurez-vous que la pompe soit Pumpe vom Netz getrennt ist. disconnected from the mains supply. déconnectée du réseau. DIP-Switch Das Gerät darf nur von einer The instrument should only be...
-
Page 36: Serielle Schnittstelle
Antriebs). Die Adressierung ermöglicht enables the user to control up to 8 L’adressage permet la commande de die Ansteuerung von bis zu 8 ISMATEC ISMATEC drives via one interface. plusieurs moteurs ISMATEC par le biais ®... -
Page 37: Befehle
Serielle Schnittstelle / Serial interface / Interface sérielle Pumpensoftware Version Zeichenerklärungen / Key to the symbols / Explications des signes 4.03 Eingabe richtig/Correct input/Saisie correcte Pump software version Eingabe falsch/Incorrect input/Saisie erronée Version du logiciel de la pompe _ _ _ _ Ziffern zwischen 0–9/Numerals between 0–9/Chiffres entre 0–9 ASCII 10 Zeilenschaltung/Line feed/Nouvelle ligne ASCII 13 (carriage return) Befehl abschließen... - Page 38 Serielle Schnittstelle / Serial interface / Interface sérielle Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse Zahlen für Bedienfeld schreiben (nur bei inaktivem Bedienfeld sichtbar, siehe Befehl B) D_ _ _ _ _ Writing numbers for control panel (only visible if control panel is inactive, see command B) 1D-12.3 Ecrire les chiffres pour le panneau de commande (visible uniquement lorsque le panneau est inactif, voir commande B)
- Page 39 Serielle Schnittstelle / Serial interface / Interface sérielle Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse Eingabe: Rollenrückschritte (0-100) % _ _ _ _ Input: Roller back-steps (0-100) 1%0003 Saisie: Pas arrière de galet (0-100) Abfrage: Drehzahl in % der Maximaldrehzahl...
- Page 40 Serielle Schnittstelle / Serial interface / Interface sérielle Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse Eingabe: Dosiervolumen in ml für »MODE DISP Volume« (Anzahl Stellen nach dem Komma richten sich nach dem Pumpenkopf Input Dispensing volume in ml for »MODE DISP Volume«(The position of the decimal point [_ _ _ _ _...
- Page 41 Serielle Schnittstelle / Serial interface / Interface sérielle Befehl Funktion / Beschreibung Beispiel Antwort Command Function / Description Example Response Commande Fonction / Description Exemple Réponse Ein- und Ausgänge / Inputs and Outputs / Entrées et sorties Abfrage: Fußschalter (Pin 3) Eingang offen: - Eingang auf Masse: + Inquiry: Foot switch (pin 3) input open: - input grounded: + + oder/or/ou -...
-
Page 42: Zubehör
LabVIEW - Treiber ® LabVIEW - Driver Pilote LabVIEW ® ® Die aktuellen Treiber für Ihre ISMATEC - Pumpe finden sie The current drivers for your Le pilote utilisé pour votre pompe ® ISMATEC ® pump can be ISMATEC ®... -
Page 43: Ersatzkassetten
136°C (trocken, kurzzeitig) (dry, for a short time) (marche à sec, continue) ou 136°C/277°F (marche à sec, pour une courte durée) Matrial PVDF Materials PVDF www.ismatec.com Wir verweisen auf unsere ausführliche Polyvinylidenfluorid Polyvinylidene fluoride Matériau PVDF Schlauch-Dokumentation oder auf unsere Webseite. -
Page 44: Anpresshebel-Kassetten
Vorbereiten Preparing Préparer ein / on auf Rückwand on rear panel Vorbereiten der Preparing the cassettes Préparer les cassettes Anpresshebel-Kassetten with pressure lever avec levier de pression Pumpe ausschalten Switch the pump OFF. Eteindre la pompe. 2. Anpresshebel ganz nach unten 2. -
Page 45: Fließraten
SC0007 0.64 0.023 0.0058 0.58 the correct tubing material. SC0008 0.76 0.032 0.0081 0.81 For reproducible results we recommend you use tubing from Ismatec ® SC0009 0.89 0.044 0.011 SC0010 0.95 0.049 0.012 Débits SC0011 1.02 0.057... -
Page 46: Unterhalt
Wiederverwertung zugeführt werden. Für Reparaturen senden Sie die defekte For repairs please send the defective IPC Pour les réparations, veuillez renvoyer Erkundigen Sie sich bei ihrer zuständigen IPC an Ihre ISMATEC -Vertretung. pump to yourISMATEC representative. la pompe IPC à votre représentant ®... - Page 47 Conditions d’utilisation Pour toute demande, veuillez prendre contact Temperatur +5 bis +40°C Temperature +41 to 104°F Température de +5 à +40°C avec votre représentant ISMATEC ® Rel. Feuchtigkeit max. 80% Rel. humidity max. 80% Humidité relative au max. 80 %...
- Page 48 For ordering and technical support, please contact: Learn more about the North America sales@ismatec.com | 1-800-323-4340 | 1-847-549-7600 Ismatec product ® line by visiting: Europe sales.europe@ismatec.com | +49 (0) 9377 9203-0 www.ismatec.com ©2015 COLE-PARMER INSTRUMENT COMPANY, LLC. 14-013, REV. D...
