Montage und
elektrische Anschlüsse
BVP-E Remote
Einbau-Peristaltikpumpe
X
X
Antriebsteil bestehend aus:
– DC-Motor
– Getriebe
X
X
Steuerungsteil
1

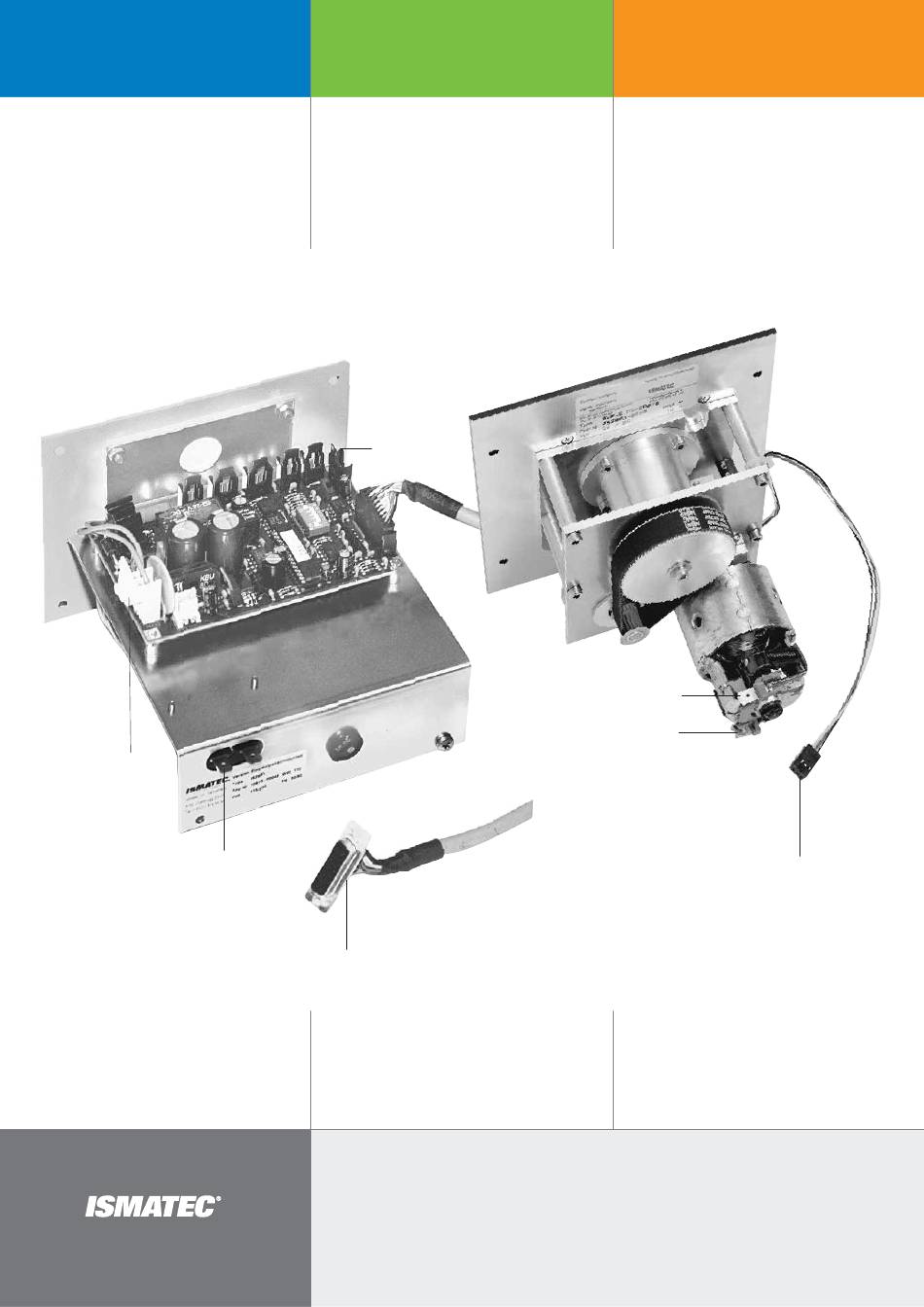

Bildlegende
1. Motor-Speisung
2. Inkrementalgeber
3. Netzeingang
4. Analog-Schnittstelle
Installation and
electrical connections
BVP-E Remote
Panel-mounted peristaltic pump
X
X
Drive unit consisting of:
– DC motor
– Gear box
X
X
Control unit
2
3
4
Legend
1. Motor
2. Encoder
3. Mains
4. Analog interface
For ordering and technical support, please contact:
North America sales@ismatec.com | 1-800-323-4340 | 1-847-549-7600
Europe sales.europe@ismatec.com | +49 (0) 9377 9203-0
©2015 COLE-PARMER INSTRUMENT COMPANY, LLC. 14-004, REV. C
Installation et
connexions électriques
BVP-E Remote
Pompe péristaltique encastrable
X
X
L'unité d'entraînement composée de:
– moteur type DC
– engrenage
X
X
Unité de commande
1
1
Légende
1. Moteur
2. Compteur à incrémentation
3. Prise d'alimentation
4. Interface analogique
