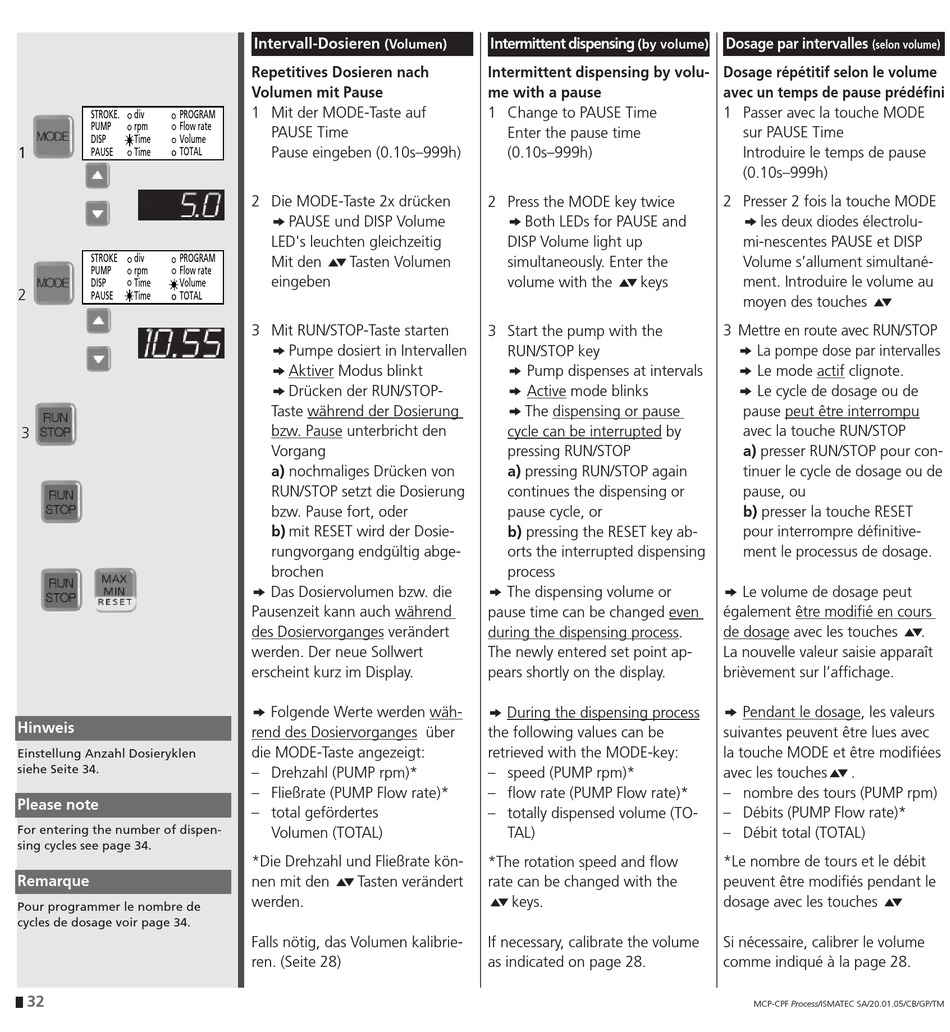

Dosage Par Intervalles; Intermittent Dispensing By Volume - Ismatec MCP-CPF Process Operating Manual

STROKE. div PROGRAM
PUMP rpm Flow rate
DISP Time Volume
1 PAUSE Time TOTAL
STROKE div PROGRAM
PUMP rpm Flow rate
DISP Time Volume
2
PAUSE Time TOTAL
3
Hinweis
Einstellung Anzahl Dosieryklen
siehe Seite 34.
Please note
For entering the number of dispen-
sing cycles see page 34.
Remarque
Pour programmer le nombre de
cycles de dosage voir page 34.
32
Intervall-Dosieren
(Volumen)
Repetitives Dosieren nach
Volumen mit Pause
1 Mit der MODE-Taste auf
PAUSE Time
Pause eingeben (0.10s–999h)
2 Die MODE-Taste 2x drücken
k PAUSE und DISP Volume
LED's leuchten gleichzeitig
5 6
Mit den Tasten Volumen
eingeben
3 Mit RUN/STOP-Taste starten
k Pumpe dosiert in Intervallen
k Aktiver Modus blinkt
k Drücken der RUN/STOP-
Taste während der Dosierung
bzw. Pause unterbricht den
Vorgang
a) nochmaliges Drücken von
RUN/STOP setzt die Dosierung
bzw. Pause fort, oder
b) mit RESET wird der Dosie-
rungvorgang endgültig abge-
brochen
k Das Dosiervolumen bzw. die
Pausenzeit kann auch während
des Dosiervorganges verändert
werden. Der neue Sollwert
erscheint kurz im Display.
k Folgende Werte werden wäh-
rend des Dosiervorganges über
die MODE-Taste angezeigt:
– Drehzahl (PUMP rpm)*
– Fließrate (PUMP Flow rate)*
– total gefördertes
Volumen (TOTAL)
*Die Drehzahl und Fließrate kön-
5 6
nen mit den Tasten verändert
werden.
Falls nötig, das Volumen kalibrie-
ren. (Seite 28)
Intermittent dispensing
(by volume)
Intermittent dispensing by volu-
me with a pause
1 Change to PAUSE Time
Enter the pause time
(0.10s–999h)
2 Press the MODE key twice
k Both LEDs for PAUSE and
DISP Volume light up
simultaneously. Enter the
5 6
volume with the keys
3 Start the pump with the
RUN/STOP key
k Pump dispenses at intervals
k Active mode blinks
k The dispensing or pause
cycle can be interrupted by
pressing RUN/STOP
a) pressing RUN/STOP again
continues the dispensing or
pause cycle, or
b) pressing the RESET key ab-
orts the interrupted dispensing
process
k The dispensing volume or
pause time can be changed even
during the dispensing process.
The newly entered set point ap-
pears shortly on the display.
k During the dispensing process
the following values can be
retrieved with the MODE-key:
– speed (PUMP rpm)*
– fl ow rate (PUMP Flow rate)*
– totally dispensed volume (TO-
TAL)
*The rotation speed and fl ow
rate can be changed with the
5 6
keys.
If necessary, calibrate the volume
as indicated on page 28.

Dosage par intervalles

(selon volume)
Dosage répétitif selon le volume
avec un temps de pause prédéfi ni
1 Passer avec la touche MODE
sur PAUSE Time
Introduire le temps de pause
(0.10s–999h)
2 Presser 2 fois la touche MODE
k les deux diodes électrolu-
mi-nescentes PAUSE et DISP
Volume s'allument simultané-
ment. Introduire le volume au
5 6
moyen des touches
3 Mettre en route avec RUN/STOP
k La pompe dose par intervalles
k Le mode actif clignote.
k Le cycle de dosage ou de
pause peut être interrompu
avec la touche RUN/STOP
a) presser RUN/STOP pour con-
tinuer le cycle de dosage ou de
pause, ou
b) presser la touche RESET
pour interrompre défi nitive-
ment le processus de dosage.
k Le volume de dosage peut
également être modifi é en cours
5 6
de dosage avec les touches
La nouvelle valeur saisie apparaît
brièvement sur l'affi chage.
k Pendant le dosage, les valeurs
suivantes peuvent être lues avec
la touche MODE et être modifi ées
5 6
avec les touches .
– nombre des tours (PUMP rpm)
– Débits (PUMP Flow rate)*
– Débit total (TOTAL)
*Le nombre de tours et le débit
peuvent être modifi és pendant le
5 6
dosage avec les touches
Si nécessaire, calibrer le volume
comme indiqué à la page 28.
