2.1.6 Produktdokumentation

Durch die Schaltfläche „

2.2 KNX

Die Registerkarte „KNX" dient der Deklaration des KNX-IP Gateways und des Imports der
KNX-Gruppenadressen mit Hilfe der OPC-Projektdatei.

2.2.1 KNX-IP-Gateway definieren

Um die KNX-Funktionalität des Smart Visu Servers verwenden zu können ist eine
Verbindung zur KNX-Anlage über eine KNX-IP-Datenschnittstelle erforderlich, welches
vom Smart Visu Server über das IP-Netzwerk erreicht werden kann.
Empfohlen wird die Verwendung eines der folgenden KNX-IP-Datenschnittstellen:
-
Fa. Jung: KNX IP-Schnittstelle Art.-Nr.: IPS 200 REG
-
Fa. Jung: KNX IP-Router Art.-Nr.: IPR 200 REG
Dem Smart Visu Server muss die aktuelle IP-Adresse der KNX-IP Datenschnittstellen
mitgeteilt werden. Am einfachsten ist diese aus der ETS-Konfiguration des Gerätes
(statische IP Adresse aktiv) oder aus dem Netzwerk-Router (DHCP aktiv) zu ermitteln. Die
ermittelte IP-Adresse der KNX-IP Datenschnittstellen ist im Feld „KNX-IP-Gateway"
einzutragen (1).
Unmittelbar bei der Eingabe wird die Verbindung zur KNX-IP-Datenschnittstelle überprüft.
Die Prüfung wird bei erfolgreicher Verbindung durch einen grünen Haken ( ), bei
fehlerhafter Verbindung ein orangenes Dreieck ( ) am Ende der Eingabezeile (2)
visualisiert.
Die Schaltfläche ( ) stellt weiterführende Informationen zur KNX-IP Datenschnittstelle zur
Verfügung (3).
1
Bei fehlerhafter Verbindung überprüfen Sie bitte folgende Einstellungen:
-
Die KNX-IP-Datenschnittstelle ist eingeschaltet und mit dem IP-Netzwerk verbunden
-
Die KNX-IP-Datenschnittstelle besitzt eine für Ihr System gültige IP-Adressvergabe
o IP-Adresse
o Subnetzmaske
o Routing-Multicast-Adresse
-
Die KNX-IP-Datenschnittstelle ist auf den Port 3671 eingestellt
SV- SERVER / SV-SERVER-INT
?
" (6) kann die Produktdokumentation aufgerufen werden.
2
3

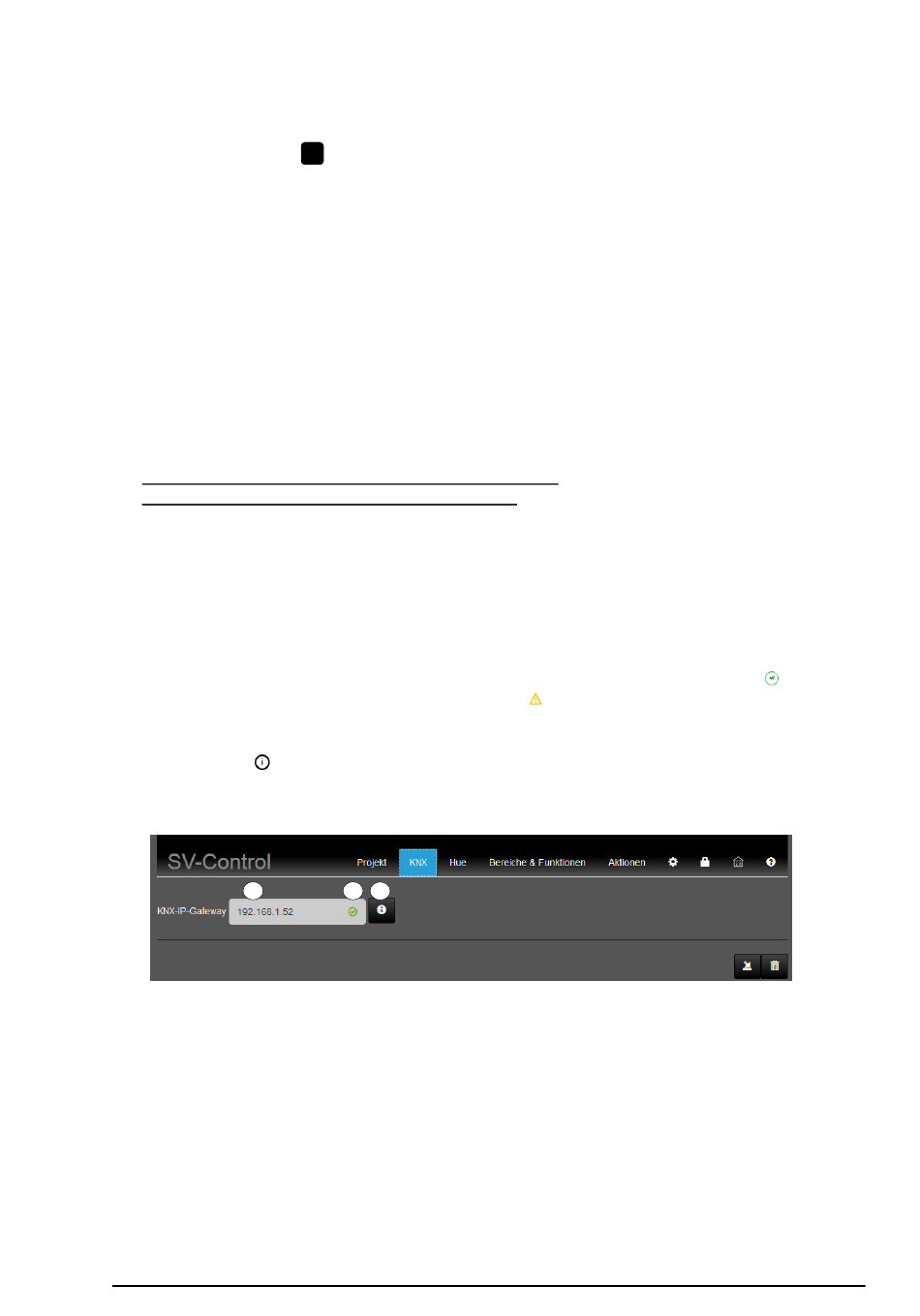

Abbildung 9: KNX-IP-Gateway deklarieren
15 / 187
