Gerber Technology GERBERplotter XLp Series Getting Started Manual page 81

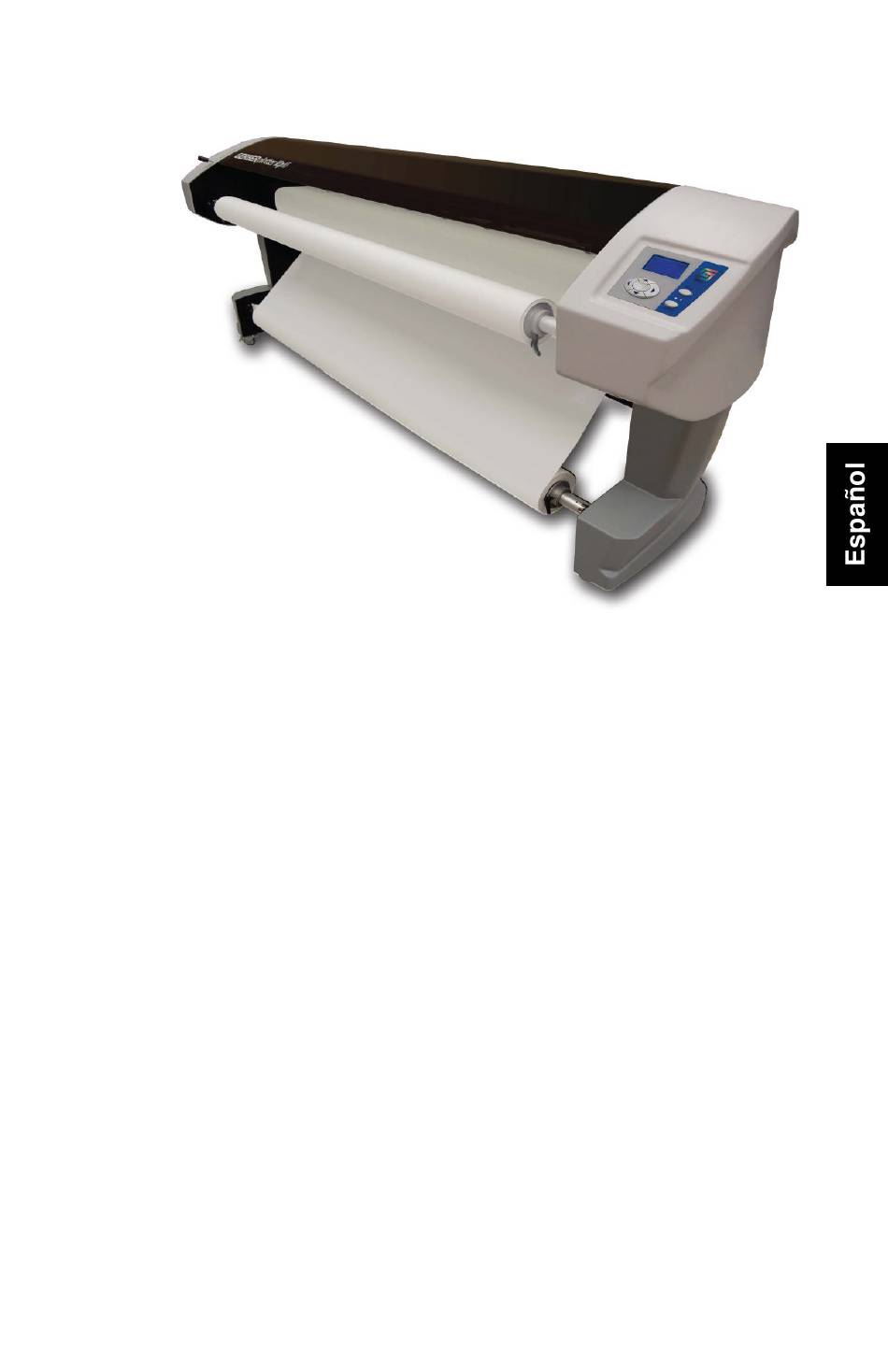

Figura 21. Graficador con papel instalado
27. Saque uno de los paquetes de cartuchos de chorro de tinta
HP45 de la caja de componentes (Figura 6). Retire y
deseche la película verde que está en la parte inferior del
cartucho.
28. Levante la cubierta delantera para dejar al descubierto el
portacartuchos de chorro de tinta y levante la parte superior
de la primera ranura.
29. Coloque el cartucho de chorro de tinta en la ranura vacía,
con la etiqueta HP45 de cara hacia adelante.
30. Con cuidado, empuje hacia abajo la parte superior para
afianzar el cartucho de chorro de tinta.
Repita los pasos según sea necesario para la instalación de cada
cartucho adicional.
________________________________________________
19
