17. Inserte la barra del rodillo de alimentación a través del
núcleo hueco del rodillo de papel (Figura 16).
Figura 16. Rodillo de papel y componentes
1.
2.
3.
18. Coloque los mandriles en cada extremo de la barra del
rodillo de alimentación y con las palancas negras adjuntas
apriete al lado del rodillo de papel (Figura 17).
________________________________________________

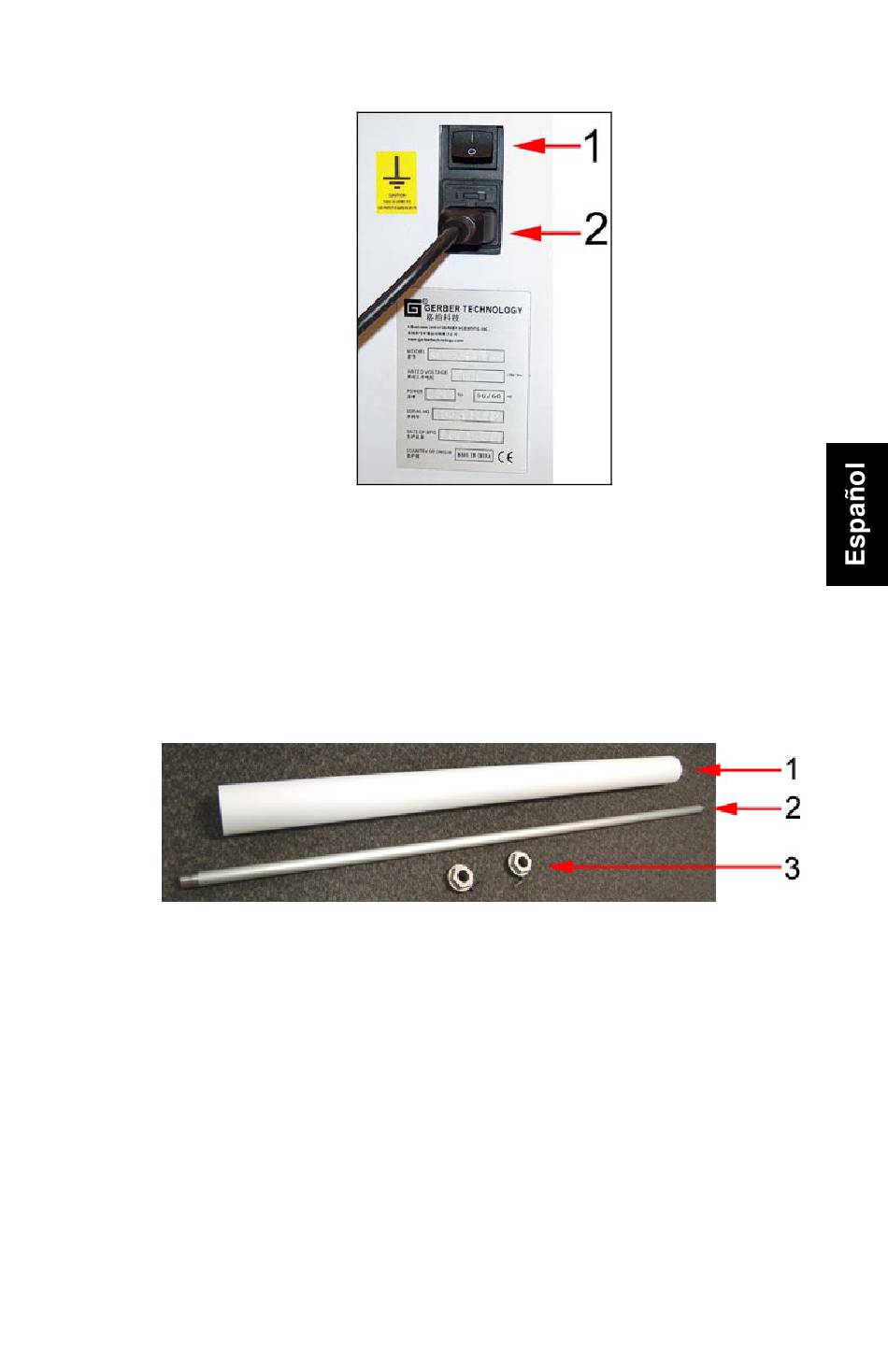

Figura 15. Cable de alimentación
Claves de la figura
Interruptor de encendido en la posición de
encendido
Cable de alimentación en la toma
Claves de la figura
Rodillo de papel
Barra del rodillo de alimentación
Mandriles
