Instalación del hardware
NOTA: Se necesita la colaboración de dos personas para realizar
la instalación del hardware.
1. Levante y quite la parte superior de la caja para ver el
graficador XLp (Figura 4) y su contenido (Figura 5).

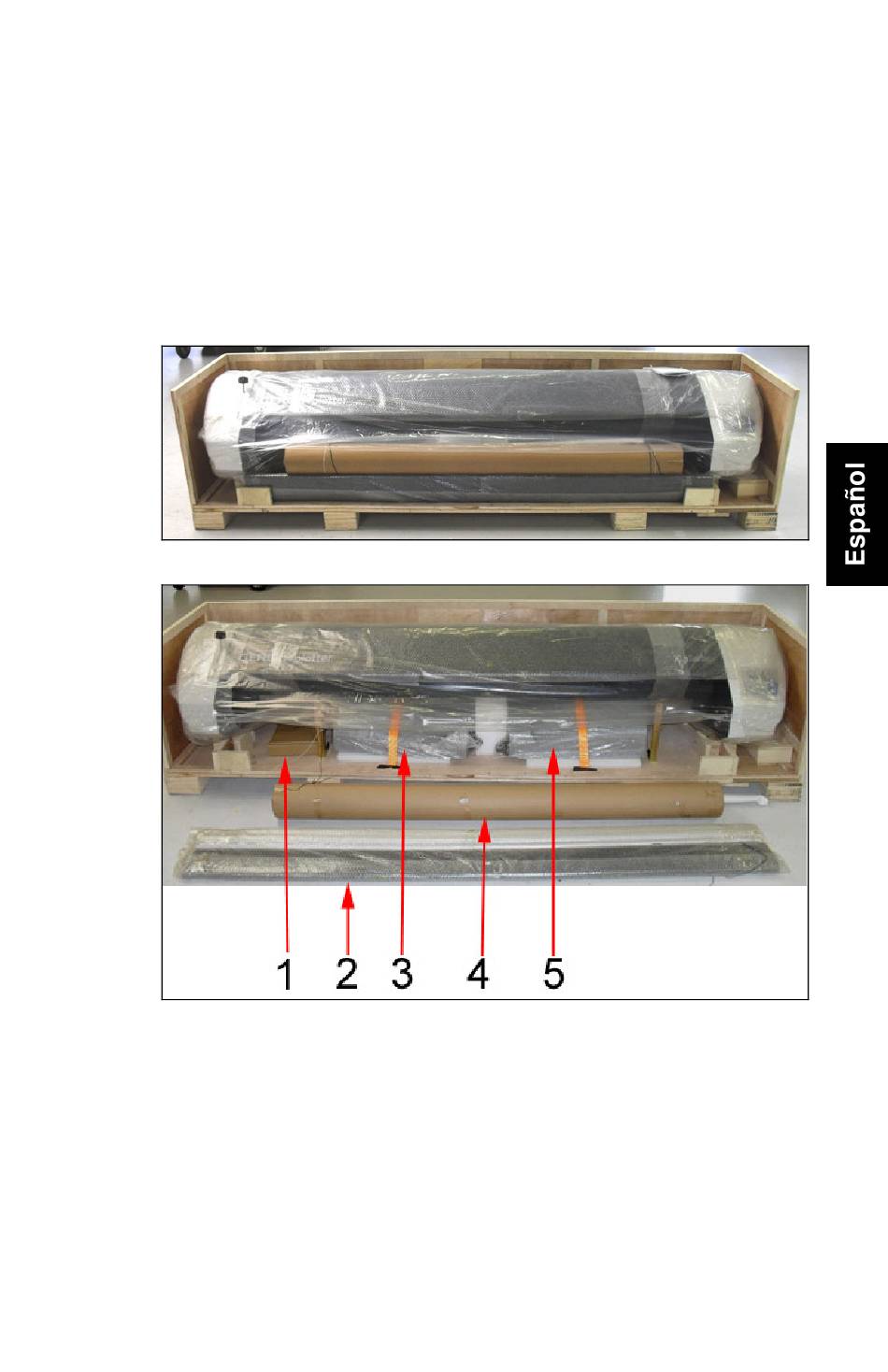

Figura 4. Graficador XLp en la caja
1. Caja de componentes
2. Componentes del
travesaño y barra
________________________________________________
Figura 5. Contenidos de la caja
Claves de la figura
7
3. Columna lateral izquierda
4. Rollo de papel de 1,82 m
(72 pulg.)
5. Columna lateral derecha
