Haga un gráfico de prueba en el GERBERplotter
serie XLp
Esta sección contiene las instrucciones detalladas para hacer un gráfico
con la serie XLp y WinPlot.
Para hacer un gráfico con el software AccuMark, consulte la
documentación de graficado con AccuMark.
Lea el apartado Instrucciones de seguridad antes de poner en
funcionamiento el graficador.
1. Compruebe que el graficador serie XLp esté encendido y en
línea.
2. Compruebe que el papel esté cargado correctamente.
3. En la computadora, haga clic en el incono de interfaz del XLp
situado en el área de estatus de la barra de tareas.
4. Seleccione Plot Files ("Archivos de gráfico").

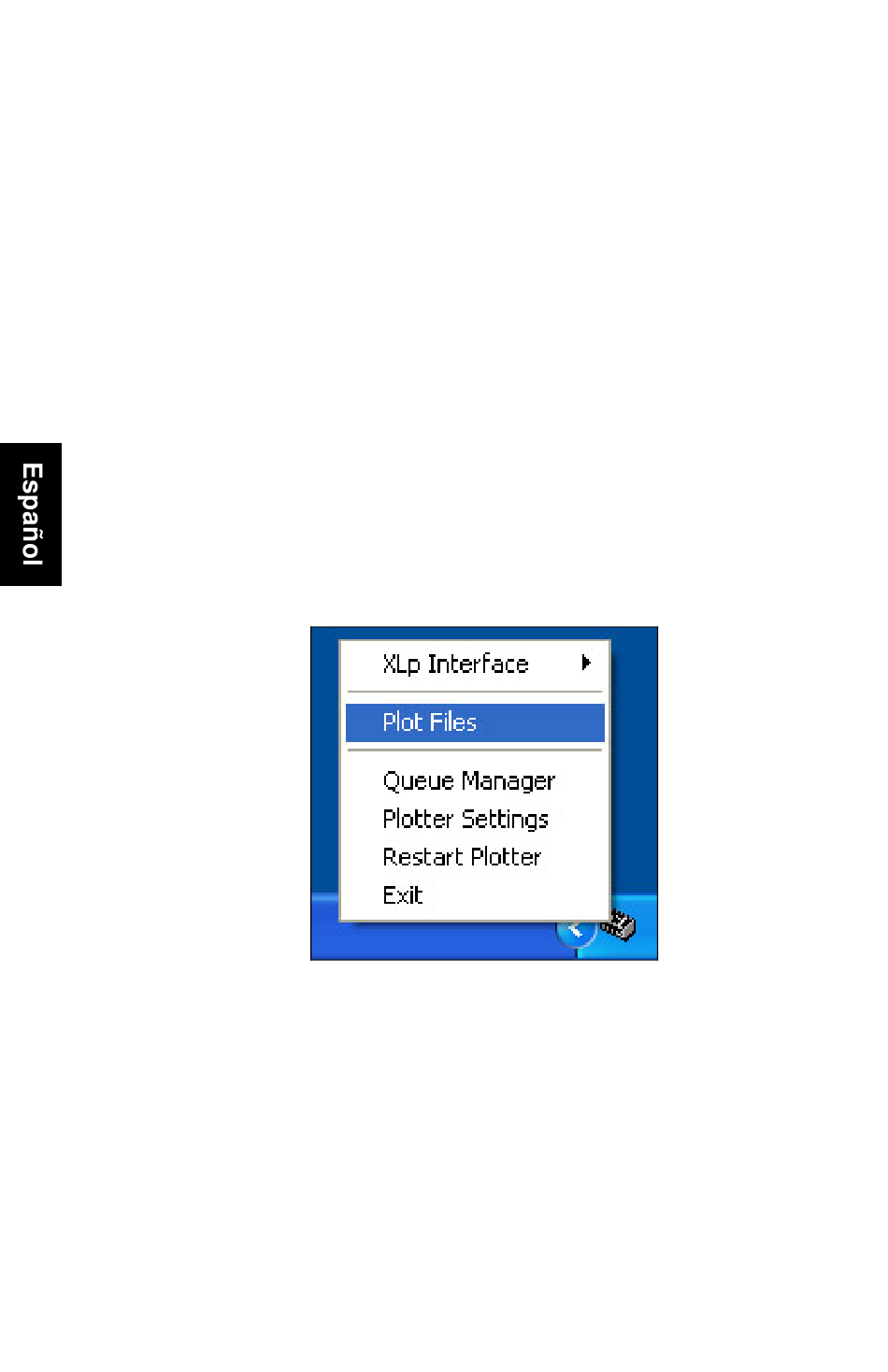

Figura 44. Icono de la interfaz del XLp
Aparecerá la ventana WinPlot (Figura 45).
5. Haga clic en Add ("Agregar").
