Calibración de la alineación de la separación del
cartucho
NOTA: El valor predeterminado es 261 (26,1 cm o 261 mm).
1. Haga clic en el botón Start Cartridge Separation Alignment
("Comenzar alineación de la separación del cartucho") (Figura
39) para ejecutar la alineación del cabezal Y.
NOTA: El graficador comenzará a imprimir.
2. Examine el gráfico para observar la línea y determinar el
correspondiente valor numérico que mejor represente las dos
líneas impresas.
3. Sume o reste de 261 el valor numérico del paso 2.
4. Introduzca el valor numérico del paso 2 en los cuadros
Cartridge #1/Cartridge #2 ("Cartucho n.º 1/Cartucho n.º 2").
5. Haga clic en Apply.
6. Repita la calibración, de ser necesario.

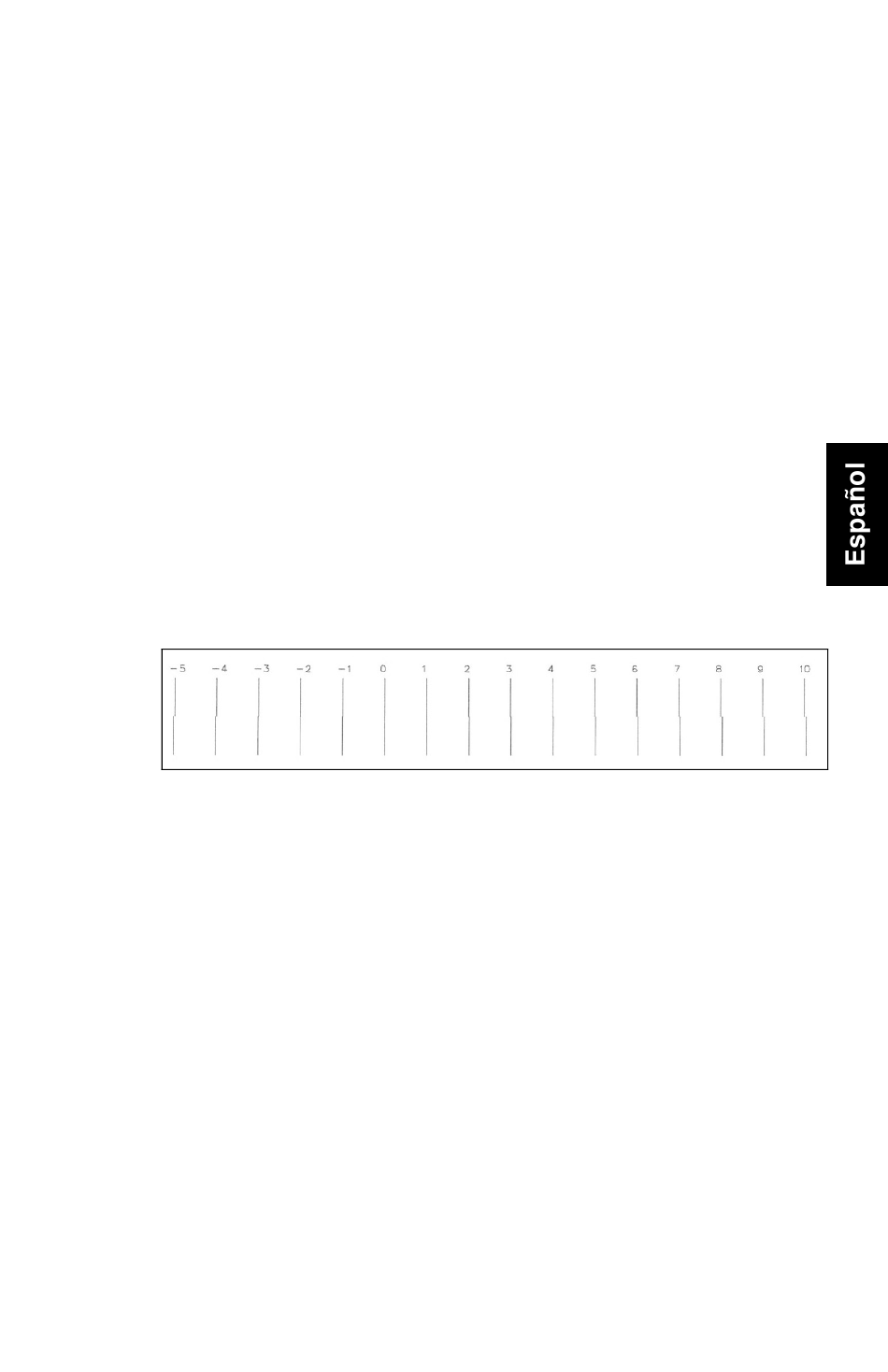

Figura 42. Calibración de la alineación de la separación del cartucho
