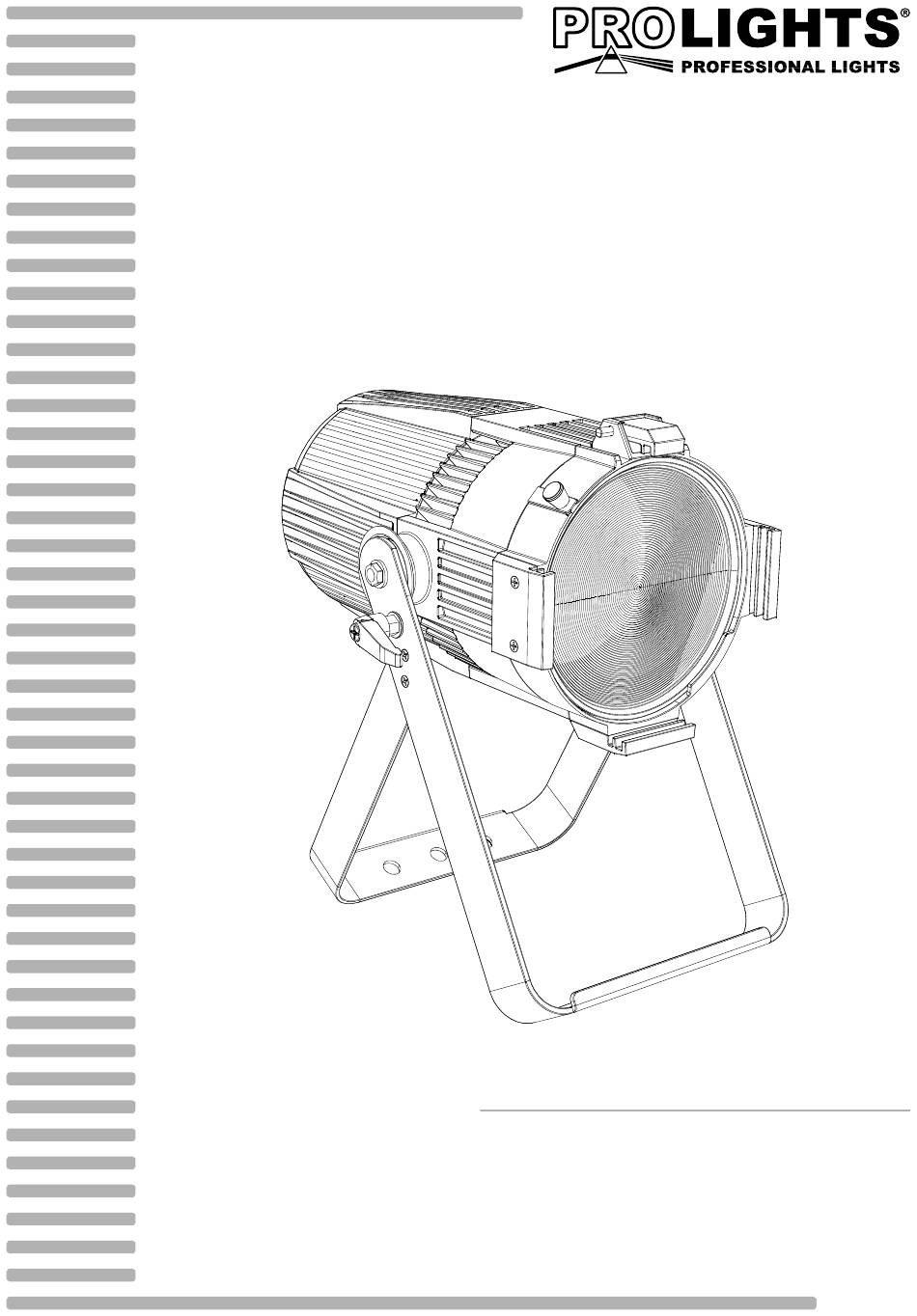

ECLIPSEPARFC
RGB + WARM WHITE HQ AND FLEXIBLE LED
PAR
USER MANUAL
MANUALE UTENTE
EN - IT

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECLIPSEPARFC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights ECLIPSEPARFC

Summary of Contents for ProLights ECLIPSEPARFC

  • Page 1 ECLIPSEPARFC RGB + WARM WHITE HQ AND FLEXIBLE LED USER MANUAL MANUALE UTENTE EN - IT...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    Master/Slave Effects Static Mode 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting • ECLIPSEPARFC Packing content • User manual • Power cable • Additional optics: 24° (included), 65° lens (included) • Gel frame holder included...

  • Page 4: General Instructions

    ECLIPSEPARFC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 5: Introduction

    TVs and corporate applications. ECLIPSEPARFC features a 150W RGB + warm white and delivers a superior white CTC (CRI>92 and R9>94) and colour mixing. The fixture includes an extensive range of accessories including barn doors, filter frame, egg crate and a multitude of interchangeable lenses.
  • Page 6 ECLIPSEPARFC CONTROL • Protocols: DMX512, RDM • DMX channels: 4 / 6 / 10channel • RDM: RDM ready for fixture remote monitor and settings • Display: black OLED high resolution display • Firmware upgrade: yes, via USB-DMX interface (UPBOX1) not included •...

  • Page 7: Operating Elements And Connections

    ECLIPSEPARFC 1.2 OPERATING ELEMENTS AND CONNECTIONS ECLIPSEPARFC Fig.2 1. LOCKING KNOB for mounting bracket. 2. MOUNTING BRACKET. 3. CONTROL PANEL with display and 4 button used to access the control panel functions and manage them. 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +.

  • Page 8: Installation

    2.1 MOUNTING ECLIPSEPARFC may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 9: Functions And Settings

    - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the ECLIPSEPARFC connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 10: Menu Structure

    ECLIPSEPARFC 3.3 MENU STRUCTURE MENU CONNECT ð DMX Address ð Value (001-512) DMX Mode ð ð 1 Ch ð Amber Shift on Theater Color Temperature: 2800K 3200K 3500K 4000K 4500K <-025-025> 5000K 5600K 6000K 6500K White Calibration: Red <000-255> Green <000-255>...
  • Page 11 ECLIPSEPARFC ð White Balance Manual: Red <125-255> Green <125-255> Blue <125-255> White <125-255> Led Frequency ð 600Hz 1200 Hz 2000 Hz 4000 Hz 6000Hz 25kHZ ð Fan Mode Auto Silent ð Factory Reload NO-Yes INFORMATION ð Fixture Hours ð 0-9999 Version ð...

  • Page 12: Dmx Mode

    • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the ECLIPSEPARFC with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the ECLIPSEPARFC.

  • Page 13: Channels Dmx

    ECLIPSEPARFC 3.7 CHANNELS DMX 1 CHANNEL 5 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K -3200K 000 - 031 3200K-3500 K 032 - 063 2 CHANNELS...
  • Page 14 ECLIPSEPARFC 6 CHANNELS 10 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 6 Ch 1 10 Ch 1 DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K -3200K 000 - 031 0~100% 000 - 255 3200K-3500 K 032 - 063...
  • Page 15 ECLIPSEPARFC 15 CHANNELS 4 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 15 Ch 1 4 Ch 2 DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE 0~100% 000 - 255...
  • Page 16 ECLIPSEPARFC 10 CHANNELS 15 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 10 Ch 2 15 Ch 2 DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255...

  • Page 17: Fixture Settings

    ECLIPSEPARFC 3. 8 FIXTURE SETTINGS It is possible to change the parameter value in the following way: DIMMER • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows DIM MODE, and press the button ENTER to confirm.

  • Page 18: Effects

    ECLIPSEPARFC EFFECTS The unit independently runs through its show. Before you send an automatic program you need to set the drive as Master/Alone: • Press the MENU button to access the main menu. • Press the UP/DOWN button to scroll the menu, select the Effects icon, then press the ENTER button to enter the next menu.

  • Page 19: Maintenance

    ECLIPSEPARFC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 20 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 21 Master/Slave Effects 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi • ECLIPSEPARFC Contenuto dell'imballo: • Manuale utente • Cavo di alimentazione • Ottiche aggiuntive: 24° (inclusa), 65° (inclusa) • Telaio porta gelatina incluso...

  • Page 22: Avvertenze Generali

    ECLIPSEPARFC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 23: Introduzione

    TVs and corporate applications. ECLIPSEPARFC features a 150W RGB + warm white and delivers a superior white CTC (CRI>92 and R9>94) and colour mixing. The fixture includes an extensive range of accessories including barn doors, filter frame, egg crate and a multitude of interchangeable lenses.
  • Page 24 ECLIPSEPARFC CONTROLLO • Protocolli: DMX512, RDM • Canali DMX: 4 / 6 / 10channel • RDM: RDM ready per controllo e impostazioni remote della fixture • Display: display black OLED ad alta risoluzione • Aggiornamento firmware: si, con interfaccia USB-DMX (UPBOX1) non inclusa •...

  • Page 25: Elementi Di Comando E Di Collegamento

    ECLIPSEPARFC 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI ECLIPSEPARFC Fig.2 1. MANOPOLA STAFFA. 2. STAFFA. 3. PANNELLO DI CONTROLLO con display e 4 pulsanti per accesso e gestione delle funzioni. 4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +.

  • Page 26: Installazione

    20 cm. Quindi orientare il proiettore. NOTA - Per l’installazione del proiettore ECLIPSEPARFC inserire il gancio o un morsetto idoneo per fissarlo ad un sistema sospeso.

  • Page 27: Funzioni E Impostazioni

    ATTENZIONE - Assicurararsi di togliere la tensione di alimentazione prima di iniziare qualsiasi intervento di manutenzione. 3.2 IMPOSTAZIONE BASE Il ECLIPSEPARFC dispone di un display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). Fig.4- Funzione dei tasti MENU...

  • Page 28: Struttura Menù

    ECLIPSEPARFC 3.3 STRUTTURA MENU MENU CONNECT ð DMX Address ð Value (001-512) DMX Mode ð ð 1 Ch ð Amber Shift on Theater Color Temperature: 2800K 3200K 3500K 4000K 4500K <-025-025> 5000K 5600K 6000K 6500K White Calibration: Red <000-255> Green <000-255>...
  • Page 29 ECLIPSEPARFC ð White Balance Manual: Red <125-255> Green <125-255> Blue <125-255> White <125-255> Led Frequency ð 600Hz 1200 Hz 2000 Hz 4000 Hz 6000Hz 25kHZ ð Fan Mode Auto Silent ð Factory Reload NO-Yes INFORMATION ð Fixture Hours ð 0-9999 Version ð...

  • Page 30: Modalità Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman- dare la funzione del primo canale DMX, si deve impostare sul ECLIPSEPARFC l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start: 3.5 CONFIGURAZIONE CANALI DMX...

  • Page 31: Canali Dmx

    ECLIPSEPARFC 3.7 CANALI DMX 1 CHANNEL 5 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K -3200K 000 - 031 3200K-3500 K 032 - 063 2 CHANNELS...
  • Page 32 ECLIPSEPARFC 6 CHANNELS 10 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 6 Ch 1 10 Ch 1 DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 2800K -3200K 000 - 031 0~100% 000 - 255 3200K-3500 K 032 - 063...
  • Page 33 ECLIPSEPARFC 15 CHANNELS 4 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 15 Ch 1 4 Ch 2 DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE 0~100% 000 - 255...
  • Page 34 ECLIPSEPARFC 10 CHANNELS 15 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 10 Ch 2 15 Ch 2 DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE 0~100% 000 - 255 0~100% 000 - 255 GREEN 0~100% 000 - 255...

  • Page 35: Funzioni Del Dispositivo

    ECLIPSEPARFC 3.8 FUNZIONI DISPOSITIVO Per il ECLIPSEPARFC è possibile accedere alle seguenti funzioni dispositivo: DIMMER • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, scorrere nel menu, selezionare l’icona Advanced, scorrere nel MENU fino a quando sul display non compare Dim Mode, quindi premere il tasto ENTER.

  • Page 36: Modalità Automatica

    ECLIPSEPARFC 3.10 OPERAZIONI IN MODALITÀ AUTOMATICA MASTER/SLAVE Master/Slave muoversi con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER. - Master, se l’unità è collegata in serie ad altre unità ed essa svolge la funzione di Master; - Slave, se l’unità non è collegata ad altre unità.

  • Page 37: Manutenzione

    ECLIPSEPARFC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 40 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
