ProLights ECLIPSEFC User Manual

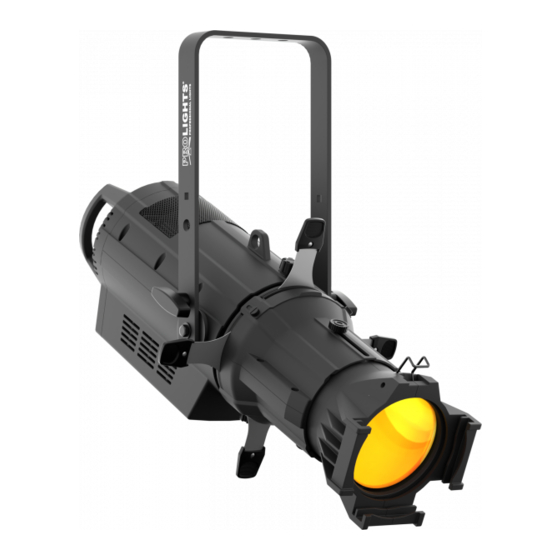

Led profiler
Hide thumbs Also See for ECLIPSEFC:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

ECLIPSEFC
ECLIPSEFC
MANUALE UTENTE
LED PROFILER
ECLIPSELB19
ECLIPSELB26
ECLIPSELB36
ECLIPSELB50
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECLIPSEFC and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights ECLIPSEFC

Summary of Contents for ProLights ECLIPSEFC

  • Page 1 ECLIPSEFC LED PROFILER ECLIPSEFC ECLIPSELB19 ECLIPSELB26 ECLIPSELB36 ECLIPSELB50 MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 15 Bilanciamento bianco 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • ECLIPSEFC Contenuto dell'imballo: • Staffa di fissaggio • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    ECLIPSEFC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ECLIPSEFC INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    ECLIPSEFC - 1 - INTRODUZIONE 1.1 DESCRIZIONE ECLIPSE FullColor infrange i limiti della tecnologia LED applicata nel campo degli ellissoidali, offrendo una riproduzione cromatica sull’intero spettro e mantenendo un’alta consistenza del colore. ECLIPSE FC con- sente una precisa emulazione del bianco: dal Tungsteno ai toni del bianco neutro; è dotato di una sorgen- te luminosa RGB + Lime Green che permette un aumento del flusso luminoso in tinte bianche e completa la resa cromatica con colori che non erano raggiungibili con dispositivi di generazione precedente.
  • Page 7 • Connessioni di alimentazione: PowerCON in/out • IP: 20 • Raffreddamento: Sistema di dissipazione a liquido • Sospensione e fissaggio: Staffa per il fissaggio in sospensione e per il posizionamento del proiettore con qualsiasi orientamento • Dimensioni (LxAxP): 734x342x342mm ECLIPSEFC + ECLIPSELB Disegno tecnico Fig.1...

  • Page 8: Configurazione Eclipse

    1.3 CONFIGURAZIONE ECLIPSEFC Configurazione Middle part, Reflector Housing compatibile con ottiche 19°, 26°, 36°, 50° ECLIPSEFC ECLIPSELB19 ECLIPSELB26 Ottica per sagomatore ECLIPSEFC, Ottica per sagomatore ECLIPSEFC, angolo 19° angolo 26° Oppure ECLIPSELB36 ECLIPSELB50 Ottica per sagomatore ECLIPSEFC, Ottica per sagomatore ECLIPSEFC, angolo 36°...

  • Page 9: Elementi Di Comando E Di Collegamento

    3. MANIGLIA 12. POWER IN (PowerCON IN): per il collegamento 4. ECLIPSEFC ad una presa di rete (100-240V~/50-60Hz) 5. SAFETY EYE per l’aggancio al cavo di sicurezza tramite il cavo rete in dotazione. 6. OTTURATORE 13.
  • Page 10 - 2 - INSTALLAZIONE 2.1 MONTAGGIO L’ ECLIPSEFC può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla staf- fa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    Per spegnere l’ ECLIPSEFC, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore. 3.2 IMPOSTAZIONE BASE L’ ECLIPSEFC dispone di un LCD display e 4 pulsanti per accesso alle funzioni del pannello di controllo e la loro gestione (fig.4). MENU...

  • Page 12: Struttura Menu

    ECLIPSEFC 3.3 STRUTTURA MENU MENU Remark ð DMX Address Value (001-512) Default: 001 ð ð DMX Channel Theater 1 Ch Default: 8 CH 3 Ch 5 Ch ð Tour 4 Ch 8 Ch 11 Ch ð Dimmer Mode Default: Off...
  • Page 13 ECLIPSEFC ð White 2700K White 3200K White 4200K White 5000K White 5500K White 6000K White 7000K White 8000K White 9000K White 10000K ð ð Manual color Mix Value (000-255) ð Green Value (000-255) ð Blue Value (000-255) ð Lime Value (000-255) ð...

  • Page 14: Modalità Static

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX dell’ ECLIPSEFC e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 16.

  • Page 15: Modalità Dmx

    DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sull’ ECLIPSEFC l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 16: Collegamenti Della Linea Dmx

    ECLIPSEFC 3.10 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 17: Canali Dmx

    ECLIPSEFC 3.12 CANALI DMX THEATER - 1 CANALE THEATER - 5 CANALI MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 NOTE - CHOOSE THE COLOR PRESET IN WHITE CALIBRATION...
  • Page 18 ECLIPSEFC TOUR - 8 CANALI TOUR - 11 CANALI MODE MODE FUNCTION FUNCTION Value Value 8 Ch 11 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE 0~100% 000 - 255 0~100% 000 - 255 GREEN...

  • Page 19: Funzioni Dispositivo

    ECLIPSEFC 3.13 FUNZIONI DISPOSITIVO Per l’ ECLIPSEFC è possibile accedere alle seguenti funzioni dispositivo: Dimmer • Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente fino a quando sul display non compare DIM MODE, quindi premere il tasto ENTER.

  • Page 20: Bilanciamento Bianco

    ECLIPSEFC • Selezionare con i tasti UP/DOWN la funzione VERSION e premere ENTER. • Il display indicherà la versione firmware del proiettore. • Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im- postazione.

  • Page 21: Manutenzione

    ECLIPSEFC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 22 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 23 3. 13 Fixture settings 3. 14 Fixure information 3. 15 White calibration 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • ECLIPSEFC Packing content • Mount bracket • Power cable • User manual...

  • Page 24: Safety

    ECLIPSEFC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 25: General Information

    ECLIPSEFC GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 26: Introduction

    ECLIPSEFC - 1 - INTRODUCTION 1.1 DESCRIPTION ECLIPSE FullColor breaks the limits of LED technology applied into ellipsoidal fixtures, offering a full spec- trum chromatic reproduction and keeping high color consistency, as well as a precise white emulation from Tungsten to Neutral White tones. ECLIPSE FC features a RGB + Lime Green light source, in order to increase the lumen output in white tints and complete the color rendering with colors that were not reachable with luminaire of previous generation.
  • Page 27 • Power Connection: PowerCON in/out • IP: 20 • Cooling: Combination of liquid cooling system and low noise fan • Suspension And Fixing: Hanging bracket suitable for safe hanging and positioning • Dimensions (WxHxD): 734x342x342mm • Weight: 7kg ECLIPSEFC + ECLIPSELB Technical drawing Fig.1...

  • Page 28: The Configurations

    ECLIPSEFC 1.3 THE CONFIGURATIONS Configuration Middle part, compatible with Reflector Housing 19°, 26°, 36°, 50° optics ECLIPSEFC ECLIPSELB19 ECLIPSELB26 Optics for ECLIPSE profiler, Optics for ECLIPSE profiler, 19° beam 26° beam ECLIPSELB36 ECLIPSELB50 Optics for ECLIPSE profiler, Optics for ECLIPSE profiler, 36°...

  • Page 29: Operating Elements And Connections

    2. LOCKING KNOB for the mounting bracket used to access the control panel functions 3. HANDLE and manage them. 4. ECLIPSEFC 12. POWER IN (PowerCON IN): for connection to a 5. SAFETY EYE to attach safety cable. socket (100-240V~/50-60Hz) via the supplied 6.

  • Page 30: Installation

    2.1 MOUNTING ECLIPSEFC may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 31: Functions And Settings

    ECLIPSEFC - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession.

  • Page 32: Menu Structure

    ECLIPSEFC 3.3 MENU STRUCTURE MENU Remark ð DMX Address Value (001-512) Default: 001 ð ð DMX Channel Theater 1 Ch Default: 8 CH 3 Ch 5 Ch ð Tour 4 Ch 8 Ch 11 Ch ð Dimmer Mode Default: Off...
  • Page 33 ECLIPSEFC ð White 2700K White 3200K White 4200K White 5000K White 5500K White 6000K White 7000K White 8000K White 9000K White 10000K ð ð Manual color Mix Value (000-255) ð Green Value (000-255) ð Blue Value (000-255) ð Lime Value (000-255) ð...

  • Page 34: Static Mode

    • Select the desired DMX configuration (1CH - 3CH - 5CH or 4CH - 8CH - 11CH) through the buttons UP/DOWN. The tables on page 15 indicate the operating mode and DMX value. The ECLIPSEFC is equipped with 5-pole XLR connections.
  • Page 35 ECLIPSEFC • Press ENTER button to store. • Press the MENU button to go back or to meet the waiting time to exit the setup menu. To able to operate the ECLIPSE with a light controller, adjust the DMX start address for the first a DMX channel.

  • Page 36: Connection Of The Dmx Line

    ECLIPSEFC 3.10 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 37: Dmx Control

    ECLIPSEFC 3.12 DMX CONTROL THEATER - 1 CHANNEL THEATER - 5 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 1 Ch 5 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 NOTE - CHOOSE THE COLOR PRESET IN WHITE CALIBRATION...
  • Page 38 ECLIPSEFC TOUR - 8 CHANNELS TOUR - 11 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 8 Ch 11 Ch DIMMER DIMMER 0~100% 000 - 255 0~100% 000 - 255 DIMMER FINE 0~100% 000 - 255 0~100% 000 - 255 GREEN...

  • Page 39: Fixture Settings

    ECLIPSEFC 3.13 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Dimmer • Enter in Dimmer mode to select specific dimming curve, press the button MENU so many times until shows DIM MODE, and press the button ENTER to confirm.

  • Page 40: White Calibration

    ECLIPSEFC • Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically. Setting • Press the button MENU so many times until shows INFORMATION • In order to reset custom modes to default values select SETTING using the button UP/DOWN.

  • Page 41: Maintenance

    ECLIPSEFC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 42 Note...
  • Page 43 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 48 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
