RCP 101 D Remote Control Panel • Setup Guide (Continued)

RCP 101 D Rear Panel Features

A A
R
W E
P O
V A X
1 2
A M
B B
1 .0
C C

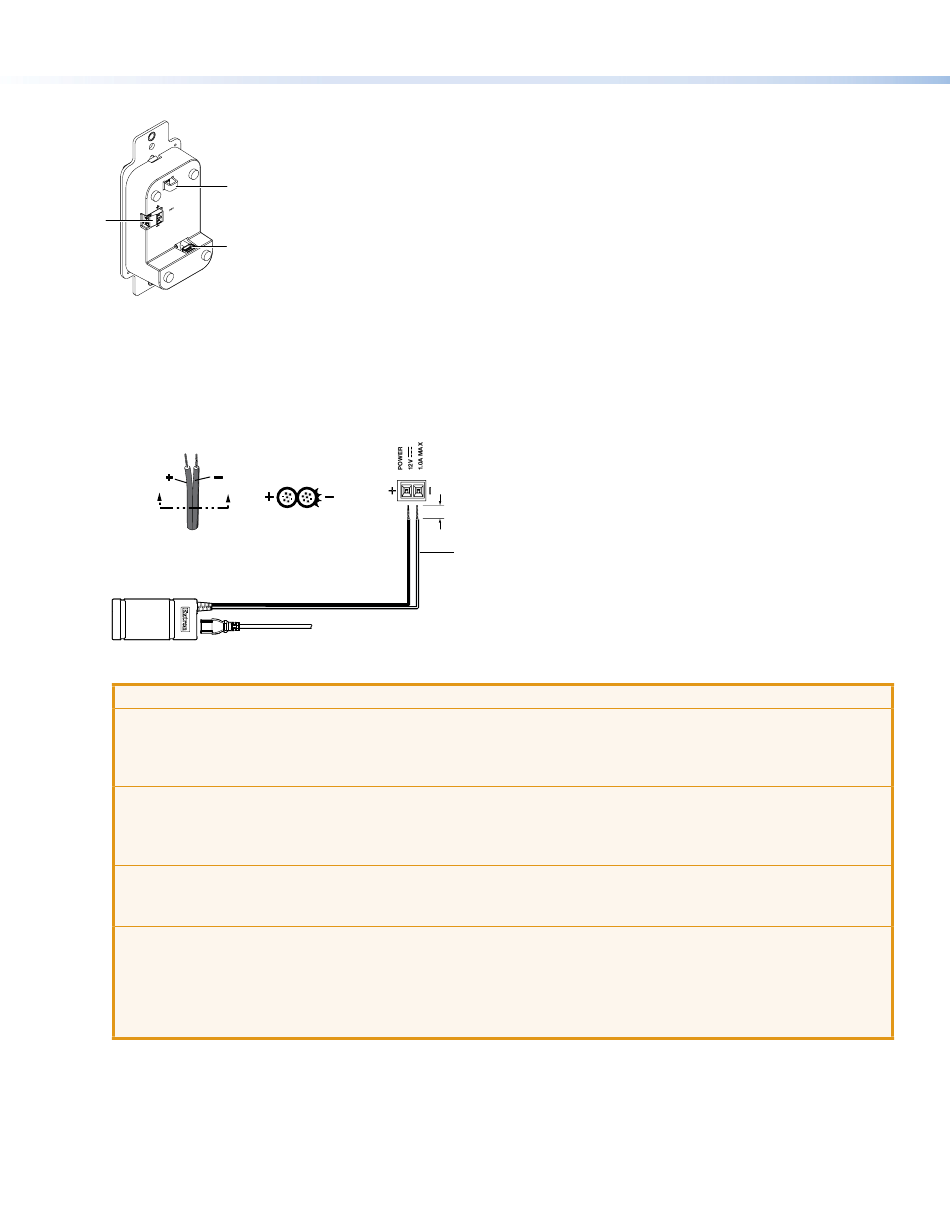

RCP 101 D Rear Panel (Shown without Wallplate)
Figure 2.
A Cable anchor — Use a zip tie to secure the USB cable to this anchor.
B Power input — The RCP 101 D can be powered with a 12 VDC, 1.5 A power supply or by connecting it to the SMP unit.
To power the unit with a power supply, connect the provided power supply to this input. Ensure that the polarity of the
•
wires is correct (figure 3,
To power the unit by connecting it to the SMP, use the provided cable to connect this input to the 2-pin power connector
•
on the rear panel of the SMP.
Ridges
Smooth
1 1
A A
Power Supply
Output Cord
Connecting power to the RCP 101 D
Figure 3.
ATTENTION:
• Always use a power supply supplied or specified by Extron. Use of an unauthorized power supply voids all
regulatory compliance certification and may cause damage to the supply and the unit.
• Utilisez toujours une source d'alimentation fournie par Extron. L'utilisation d'une source d'alimentation non
autorisée annule toute conformité réglementaire et peut endommager la source d'alimentation ainsi que l'unité.
• If not provided with a power supply, this product is intended to be supplied by a UL Listed power source marked
"Class 2" or "LPS" and rated output 12 VDC, minimum 1.0 A.
• Si ce produit ne dispose pas de sa propre source d'alimentation électrique, il doit être alimenté par une source
d'alimentation certifiée UL de classe 2 ou LPS et paramétré à 12 VDC et 1,0 A minimum.
• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall cavities.
• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les espaces
d'aération ou dans les cavités murales.
• The installation must always be in accordance with the applicable provisions of National Electrical Code ANSI/
NFPA 70, article 725 and the Canadian Electrical Code part 1, section 16. The power supply shall not be
permanently fixed to building structure or similar structure.
• Cette installation doit toujours être en accord avec les mesures qui s'applique au National Electrical Code ANSI/
NFPA 70, article 725, et au Canadian Electrical Code, partie 1, section 16. La source d'alimentation ne devra pas
être fixée de façon permanente à une structure de bâtiment ou à une structure similaire.
C USB connector — Connect the RCP 101 D to the SMP using the provided 15 foot (4.5 meter) USB mini B to USB type
A cable. Insert the USB mini B connector into the USB port on the RCP 101 D rear panel. Connect the other end of the
cable to the control USB A port on the rear panel of the SMP. To increase the distance up to 300 feet (100 m), use an Extron
Extender Plus Series twisted pair extender (see www.extron.com).
2
1
) and the wires are stripped correctly (
Power Receptacle
SECTION A–A
Smooth Ridged
+12 VDC input
– Return
Ground
all Devices
2
).
3/16"
2 2
(5 mm) Max.
DC Power Cord
