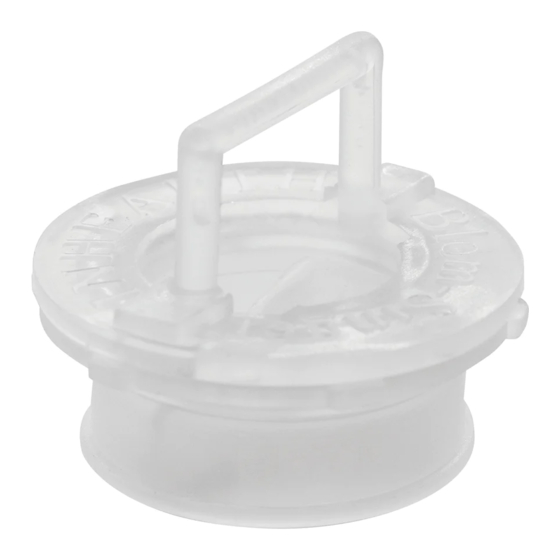

inhealth Blom-Singer Instructions For Use Manual

Adjustable tracheostoma valve
Hide thumbs Also See for Blom-Singer:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Instructions for Use Manual
Blom-Singer ® Adjustable
Tracheostoma Valve
USER Instructions For Use
5
R
37433-05E

Advertisement

loading
Need help?

Need help?

Do you have a question about the Blom-Singer and is the answer not in the manual?

Questions and answers

Related Manuals for inhealth Blom-Singer

Summary of Contents for inhealth Blom-Singer

  • Page 1 Blom-Singer ® Adjustable Tracheostoma Valve USER Instructions For Use 37433-05E...
  • Page 2 Effective October 2017 / Με ισχύ από τον 37433-05E Οκτώβριο του 2017 / ‫7102 רבוטקואמ ףקותב‬ Blom-Singer and InHealth Technologies are registered inger and InHealth trademarks of Freudenberg Medical, LLC Technologies are registered trad Patent(s): www.inhealthpatents.com 2 | 37433-05E...
  • Page 3 Adjustable Tracheostoma Valve Ρυθμιζόμενη βαλβίδα τραχειοστομίας Diagrams / Διαγράμματα Bibliography / Βιβλιογραφία USER Instructions For Use ΧΡΗΣΤΗΣ Οδηγίες χρήσης 37433-05E | 3...
  • Page 4 4 | 37433-05E...
  • Page 5 A glossary of terms appears at the end of this chapter. The Blom-Singer Adjustable Tracheostoma Valve (ATSV) for hands-free speech is an important element of the Blom-Singer Voice Restoration system. The original tracheoesophageal voice prosthesis was developed by Dr. Eric Blom and Dr. Mark Singer in 1978.

  • Page 6: How Supplied

    When used in conjunction with a voice prosthesis, the ATSV eliminates the need for digital stoma occlusion to produce voice. The Blom-Singer Adjustable Tracheostoma Valve should only be used by individuals trained in the use of tracheostomal prosthetic devices. HOW SUPPLIED The Blom-Singer Adjustable Tracheostoma Valve (ATSV) is available in a Starter Kit or as individual components.
  • Page 7 A tracheostoma housing is necessary for attachment of the ATSV over the tracheostoma. The user may choose from one of two housing options: the TruSeal Adhesive Housing or the Tracheostoma Valve Housing. TruSeal® Adhesive Housing The Blom-Singer TruSeal Adhesive Housing (diagram 6) is a 37433-05E | 7...

  • Page 8: Warnings And Precautions

    InHealth relies on the qualified, trained medical professional to instruct patients on the use and care of this device and to provide patients with the Blom-Singer instructions for use supplied with the product. If there are tears, cracks, or structural damage to the device, discontinue use.
  • Page 9 Blom-Singer ® Adjustable Tracheostoma Valve Cleaning Do not use solvents or petroleum-based products for cleaning or lubricating the device. These materials may damage silicone or cause the device to not work properly. Never use facial or toilet tissue to dry the ATSV device as particles of lint or fabric may be deposited onto the device that can be inhaled into the airway upon reinsertion.
  • Page 10 Blom-Singer Tracheostoma Housings Instructions For Use provided with the product. Insertion To insert the ATSV, grasp its outer rim and insert it partially into the lower rim of the previously applied tracheostoma housing (diagram 8). Gently push the ATSV until it snaps into place. A properly inserted ATSV will fit squarely inside the housing (diagram 9).
  • Page 11 Blom-Singer ® Adjustable Tracheostoma Valve ATSV Function When properly adjusted, the diaphragm flap valve remains in an open position during normal, quiet breathing and routine physical activity. As the user exhales to speak, the airflow pushes the valve to the closed position to provide an airtight seal during speech.

  • Page 12: Troubleshooting

    If the diaphragm flap valve becomes worn or damaged it may be replaced. A replacement diaphragm/faceplate is available from InHealth. To remove the old diaphragm/faceplate from the ATSV body, insert a coin into the slot located on the side of the ATSV. Gently twist to detach the diaphragm/faceplate from the body.
  • Page 13 Blom-Singer ® Adjustable Tracheostoma Valve Problem Air leak through or around diaphragm flap valve during speech. Causes and Remedies 1. Disassemble ATSV and thoroughly clean any mucus that may prevent the diaphragm flap valve from completely closing during speech. 2. Replace diaphragm/faceplate if it has become worn or does not work properly.
  • Page 14 SPECIAL ORDER PRODUCTS If this instruction manual accompanies a Special Order Product, there may be differences in the physical characteristics between the product and the product descriptions described in this instruction manual. These differences will not affect the safety or desired beneficial effect of the special order product. Special Order products are nonreturnable.
  • Page 15 Blom-Singer ® Adjustable Tracheostoma Valve Respiration The act or process of inhaling and exhaling; breathing; moving air into and out of the lungs. Also called ventilation. Respiratory Tract (laryngectomee) The air passage from the tracheostoma to the air sacs of the lungs, including the trachea, and bronchi through which air passes during breathing.
  • Page 16 16 | 37433-05E...
  • Page 17 επιτρέπει τη συνομιλία χωρίς χρήση των χεριών. Συμβατότητα με εναλλακτήρα θερμότητας-υγρασίας (HME) Η ATSV είναι το σύστημα HME/HumidiFilter® Blom-Singer®. Το πώμα HumidiFilter της ATSV εφαρμόζει πάνω από τη ATSV και λειτουργεί ως φίλτρο για την εναλλαγή θερμότητας-υγρασίας, για τη μείωση της ξηρότητας, των βλεννωδών εκκρίσεων και...
  • Page 18 οποίοι χρησιμοποιούν φωνητική πρόθεση. Όταν χρησιμοποιείται σε συνδυασμό με φωνητική πρόθεση, η ATSV εξαλείφει την ανάγκη δακτυλικής απόφραξης της στομίας για την παραγωγή της φωνής. H ATSV Blom-Singer πρέπει να χρησιμοποιείται μόνο από άτομα εκπαιδευμένα στη χρήση προσθετικών συσκευών τραχειοστομίας.
  • Page 19 Ρυθμιζόμενη βαλβίδα τραχειοστομίας Blom-Singer® Η ATSV (διάγραμμα 1) είναι προσυναρμολογημένη και αποτελείται από δύο τεμάχια: αφαιρούμενο διάφραγμα/εμπρόσθια πλάκα (1A) και κορμό (1B). Η συναρμολογημένη βαλβίδα δύο τεμαχίων εισάγεται σε θήκη τραχειοστομίας (διάγραμμα 6) η οποία λειτουργεί ως υποδοχή συγκράτησης της ATSV.
  • Page 20 από τις δύο επιλογές θήκης: την αυτοκόλλητη θήκη TruSeal ή τη θήκη τραχειοστομίας με βαλβίδα. Αυτοκόλλητη θήκη TruSeal® Η αυτοκόλλητη θήκη TruSeal Blom-Singer (διάγραμμα 6) είναι μια αναλώσιμη θήκη με σχεδίαση «όλα σε ένα», η οποία εξαλείφει την ανάγκη χρήσης θήκης τραχειοστομίας με βαλβίδα, αυτοκόλλητου...
  • Page 21 υγείας, όσον αφορά στην καθοδήγηση των ασθενών σχετικά με τη χρήση και τη φροντίδα αυτής της συσκευής και τη διάθεση των οδηγιών χρήσης του εν λόγω προϊόντος Blom-Singer στους ασθενείς, οι οποίες διατίθενται μαζί με το προϊόν. Εάν υπάρχουν σχισίματα, ρωγμές ή δομική βλάβη στο όργανο, διακόψτε...
  • Page 22 στο πίσω μέρος του παρόντος εγχειριδίου οδηγιών. Ο κλινικός ιατρός σας θα σας δώσει οδηγίες σχετικά με την τακτική χρήση και φροντίδα της ATSV Blom-Singer. Η ATSV, τα εξαρτήματα της συσκευής, η θήκη τραχειοστομίας και τα χέρια του χρήστη πρέπει να είναι πάντα τελείως καθαρά...
  • Page 23 Ρυθμιζόμενη βαλβίδα τραχειοστομίας Blom-Singer® Εισαγωγή Για να εισάγετε τη ATSV, πιάστε την εξωτερική στεφάνη της και εισάγετέ την εν μέρει στην κάτω στεφάνη της θήκης τραχειοστομίας που τοποθετήσατε προηγουμένως (διάγραμμα 8). Ωθήστε απαλά τη ATSV μέχρι να εφαρμόσει στη θέση της με...
  • Page 24 υγείας για να στεγνώσετε τη ATSV, καθώς ενδέχεται να γίνει εναπόθεση χνουδιών ή ινών στη συσκευή και εισπνοή τους στον αεραγωγό κατά την επανεισαγωγή. Μην καθαρίζετε, ούτε να τοποθετείτε τη ATSV σε νερό αν είναι συνδεδεμένο το πώμα HumidiFilter. Λειτουργία της ATSV Όταν...

  • Page 25: Αντιμετώπιση Προβλημάτων

    Ρυθμιζόμενη βαλβίδα τραχειοστομίας Blom-Singer® με τις διάφορες απαιτήσεις του όσον αφορά στην ομιλία και την αναπνοή. Η ρύθμιση ευαισθησίας της βαλβίδας επιτυγχάνεται πιο εύκολα όταν η ATSV έχει αφαιρεθεί από τη θήκη τραχειοστομίας. Για τη ρύθμιση της ATSV ενώ αυτή βρίσκεται στη θέση της στην...
  • Page 26 Πρόβλημα Η θήκη τραχειοστομίας δεν μένει εντελώς προσκολλημένη στο δέρμα για διάστημα 12-14 ωρών. Αιτίες και επανορθωτικές ενέργειες 1. Υπερβολική αντίσταση στη ροή αέρα διαμέσου της φωνητικής πρόθεσης και/ή του λάρυγγα. Επισκεφτείτε τον χειρουργό ή τον λογοπαθολόγο σας για αξιολόγηση. 2.
  • Page 27 Ρυθμιζόμενη βαλβίδα τραχειοστομίας Blom-Singer® Αιτίες και επανορθωτικές ενέργειες 1. Αποφεύγετε την επαναλαμβανόμενη εφαρμογή της θήκης την ίδια ημέρα. 2. Αφαιρείτε τη θήκη αργά και προσεκτικά ώστε να μην προκαλείται ερεθισμός. 3. Εφαρμόστε μία στρώση Shield Skin ή Skin-Prep στο δέρμα...
  • Page 28 του προϊόντος που περιλαμβάνονται στο παρόν εγχειρίδιο οδηγιών. Οι εν λόγω διαφορές δεν θα επηρεάσουν την ασφάλεια ή την επιθυμητή ευεργετική επίδραση του προϊόντος ειδικής παραγγελίας. Τα προϊόντα ειδικής παραγγελίας δεν επιστρέφονται. ΓΛΩΣΣΑΡΙΌ Αεραγωγός Η αεροφόρος οδός μέσω της οποίας ο αέρας φτάνει στους πνεύμονες.
  • Page 29 Ρυθμιζόμενη βαλβίδα τραχειοστομίας Blom-Singer® ή τη ATSV, για την παραγωγή τραχειοοισοφαγικής φωνής. Αναπνοή Η πράξη ή η διαδικασία εισπνοής και εκπνοής. Η μετακίνηση αέρα προς και από τους πνεύμονες. Ονομάζεται επίσης αερισμός. Αναπνευστική οδός (άτομο που έχει υποβληθεί σε λαρυγγεκτομή) Η...
  • Page 30 30 | 37433-05E...
  • Page 31 37433-05E | 31...
  • Page 32 32 | 37433-05E...
  • Page 33 37433-05E | 33...
  • Page 34 34 | 37433-05E...
  • Page 35 37433-05E | 35...
  • Page 36 36 | 37433-05E...
  • Page 37 37433-05E | 37...
  • Page 38 38 | 37433-05E...
  • Page 39 37433-05E | 39...
  • Page 40 40 | 37433-05E...
  • Page 41 37433-05E | 41...
  • Page 42 DIAGRAMS / ΔΙΑΓΡΑΜΜΑΤΑ 42 | 37433-05E...
  • Page 43 37433-05E | 43...
  • Page 44 44 | 37433-05E...
  • Page 45 BIBLIOGRAPHY / ΒΙΒΛΙΟΓΡΑΦΙΑ Additional references available upon request. / Επιπλέον αναφορές διατίθενται κατόπιν σχετικού αιτήματος. Blom, E.D.: “Some Comments on the Escalation of Tracheoesophageal Voice Prosthesis Dimensions, ” Arch Otolaryngol, 129: 500-502, 2003. Eerenstein, S.E., Grolman, W., Schouwenburg, P.F.: “Downsizing of Voice Prosthesis Diameter in Patients with Laryngectomy,”...
  • Page 46 10. Blom, E.D., Hamaker, R.C., Freeman, S.B.: “Postlaryngectomy Voice Restoration,” Lucente, F.E. (Ed.): Highlights of the Instructional Courses, Vol. 7. St. Louis: Mosby-Year Book. pp 3-10, 1994. 11. Blom, E.D., Singer M.I., and Hamaker, R.C. “A Prospective Study of Tracheoesophageal Speech, ” Arch Otolaryngol, 112: 440-447, 1986. 12.
  • Page 47 37433-05E | 47...
  • Page 48 UNITED STATES 1110 Mark Avenue Carpinteria, CA 93013-2918 USA Toll-Free: 800.477.5969 Toll-Free Fax: 888.371.1530 INTERNATIONAL Tel: +1.805.684.9337 Fax: +1.805.684.8594 E-mail: order@inhealth.com ORDER ONLINE www.inhealth.com Freudenberg Medical, LLC 1110 Mark Avenue Carpinteria, CA 93013-2918 USA www.inhealth.com EMERGO EUROPE Prinsessegracht 20 2514 AP The Hague...
