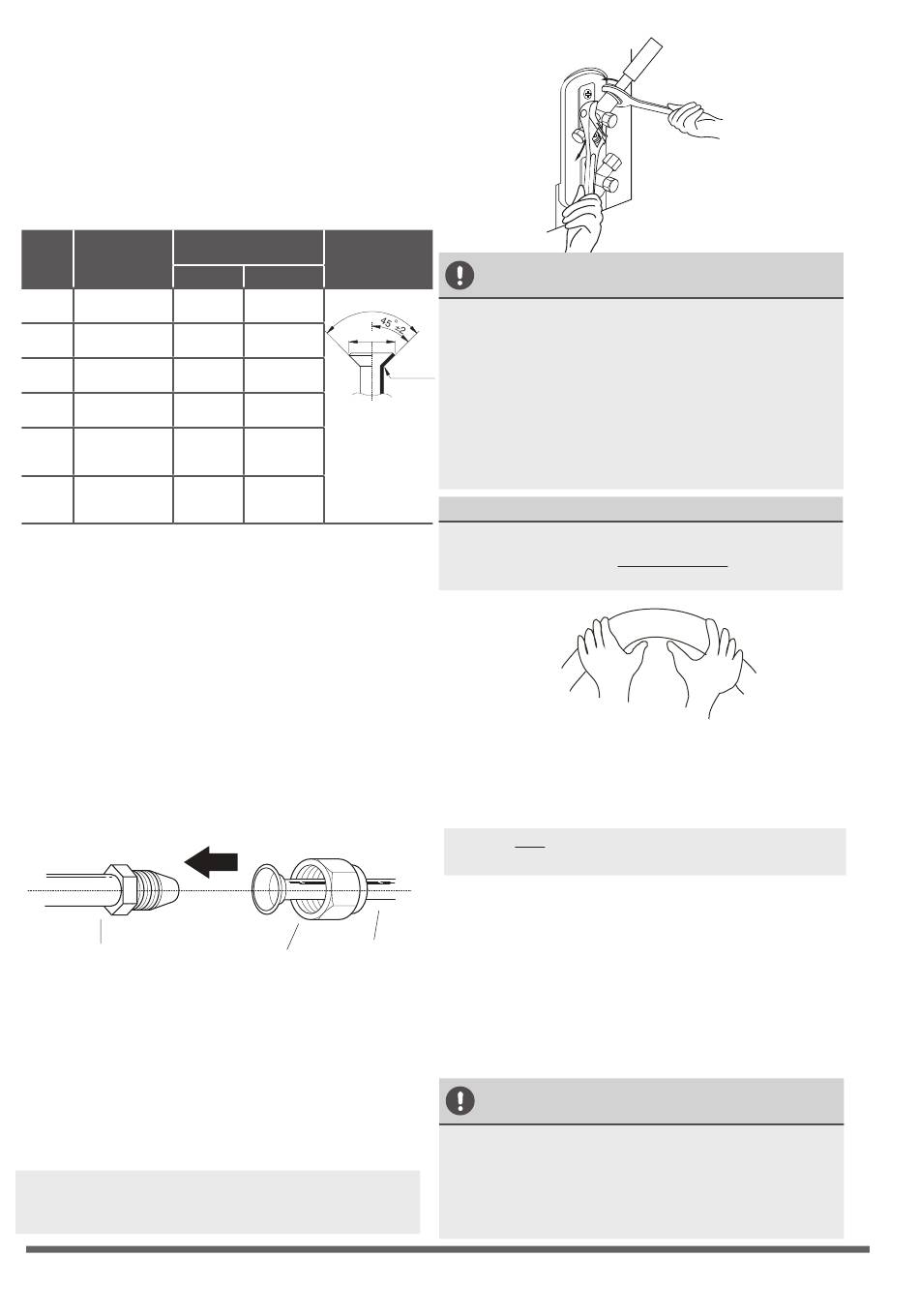

6. Montati dispozitivul de expansiune.
7. Rotiti manerul dispozitivului pentru
expansiune in sensul acelor de ceasornic
pana cand expansiunea este completa.
Expansiunea trebuie sa respecte
dimensiunile din tabelul de mai jos.
Tabel 7.2: Extensia conductei dupa forma
expansiunii
Diametrul Cuplu de
conductei torsiune
18-20 N.m
Ø 6.4
(183-204 kgf.cm)
25-26 N.m
Ø 9.5
(255-265 kgf.cm)
35-36 N.m
Ø 12.7
(357-367 kgf.cm)
45-47 N.m
Ø 15.9
(459-480 kgf.cm)
65-67 N.m
Ø 19.1
(663-683kgf.cm)
75-85 N.m
Ø 22
(765-867kgf.cm)
8. Indepartati dispozitivul de expansiune si
inspectati conducta, pentru a va asigura ca
nu s-au produs crapaturi sau alte defecte.
Pasul 4: Conectarea conductelor
Conectati conductele de cupru la unitatea
interioara prima data apoi la unitatea
exterioara. Se va conecta conducta de
presiune scazuta prima data apoi conducta
de presiune crescuta.
1. La strangerea piulitei de expansiune,
aplicati putin ulei frigorific pe capetele
conductei.
2. Aliniati perfect centrele celor 2 conducte ce
vor fi conectate.
Tubulatura de interior
3. Strangeti piulita de expansiune cat de tare
puteti, cu mana.
4. Fixati piulita cu ajutorul unei chei
hexagonale fixe.
5. Strangeti piulita de expansiune cu ajutorul
unei chei de torsiune, respectand valorile
cuplului mentionate in tabelul 7.3.
NOTA: Atunci cand conectati conductele,
folositi atat o cheie fixa hexagonala cat si o
cheie de torsiune.
Dimensiunea expansiunii
A (mm/inch)
expansiunii
Min. Max.
90 ° ± 4
8.4/0.33 8.7/0.34
13.2/0.52 13.5/0.53
16.2/0.64 16.5/0.65
19.2/0.76 19.7/0.78
23.2/0.91 23.7/0.93
26.4/1.04 26.9/1.06
Conducta
Piulita de expansiune
Fig. 7.6
Forma
Atentionare
• Asigurati-va ca ati infasurat banda
izolatoare in jurul conductei. Contactul
A
direct cu teava poate duce la arsuri sau
R0.4~0.
degeraturi.
• Asigurati-va ca teava este conectata corect.
Strangerea prea puternica poate deteriora
expansiunea iar strangerea prea slaba
poate cauza scurgeri.
Note cu privire la raza minima de curbare
Indoiti cu grija conducta, in mijloc, conform
imaginii de mai jos. NU INDOITI conducta la
un unghi de 90°, de mai mult de 3 ori.
Indoiti teava cu
degetul mare
6. Dupa conectarea conductelor de cupru
la unitatea interioara, fixati cablurile de
alimentare, de semnal si conductele cu
banda.
NOTA: NU intercalati cablul de semnal cu
alte cabluri atunci cand le fixati in manunchi.
7. Treceti acest manunchi prin perete si
conectati-l la unitatea exterioara.
8. Izolati toate conductele, incluzand
supapele unitatii exerioare.
9. Deschideti supapele «stop», ale unitatii
exterioare, pentru a putea permite
trecerea agentului frigorific prin unitati
(interioara si exterioara).
Atentionare
La finalizarea instalarii, asigurati-va ca nu
exista scurgeri de freon. In cazul unei scurgeri,
aerisiti imediat incaperea si eliminati agentul
frigorific din instalatie (consultati sectiunea
corespunzatoare din acest manual).
Raza minima
10cm (3.9")
Fig. 7.8
