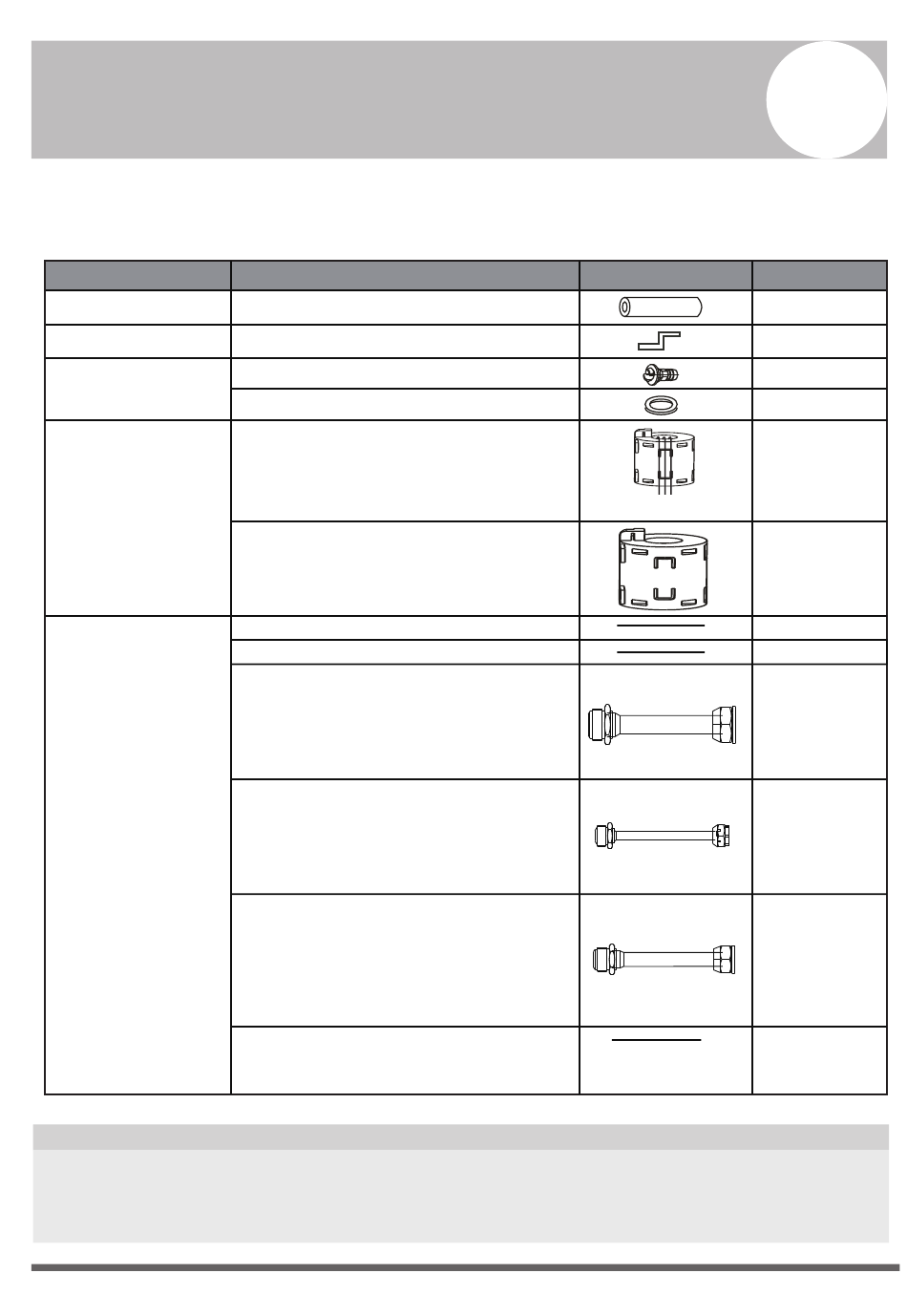

Εξαρτήματα
Το σύστημα του κλιματιστικού απαρτίζεται από τα ακόλουθα εξαρτήματα. Χρησιμοποιήστε
όλα τα μέρη και τα εξαρτήματα εγκατάστασης για να εγκαταστήσετε το κλιματιστικό.
Εσφαλμένη εγκατάσταση μπορεί να προκαλέσει διαρροή νερού, ηλεκτροπληξία και βλάβη
στον εξοπλισμό.
Εξαρτήματα συστήματος
ψύξης
Εξαρτήματα
εγκατάστασης
Εξαρτήματα σωλήνα
αποστράγγισης
(για ψύξη & θέρμανση)
EMC Μαγνητικός
δακτύλιος
Άλλα
Προαιρετικά εξαρτήματα
• Υπάρχουν δύο τύποι τηλεχειριστηρίων: το ενσύρματο και το ασύρματο. Επιλέξτε
τηλεχειριστήριο που να καλύπτει τις προϋποθέσεις & τις ανάγκες σας και εγκαταστήστε
το στο κατάλληλο σημείο. Συμβουλευθείτε καταλόγους και τεχνικά εγχειρίδια ώστε να
επιλέξετε τον κατάλληλο τύπο.
ƒΣελίδα 4
„
ΟΝΟΜΑ
Ηχοαπορροφητική/μονωτική επένδυση
(ορισμένα μοντέλα)
Γάντζος
Σύνδεσμος αποστράγγισης (ορισμένα μοντέλα)
Δακτύλιος στεγανοποίησης (ορισμένα μοντέλα)
Μαγνητικός δακτύλιος
(τυλίξτε τα ηλεκτρικά καλώδια S1 & S2 (P & Q & E)
γύρω από το μαγνητικό δακτύλιο δύο φορές)
Μαγνητικός δακτύλιος
(Ανασηκώστε το συνδετικό καλώδιο μεταξύ της
εσωτερικής και εξωτερικής μονάδας μετά την
εγκατάσταση)
Εγχειρίδιο χρήσης
Εγχειρίδιο εγκατάστασης
Σύνδεσμος μεταφοράς (Φ12.7-Φ15.9)/(Φ0.5in-Φ0.63in)
(περιλαμβάνεται στην εσωτερική ή την εξωτερική μονάδα,
ανάλογα με το μοντέλο)
ΣΗΜΕΙΩΣΗ: Το μέγεθος σωλήνα μπορεί να ποικίλλει
ανάλογα με τη συσκευή. Για να καλυφθούν οι επιμέρους
απαιτήσεις μεγέθους για το σωλήνα, μερικές φορές οι
συνδέσεις χρειάζονται έναν επιπλέον σύνδεσμο μεταφοράς
εγκατεστημένο στην εξωτερική μονάδα.
Σύνδεσμος μεταφοράς (Φ6.35-Φ9.52)/(Φ0.25in-Φ0.37in)
(περιλαμβάνεται στην εσωτερική ή την εξωτερική μονάδα,
ανάλογα με το μοντέλο)
ΣΗΜΕΙΩΣΗ: Το μέγεθος σωλήνα μπορεί να ποικίλλει
ανάλογα με τη συσκευή. Για να καλυφθούν οι επιμέρους
απαιτήσεις μεγέθους για το σωλήνα, μερικές φορές οι
συνδέσεις χρειάζονται έναν επιπλέον σύνδεσμο μεταφοράς
εγκατεστημένο στην εξωτερική μονάδα.
Σύνδεσμος μεταφοράς (Φ9.52-Φ12.7)/(Φ0.375in-Φ0.5in)
(συσκευασμένος με την εσωτερική ή την εξωτερική μονάδα,
ανάλογα με το μοντέλο)
ΣΗΜΕΙΩΣΗ: Το μέγεθος σωλήνα μπορεί να ποικίλλει
ανάλογα με τη συσκευή. Για να καλυφθούν οι επιμέρους
απαιτήσεις μεγέθους για το σωλήνα, μερικές φορές οι
συνδέσεις χρειάζονται έναν επιπλέον σύνδεσμο μεταφοράς
εγκατεστημένο στην εξωτερική μονάδα.
Κόκκινο βραχύ σύρμα συνδεδεμένο
(Εφαρμόζεται στον ακροδέκτη W / L της εξωτερικής
μονάδας τερματικό μπλοκ να βραχυκυκλωθεί.)
ΣΧΗΜΑ ΠΟΣΟΤΗΤΑ
S1&S2(P&Q&E)
1
2
2
1
1
1
1
1
1
1
1
1
1
