Τύποι Εξωτερικών μονάδων και
προδιαγραφές

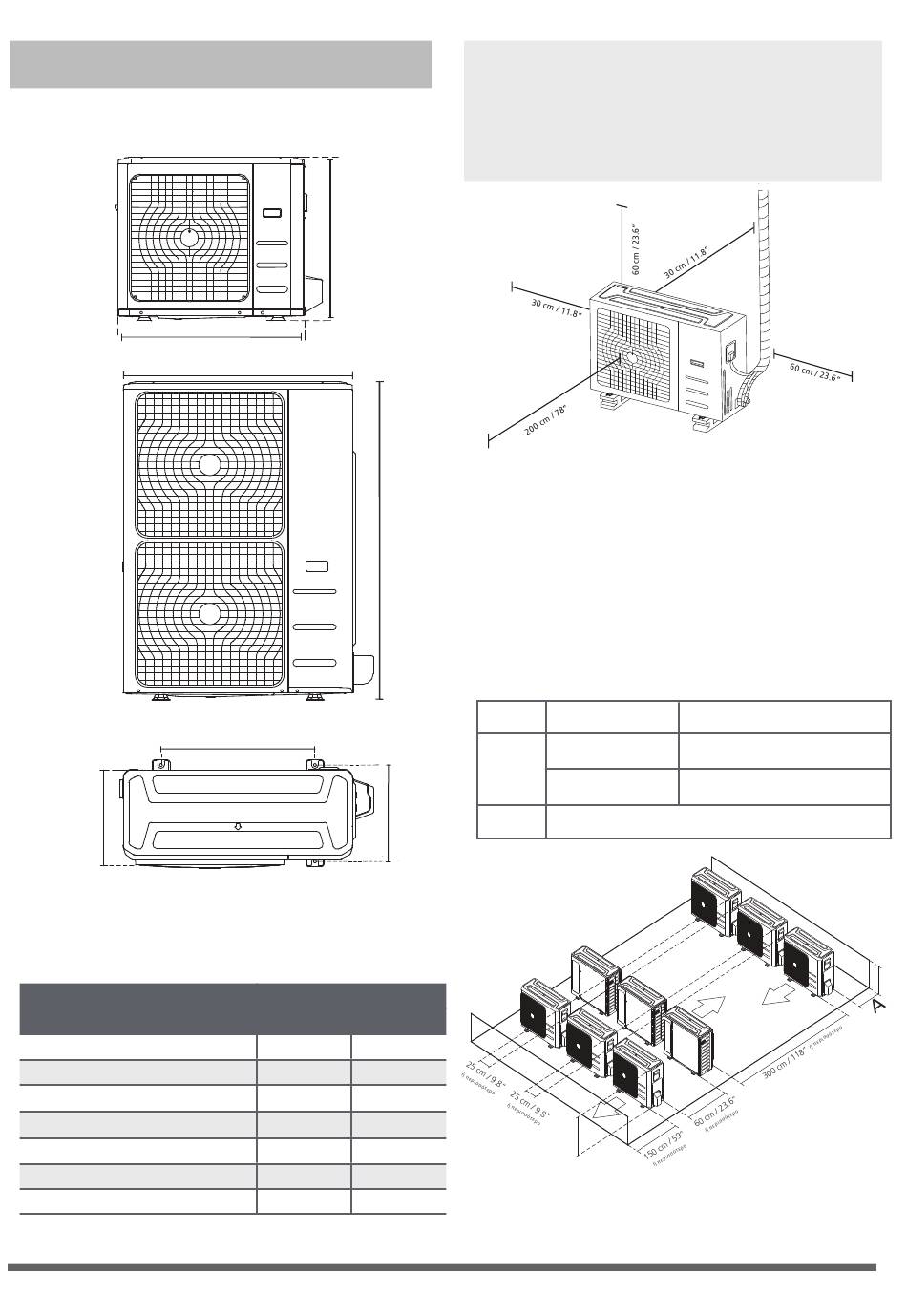

Εξωτερική μονάδα διαιρούμενου τύπου
(Συμβουλευτείτε την Σχ.5.4, 5.5, 5.6, 5.7 και
πίνακα 5.1)
Σχ. 5.4
Σχ. 5.5
Σχ. 5.6
D
Πίνακας 5.1:
Προδιαγραφές μήκους διαιρούμενου τύπου
εξωτερικής μονάδας (μονάδα: mm / ίντσες)
Διαστάσεις Αποστάσεων
Εξωτερικής Μονάδας
760x590x285 (29.9x23.2x11.2)
780x540x250 (30.7x21.25x9.85)
810x558x310 (31.9x22x12.2)
845x700x320 (33.27x27.5x12.6)
770x555x300 (30.3x21.85x11.8)
800x554x333 (31.5x21.8x13.1)
845x702x363 (33.27x27.6x14.3)
H
W
W
A
Απόσταση Απόσταση
Α
530 (20.85) 290 (11.4)
549 (21.6) 276 (10.85)
549 (21.6) 325 (12.8)
560 (22) 335 (13.2)
487 (19.2) 298 (11.7)
514 (20.24) 340 (13.39)
540 (21.26) 350 (13.8)
ΣΗΜΕΙΩΣΗ: Η ελάχιστη απόσταση μεταξύ της
εξωτερικής μονάδας και των τοίχων, όπως
περιγράφεται στον οδηγό εγκατάστασης, δεν
ισχύει για ερμητικά κλειστά δωμάτια. Φροντίστε να
διατηρείτε τη μονάδα χωρίς εμπόδια σε τουλάχιστον
δύο από τις τρεις κατευθύνσεις (Χ, Υ, Ζ) (Δείτε Σχ. 5.7)
M
H
Σειρές ανά εγκατάσταση
Πίνακας 5.2: Οι σχέσεις ανάμεσα στα H, A
L ≤ H
B
L > H
Β
N
Σχ. 5.7
και L είναι οι εξής:
L
L ≤ 1/2H 25 cm / 9.8"
30 cm / 11.8"
1/2H < L ≤ H
Δεν μπορεί να εγκατασταθεί
H
Σχ. 5.8
P
A
ή περισσότερο
ή περισσότερο
L
