Instalarea racordului de scurgere
In cazul in care racordul are inclusa garnitura
de cauciuc (fig 5.9-A), urmati pasii:
1. Fixati garnitura pe racordul ce va fi conectat
la unitatea exterioara.
2. Introduceti racordul de scurgere in orificiul
de la baza unitatii.
3. Rotiti racordul intr-un unghi de 90° pana se
aude un «click».
4. Conectati un furtun de scurgere (nu
este inclus in pachet), pentru a elimina apa
acumulata in timpul functionarii in modul
incalzire.
Daca racordul de scurgere nu are inclusa o
garnitura la baza unitatii, (Fig 5.9-B), urmati
pasii de mai jos:
1. Introduceti racordul de scurgere in orificiul
de la baza unitatii. La cuplare veti auzi un
sunet «click».
2. Conectati un furtun de scurgere (nu este
inclus in pachet).
NOTA: Asigurati-va ca apa scursa nu va cauza
defectiuni sau pericol de alunecare.

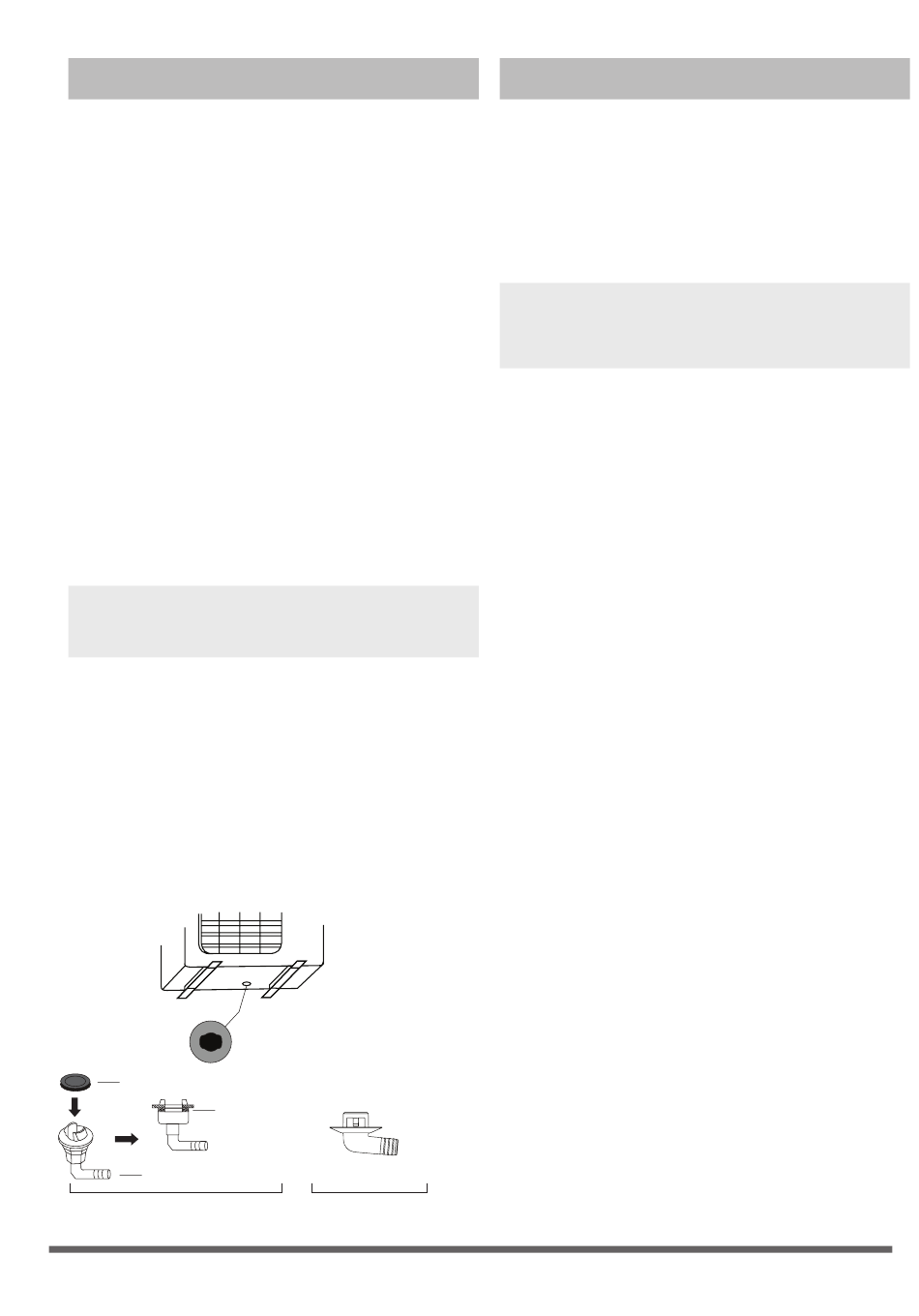

Fig. 5.9
Garnitura
Racord scurgere
(A)(
ƒPagina 14
„
Canalul de scurgere
de la baza unitatii
Garnitura
B)
Note cu privire la strapungerea peretelui
Strapungeti peretele pentru conducta de
agent frigorific si cablurile de semnal ce vor
conecta cele 2 unitati
1. Alegeti pozitia strapungerii in functie de
locatia unitatii exterioare.
2. Pentru strapungere, folositi un burghiu de
65mm.
NOTA: La strapungere, evitati cablurile,
instalatia sau alte elemente interiorul
peretelui.
3. Introduceti un inel de protectie in gaura,
pentru a proteja marginile strapungerii
si pentru o etansare usoara la finalizarea
instalarii.
