Καλωδίωση Εσωτερικής Μονάδας - INVENTOR V5MLI32-12 Installation Manuals

Πίνακας 8.2 : Άλλες περιοχές
Ονομαστικό ρεύμα
συσκευής (Α)
6
≤
6 - 10
10 - 16
16 - 25
25- 32
32 - 45
β. Χρησιμοποιώντας απογυμνωτή καλωδίων βγάλτε
την ελαστική μόνωση από τα δύο άκρα του
καλωδίου σήματος για να αποκαλυφθούν περίπου
15cm (5.9'') από τα καλώδια που περιέχει.
γ. Κόψτε τη μόνωση από τα άκρα των συρμάτων.
δ. Χρησιμοποιώντας πρέσα για καλώδια, συμπιέστε
τους ακροδέκτες κως στα άκρα των καλωδίων.
ΣΗΜΕΙΩΣΗ: Όταν συνδέετε τα καλώδια, να
τηρείτε αυστηρά το διάγραμμα σύνδεσης
(υπάρχει μέσα στο κάλυμμα του ηλεκτρολογικού
κιβωτίου).
2. Αφαιρέστε το καπάκι ηλεκτρολογικών της
εσωτερικής μονάδας. Εάν δεν υπάρχει καπάκι
στην εξωτερική μονάδα, αποσυναρμολογήστε
τους κοχλίες από την πλακέτα συντήρησης και
αφαιρέστε τον πίνακα προστασίας. (Δείτε Σχ. 8.1)
3. Συνδέστε τα κως στις υποδοχές
Ταιριάξτε τα χρώματα / ετικέτες των καλωδίων
με τις ετικέτες στην κλεμοσειρά και βιδώστε
καλά τον ακροδέκτη κως του κάθε καλωδίου με
την αντίστοιχη υποδοχή.
4. Στερεώστε το καλώδιο με τον προβλεπόμενο
σφιγκτήρα καλωδίου.
5. Μονώστε τα καλώδια που δεν έχουν
χρησιμοποιηθεί με μονωτική ταινία. Φροντίστε
τα καλώδια να βρίσκονται μακριά από
ηλεκτρολογικά μέρη ή μεταλλικά εξαρτήματα.
6. Επανατοποθετήστε το κάλυμμα του κιβωτίου
ηλεκτρολογικού ελέγχου.
Ονομαστικό εμβαδόν
διατομής (mm )
2
0.75
1
1.5
2.5
4
6
Κάλλυμα
Βίδα

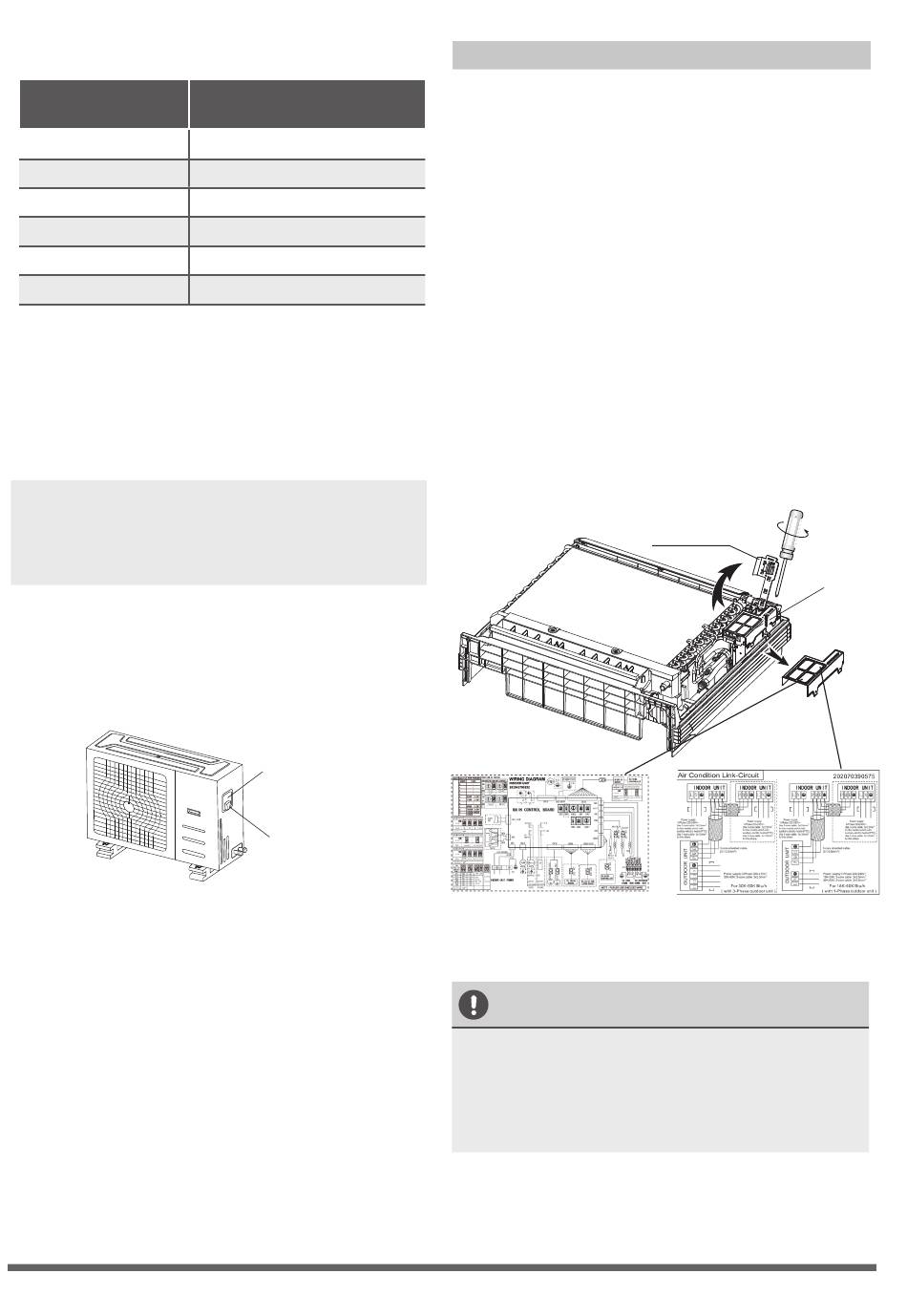

Καλωδίωση Εσωτερικής Μονάδας
1. Προετοιμάστε το καλώδιο για σύνδεση.
α. Χρησιμοποιώντας απογυμνωτή καλωδίων,
βγάλτε την ελαστική μόνωση από τα δύο άκρα του
καλωδίου σήματος για να αποκαλυφθούν περίπου
15 εκατοστά (5.9 ") από το καλώδίο.
β. Κόψτε τη μόνωση από τα άκρα των συρμάτων.
δ. Χρησιμοποιώντας ένα συρματόσχοινο, πιέζετε τα
u-lugs στο τα άκρα των συρμάτων.
2. Περιστρέψτε τον φορέα εγκατάστασης της
συσκευής αισθητήρα στην άλλη πλευρά. Στη
συνέχεια, αφαιρέστε το κάλυμμα του ηλεκτρικού
κουτιού. (Επίσης, αφαιρέστε το ηλεκτρικό κουτί
εάν η χωρητικότητά του είναι 18000btu / h και έχει
λειτουργικότητα δικτύωσης.)
3. Συνδέστε τα κως στις υποδοχές. Ταιριάξτε τα
χρώματα / ετικέτες των καλωδίων με τις ετικέτες
στην κλεμοσειρά και βιδώστε καλά τον ακροδέκτη
κως του κάθε καλωδίου με την αντίστοιχη υποδοχή.
Συμβουλευτείτε τον Σειριακό Αριθμό και το
Διάγραμμα Καλωδίωσης που βρίσκεται στο κάλυμμα
του κιβωτίου ηλεκτρονικού ελέγχου.
Σχ. 8.2
ΠΡΟΣΟΧΗ
• Κατά τη σύνδεση των καλωδίων, παρακαλώ
αυστηρά ακολουθήστε το διάγραμμα
καλωδίωσης.
• Το κύκλωμα ψυκτικού μέσου μπορεί να γίνει
πολύ ζεστό. Κρατήστε το καλώδιο διασύνδεσης
μακριά από τη χαλκοσωλήνα.
4. Σφίξτε το καλώδιο με το σφιγκτήρα καλωδίου.
Το καλώδιο δεν πρέπει να χαλαρώνει ή να
τραβάει τα κως.
5. Επανατοποθετήστε ξανά το κάλυμμα του
κιβωτίου ηλεκτρονικού ελέγχου.
Διάγραμμα
καλωδίωσης
ƒΣελίδα 21
Κιβώτιο
Ελέγχου
„
