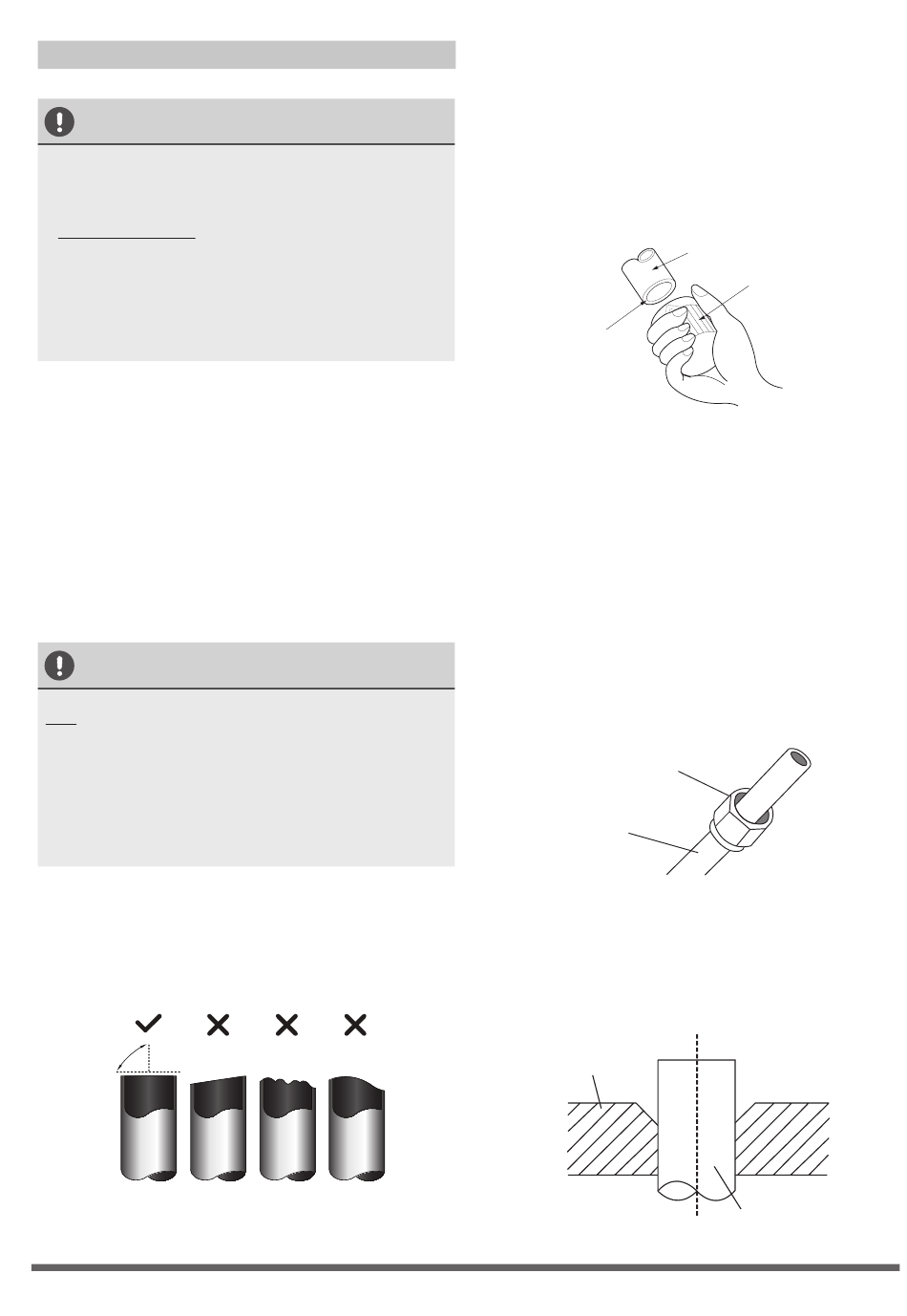

Instructiuni pentru conectarea conductei
Atentionare
• Conducta de linie trebuie instalata
orizontal. Un unghi mai mare de 10°
poate duce la defectarea aparatului.
• NU INSTALATI conducta inainte
de instalarea unitatilor interioare si
exterioare.
• Izolati atat conducta pentru gaz cat
si pe cea pentru lichid, pentru a evita
scurgerea apei.
Pasul 1: Taiati tevile
Cand pregatiti conductele pentru freon,
asigurati-va ca veti taia sficient pentru a
realiza expansiunea corect. Acest lucru
va duce la o functionare eficienta si va
minimiza nevoia de mentenanta pe viitor.
1. Masurati distanta intre unitatea
interioara si cea exterioara.
2. Folosind un dispozitiv pentru taiat tevi,
taiati conducta de o lungime putin mai
mare fata de dimensiunea masurata de
catre dvs.
Atentionare
NU deformati conducta in timpul taierii.
Acordati atentie sporita procedeului de
taiere, pentru a nu deteriora, lovi sau
deforma teava in timpul taierii. Aceste
modificari pot reduce capacitatea de
incalzire a unitatii.
1. Asigurati-va ca unghiul de taiere este de
90°, perfect. Consultati fig. 7.1 pentru
exemple de taiere imperfecta.
90°
Oblica
ƒPagina 18
„
Ne
Curbata
uniforma
Fig. 7.1
Pasul 2: Indepartati bavura
Bavura poate afecta etansarea traseului
firigorific. Eliminati in totalitate bavura
inainte de a continua.
1. Tineti partea taiata in jos astfel incat
bavura sa nu patrunda in conducta.
2. Folosind un alezor, inlaturati bavura in
intregime, din interiorul conductei.
Indreptati in jos
Pasul 3: Expansiunea capatului conductei
Expansiunea corecta a capatului este
esentiala pentru a obtine o etansare
superioara a instalatiei.
1. Dupa ce ati inlaturat bavura, taiati
conducta si sigilati cu banda izolanta,
pentru a preveni patrunderea materiilor
straine in conducta.
2. Izolati conducta cu banda izolanta.
3. Montati piulitele de expansiune la ambele
capete ale conductei. Verificati daca
piulitele se afla in pozitie corecta, intrucat
nu le mai puteti schimba dupa expansiune
(fig. 7.3).
Piulita expansiune
Conducta de cupru
4. Inlaturati banda izolanta de la capetele
conductei atunci cand incepeti
expansiunea.
5. Fixati dispozitivul de expansiune la capatul
conductei. Capaul conductei trebuie sa fie
mai sus decat dispozitivul de expansiune.
Dispozitiv de expansiune
Fig. 7.4
Conducta
Alezor
Fig. 7.2
Fig. 7.3
Conducta
