Instalarea conductei de scurgere

Conducta de scurgere este folosita pentru
eliminarea apei din unitate. Instalarea
incorecta a acesteia, poate duce la defectarea
aparatului.
Atentionare
• Izolati tubulatura pentru a preveni aparitia
condensului. Pericol de defectare a
aparatului.
• Daca tubulatura de scurgere este indoita sau
instalata incorect, pot aparea scurgeri de apa
care pot cauza defectiuni ale sistemului de
scurgere.
• In timpul functionarii in modul HEAT, unitatea
exterioara va elimina apa. Asigurati-va ca
furtunul de scurgere este montat corect,
pentru a evita scurgerea apei si inghetarea
acesteia in locuri circulate.
• NU TRAGETI de conducta de scurgere pentru
a o deconecta.
NOTA CU PRIVIRE LA ACHIZITIONAREA
CONDUCTELOR
Pentru aceasta instalare, veti avea nevoie de
conducta de poliethilena, cu diametru exterior
de 3.7-3.9cm si diametru interior de 3.2cm.
Aceste conducte pot fi achizitionate de la orice
magazin de specialitate.

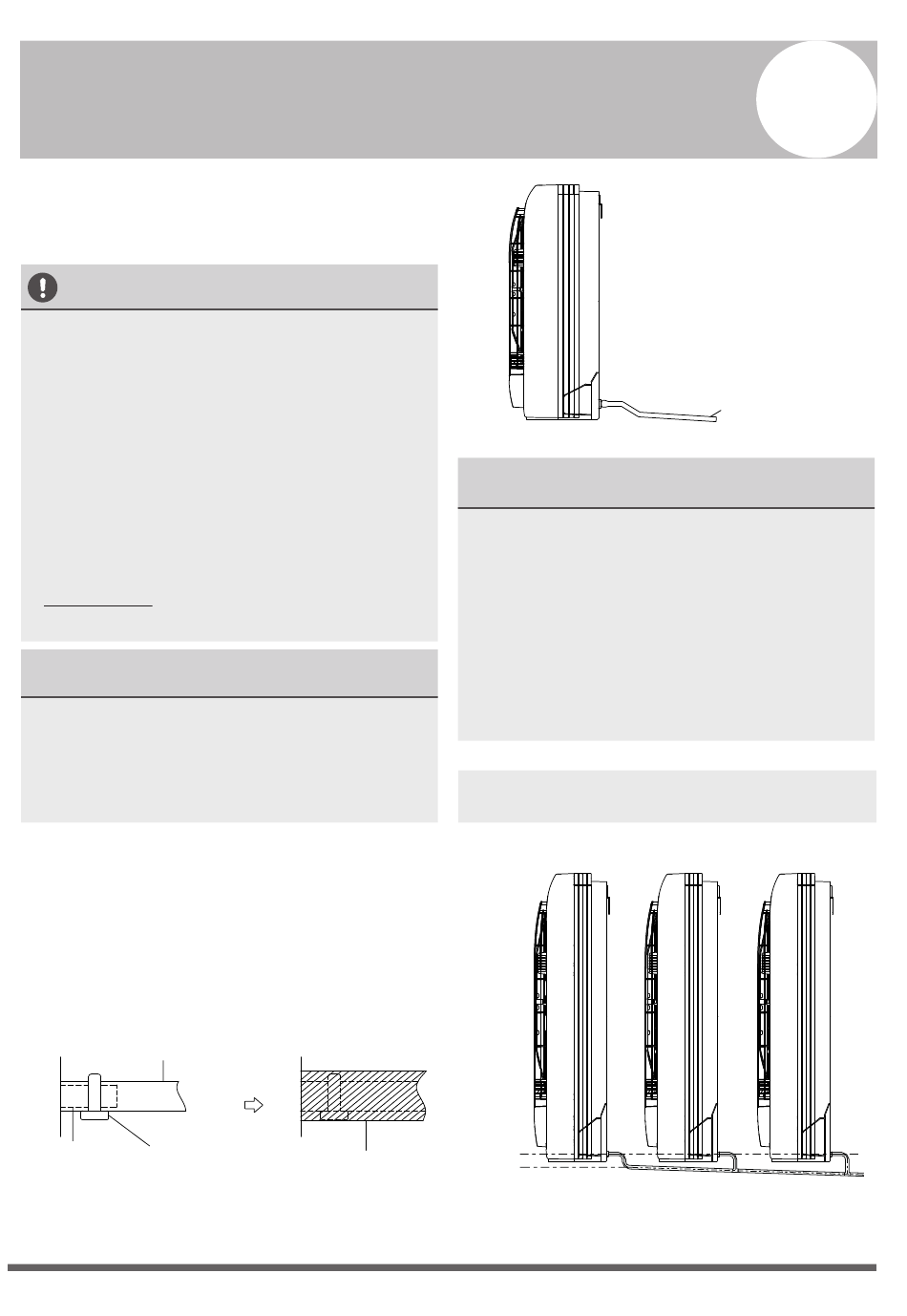

Instalarea conductei de scurgere
interioara
Instalati conducta respectand instructiunile
din fig. 6.2
1. Izolati conducta cu banda izolanta, pentru a
preveni aparitia condensului si a scurgerilor.
2. Conectati conducta la portul de conectare al
unitatii. Izolati si strangeti cu o clema metalica.
Furtun scurgere
Port conectare Clema metalica
conducta de
scurgere
Fig. 6.1
NOTE CU PRIVIRE LA INSTALAREA
CONDUCTEI DE SCURGERE
• Daca extindeti conducta de scurgere,
securizati conexiunea la unitatea interioara
cu un tub de protectie, pentru a preveni
smulgerea acesteia.
• Conducta de scurgere trebuie indreptata in
jos, in treapta de cel putin 1/100 pentru a
preveni scurgerea apei inapoi, catre unitate.
• Instalarea incorecta poate duce la scurgerea
apei inapoi in unitatea interioara, cauzand
inundatii
NOTA: La conectarea conductelor multiple,
respectati fig. 6.3
≥10cm
Izolatie
(4")
6
Inclinare (1/100)
Fig. 6.2
Fig. 6.3
ƒPagina 15
„
