Οδηγίες σύνδεσης σωληνώσεων ψυκτικού μέσου
ΠΡΟΣΟΧΗ
• Η σωλήνα διακλάδωσης πρέπει
να τοποθετείται οριζόντια. Γωνία
άνω των 10° μπορεί να προκαλέσει
δυσλειτουργία.
• ΜΗΝ τοποθετείτε τη σωλήνα σύνδεσης
μέχρι να εγκατασταθούν τόσο η
εσωτερική όσο και η εξωτερική μονάδα.
• Μονώστε τις σωληνώσεις αερίου και
υγρού προς αποφυγή διαρροής.

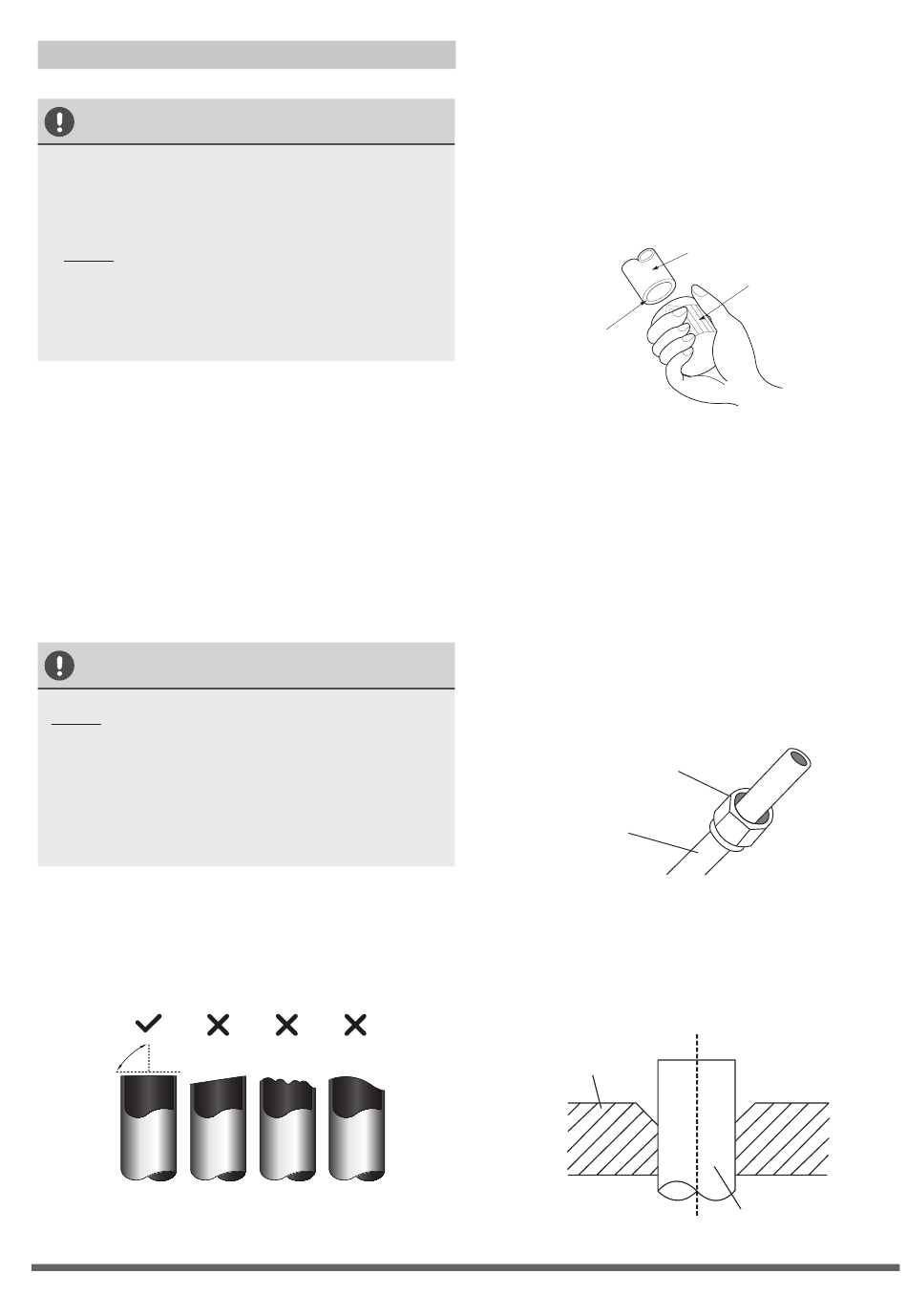

Βήμα 1: Κοπή των σωλήνων
Κατά την προετοιμασία των σωλήνων ψυκτικού
μέσου, δώστε ιδιαίτερη προσοχή στη σωστή κοπή
και εκχείλωση αυτών. Έτσι θα εξασφαλιστούν
υψηλές αποδόσεις και θα ελαχιστοποιηθεί η
ανάγκη για συχνή συντήρηση. Για μοντέλα
ψυκτικού R32/R290, τα σημεία σύνδεσης σωλήνων
θα πρέπει να τοποθετηθούν εκτός του δωματίου.
1. Μετρήστε την απόσταση μεταξύ εσωτερικών και
εξωτερικών μονάδων.
2. Με κόφτη σωλήνων, κόψτε το σωλήνα λίγο
παραπάνω από την απόσταση που μετρήσατε.
ΠΡΟΣΟΧΗ
ΜΗΝ παραμορφώνετε την σωλήνα
κατά την κοπή. Προσέξτε ώστε να
μην προκαλέσετε ζημιές, αμυχές ή
παραμορφώσεις στη σωλήνα κατά
την κοπή. Αυτό μπορεί να προκαλέσει
μειωμένη απόδοση της μονάδας.
1. Φροντίστε να κόψετε τη σωλήνα σε
γωνία ακριβώς 90°. Συμβουλευθείτε
το Σχ. 7.1 για παραδείγματα άτεχνων
κοπών.
90°
Λοξή Ανομοιόμορφη Κυρτή
ƒΣελίδα 18
„
Σχ. 7.1
Βήμα 2: Αφαιρέστε τα γρέζια
Τα γρέζια μπορεί να εμποδίσουν την ερμητική
ένωση ανάμεσα στα τμήματα σωλήνων ψυκτικού.
Θα πρέπει να απομακρυνθούν τελείως.
1. Κρατήστε τη σωλήνα με κλίση προς τα κάτω
για να μην πέσουν τα γρέζια μέσα στο σωλήνα.
2. Με εργαλείο διεύρυνσης αφαιρέστε όλα τα
γρέζια από το κομμένο τμήμα της σωλήνα.
Τραβήξτε προς
τα κάτω
Βήμα 3: Εκχείλωση άκρων σωλήνα
Η κατάλληλη εκχείλωση είναι απαραίτητη
για να επιτευχθεί αεροστεγής σφράγιση.
1. Μετά την αφαίρεση των γρεζιών από την
κομμένο σωλήνα, σφραγίστε τα άκρα με
ταινία PVC για να μην εισέλθουν ξένα
σώματα στη σωλήνα.
2. Καλύψτε τη σωλήνα με μονωτικό υλικό.
3. Τοποθετήστε κωνικά παξιμάδια και στα
δύο άκρα της σωλήνας. Φροντίστε να είναι
στραμμένα προς τη σωστή κατεύθυνση,
διότι μετά την εκχείλωση δεν είναι δυνατή
η αλλαγή τους. Δείτε Σχ. 7.3
Παξιμάδι
Χαλκοσωλήνας
4. Αφαιρέστε την ταινία PVC από τα άκρα
της σωλήνας όταν είστε έτοιμοι για την
εργασία εκχείλωσης.
5. Στερεώστε τον κώνο εκχείλωσης στο
άκρο της σωλήνας. Το άκρο της σωλήνας
πρέπει να εκτείνεται πέρα από τον κώνο
εκχείλωσης.
Περιοχή εκχείλωσης
Σχ. 7.4
Αγωγός
Αλεζόρ
Σχ. 7.2
Σχ. 7.3
Αγωγός
