Εγκατάσταση αποχέτευσης
Ο αποχετευτικός αγωγός χρησιμοποιείται για την
αποστράγγιση του νερού από τη μονάδα.
Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει
ζημιά στην μονάδα και υλικών ζημιών.
ΠΡΟΣΟΧΗ
Μονώστε όλες τις σωληνώσεις για να
αποφύγετε τη συμπύκνωση, η οποία μπορεί να
προκαλέσει φθορά.
• Εάν η σωλήνας αποχέτευσης κάμπτεται ή έχει
εγκατασταθεί λανθασμένα, το νερό μπορεί να
διαρρεύσει και να προκαλέσει δυσλειτουργία.
• Σε κατάσταση ΘΕΡΜΑΝΣΗΣ, η εξωτερική
μονάδα θα αποβάλει νερό. Βεβαιωθείτε
ότι ο εύκαμπτος σωλήνας αποστράγγισης
έχει τοποθετηθεί σωστά, προς αποφυγή
οποιασδήποτε διαρροής.
• ΜΗΝ τραβάτε με δύναμη την σωλήνα
αποχέτευσης, καθώς ενδέχεται να την
αποσυνδέσετε.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΑΓΟΡΑ ΣΩΛΗΝΩΝ
Η εγκατάσταση απαιτεί σωλήνα
πολυαιθυλενίου (εξωτερική διάμετρος = 3.7-
3.9cm, εσωτερική διάμετρος= 3.2cm), τα οποία
μπορείτε να προμηθευτείτε από κατάστημα ή
τον επίσημο αντιπρόσωπο.

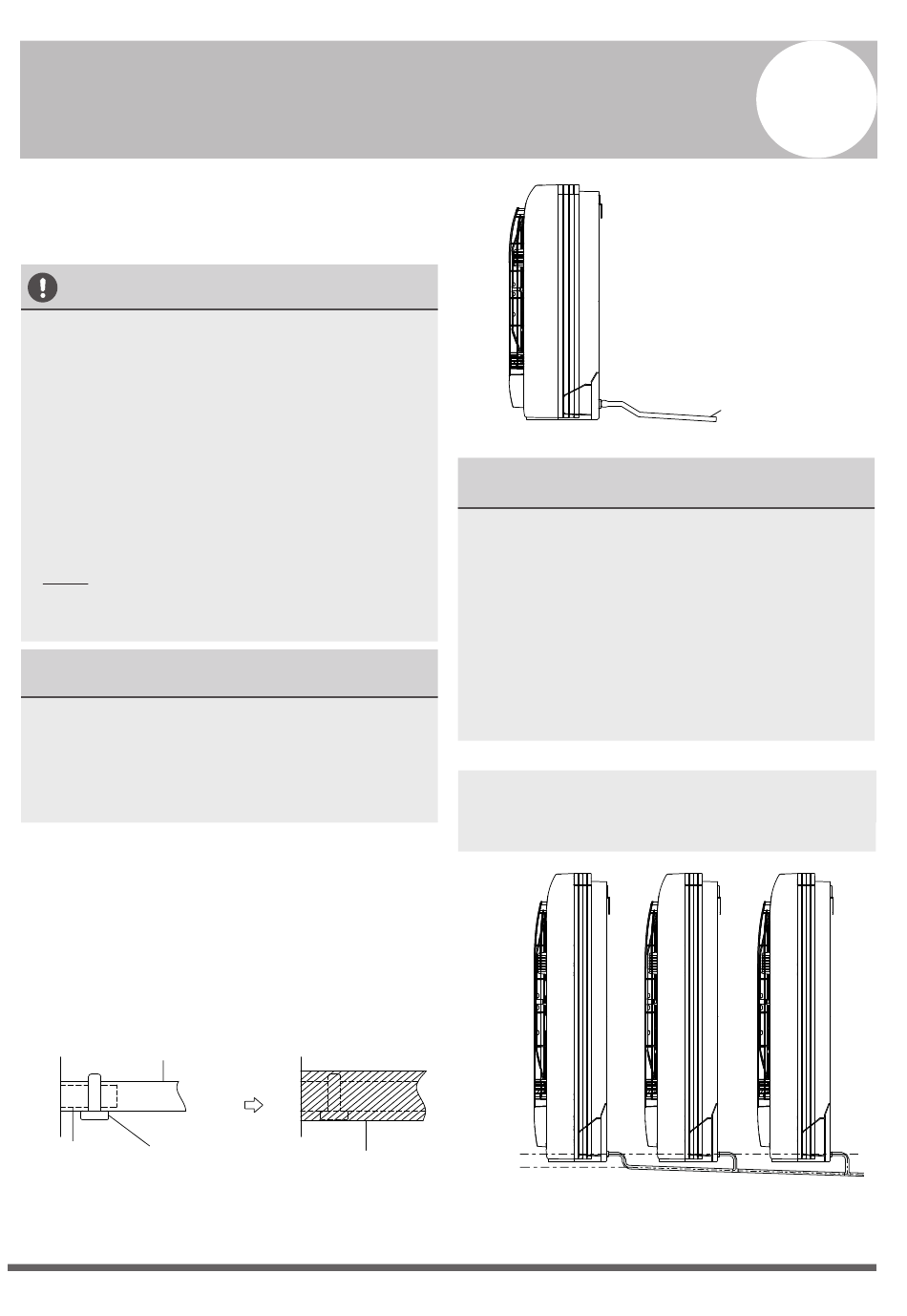

Εσωτερική εγκατάσταση αποχέτευσης
Τοποθετήστε την σωλήνα αποχέτευσης όπως
παρουσιάζεται στο Σχ.6.2.
1. Καλύψτε την σωλήνα αποχέτευσης με θερμομόνωση
για να αποτρέψτε τη συμπύκνωση και τη διαρροή.
2. Συνδέστε το στόμιο της σωλήνας αποστράγγισης
στην σωλήνα εξαγωγής της μονάδας. Γυρίστε το
στόμιο του αγωγού και σφίξτε το με ένα καρφί.
(Δείτε Σχ. 6.1).
Αγωγός Αποστράγγισης
Σύνδεση Κλιπ αγωγού
με αγωγό
αποστράγγισης
Μόνωση
Σχ. 6.1
ΣΗΜΕΙΩΣΗ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ ΑΠΟΧΕΥΤΕΣΗΣ
• Όταν χρησιμοποιείτε εκτεταμένη σωλήνα
αποχέτευσης, σφίξτε την εσωτερική σύνδεση
με μια πρόσθετη σωλήνα προστασίας. Αυτό το
εμποδίζει από το να λυθεί.
• Η αγωγός αποστράγγισης πρέπει να κλίνει
προς τα κάτω με γωνία τουλάχιστον 1/100
ώστε να αποτρέψει την επιστροφή του νερού
πίσω στο κλιματιστικό.
• Εσφαλμένη εγκατάσταση μπορεί να
προκαλέσει την επιστροφή του νερού στη
μονάδα με αποτέλεσμα να πλημμυρίσετε.
ΣΗΜΕΙΩΣΗ: Κατά τη σύνδεση πολλαπλών
σωλήνων αποστράγγισης, εγκαταστήστε τους
σωλήνες όπως απεικονίζεται στο Σχ. 6.3
≥10cm
(4")
6
Κλίση (1/100)
Σχ. 6.2
Σχ. 6.3
