Babboe Curve Assembly Instructions Manual page 90

5

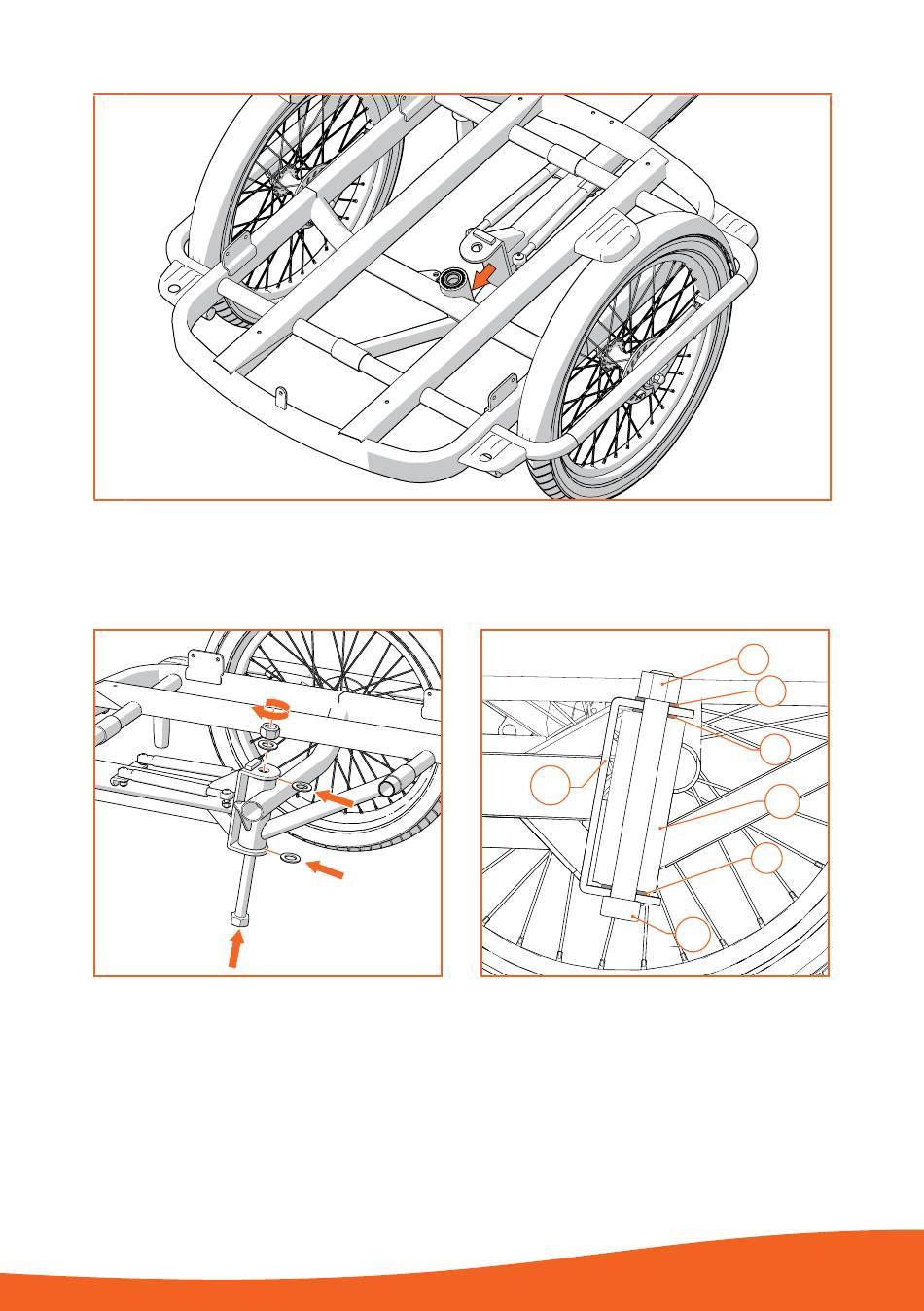

4. Schieben Sie das Koppelstück über den Kanal am Vorderrahmen, wie in Abbildung 5
angegeben.
6
5. Platzieren Sie danach die Ringe (5) zwischen dem Kupplungsstück (1) und dem Kanal
(2), wie in den Abbildungen 6 und 7 angegeben, und schieben Sie die Schraube (3)
durch das Kupplungsstück und den Kanal.
6. Drehen Sie hiernach die Mutter (4) auf die Schraube und verwenden Sie einen
Schraubenschlüssel 30 oder einen verstellbaren Schraubenschlüssel, um diese so fest
wie möglich zu ziehen. Eine Blockade an der Oberseite des Schraubenkopfes sorgt dafür,
dass Sie die Mutter anziehen können, ohne dass Sie die Schraube festhalten müssen.
90
7
1
4
5
5
2
5
3
