Tip
Heeft u een regentent? Neem dan de instructie van de regentent er direct bij en voer de
relevante stappen voor de bevestiging van de regentent meteen door. In deze fase is dit
eenvoudiger dan achteraf.
1. Monteer het onderste deel van het voorpaneel met een korte bout aan het onderframe
(zie afbeelding 27 en detail Q). Plaats hierbij de twee plastic ringen (1) tussen het
voorpaneel en het bevestigingspunt van het onderframe.
2. Monteer vervolgens het voorpaneel aan de verbindingsprofielen (voor) middels de zes
lange bouten met de 2 beugeltjes (zie afbeelding 28 en detail R).
Let op
Hanteer de juiste volgorde van bout, moer en ringetjes voor een optimale bevestiging.
Zie details Q en R voor deze volgorde.
29

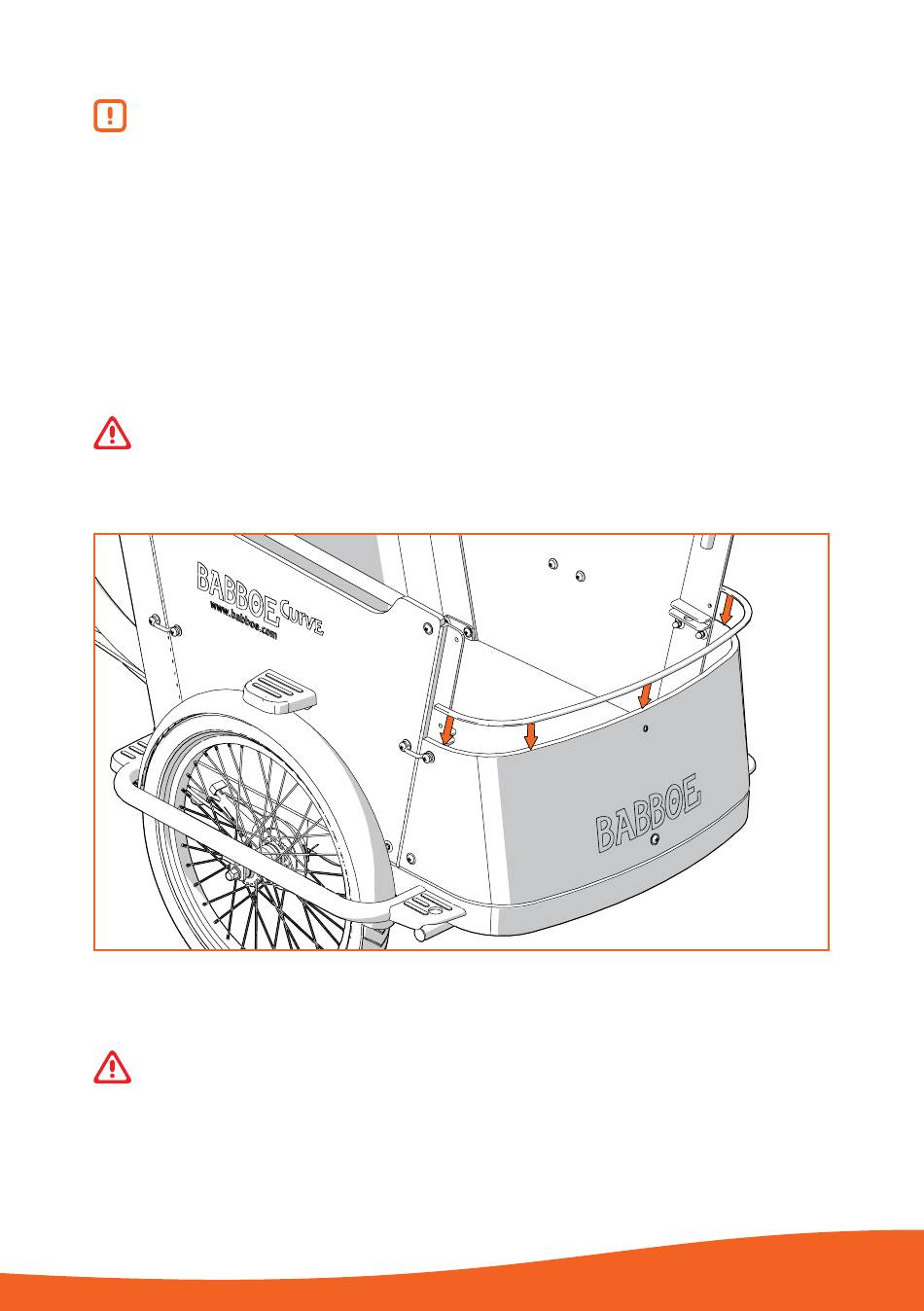

3. Plak de rubberen strip bovenop de rand van het onderpaneel, zoals weergegeven in
afbeelding 29. Zorg dat de strip overal goed aangedrukt wordt.
Let op
Indien de rubber strip niet exact de juiste lengte heeft, plakt u de strip vast en knipt u het
overtollige materiaal af.
