Stap 7.3

VERBINDINGSPROFIELEN (ACHTER) MONTEREN

BENODIGDHEDEN
• 2x Verbindingsprofiel (de langste stalen profielen in
doos II)
• Zakje E (2x M6 bout kort, 2x M6 bout lang, 4x M6
dopmoer, 4x M6 Veerring, 8x M6 ring)
23
J

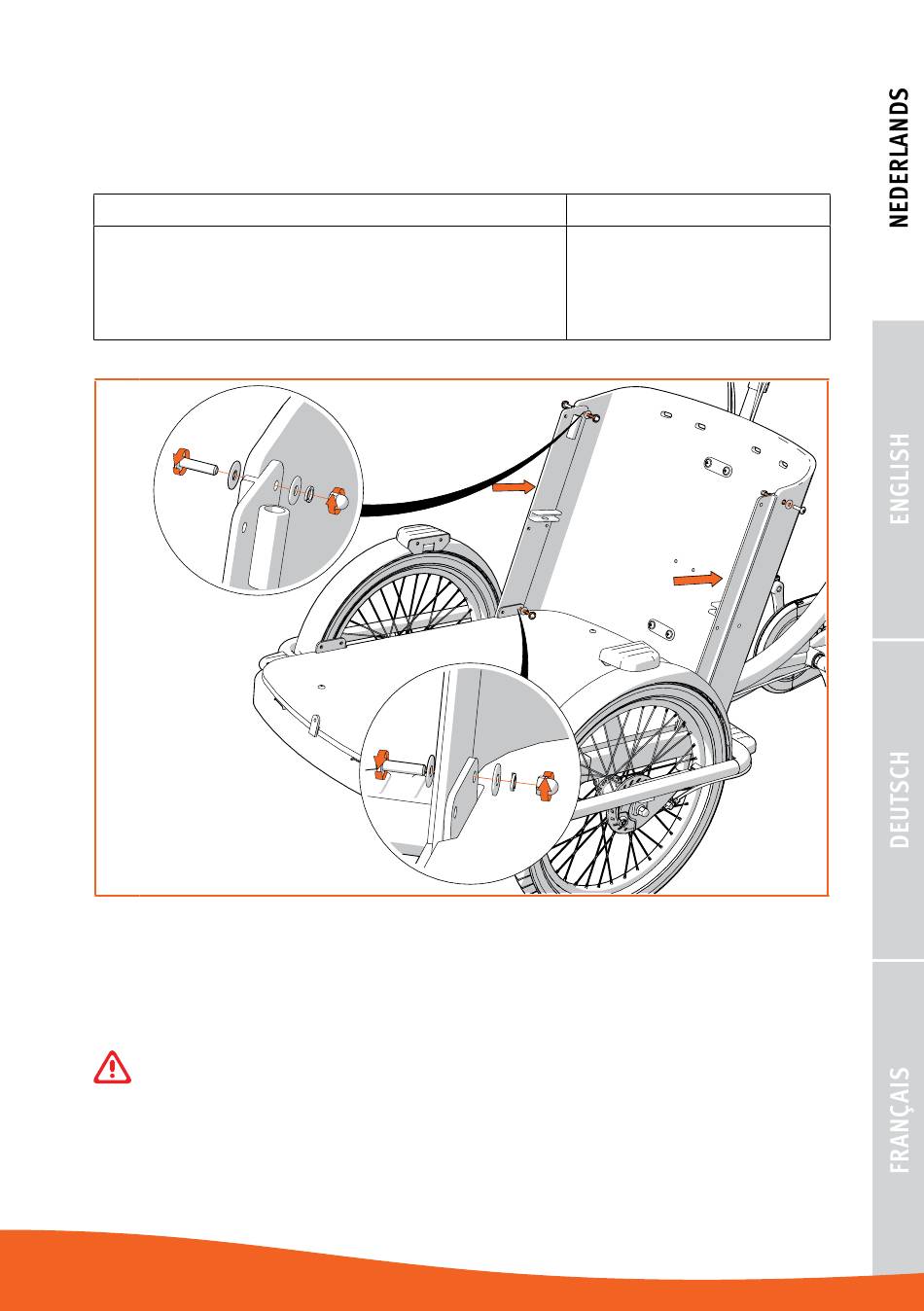

1. Bevestig beide verbindingsprofielen (achter) aan de achterplaat met behulp van een
korte bout in het bovenste gat aan beide kanten (detail J) en een lange bout in het
onderste gat aan beide kanten (detail K). De middelste gaten in beide panelen blijven
vooralsnog ongebruikt.
Let op
Hanteer de juiste volgorde van bout, moer en ringetjes etc. Zie details J en K voor deze
volgorde.
GEREEDSCHAP
• Steeksleutel 10
• Kruiskopschroevendraaier
