5

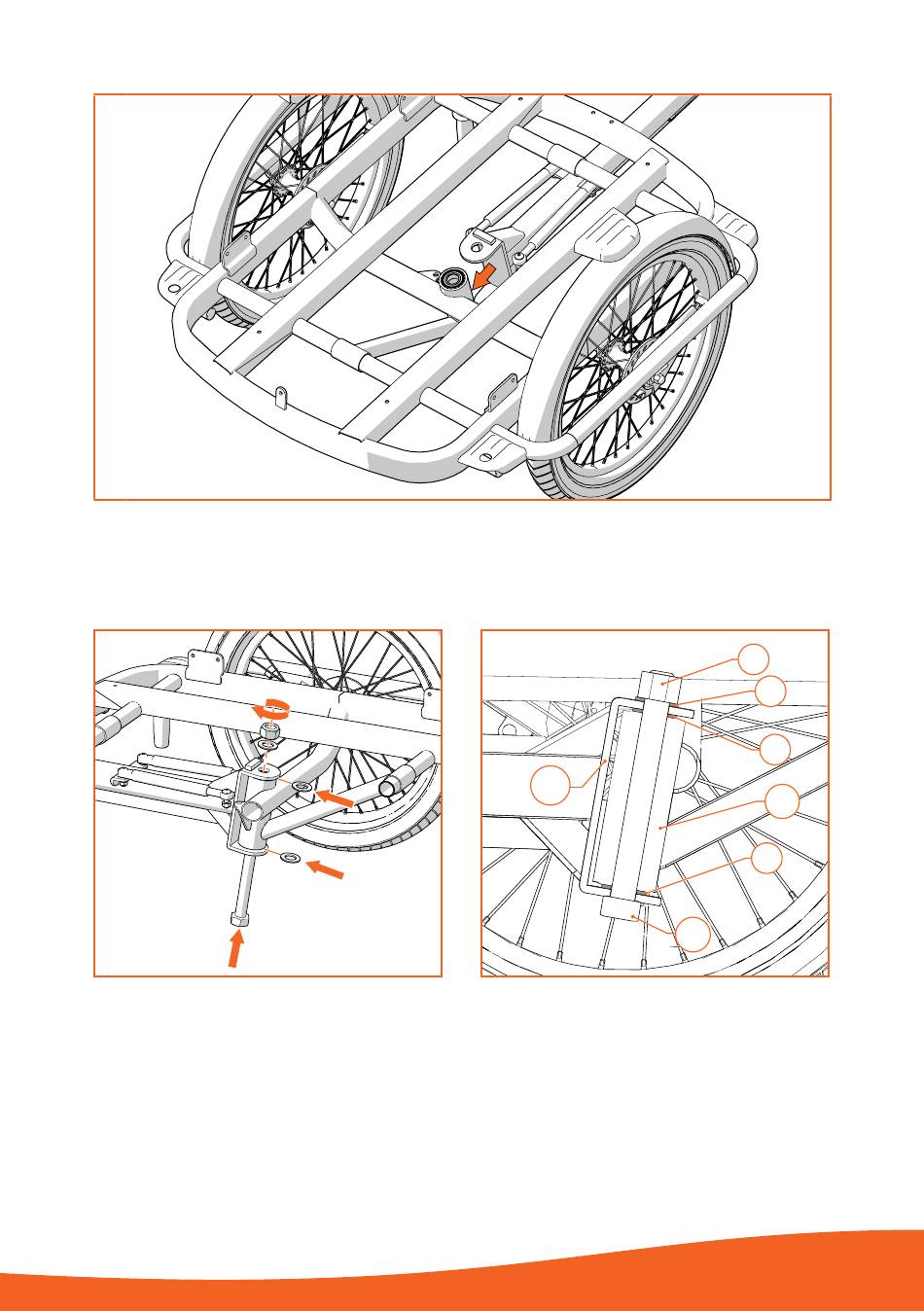

4. Schuif het koppelstuk over de koker aan het voorframe zoals weergegeven in
afbeelding 5.
6
5. Plaats hierna de ringen (5) tussen het koppelstuk (1) en de koker (2) zoals aangegeven
in afbeelding 6 en 7 en schuif de bout (3) door het koppelstuk en de koker.
6. Draai hierna de moer (4) op de bout en gebruik een steeksleutel 30 of een Bahco/
Engelse sleutel om deze zo vast mogelijk aan te draaien. Een blokkade aan de
bovenkant van de kop van de bout zorgt ervoor dat u de moer kunt vastdraaien zonder
dat u bout hoeft vast te houden.
14
7
1
4
5
5
2
5
3
