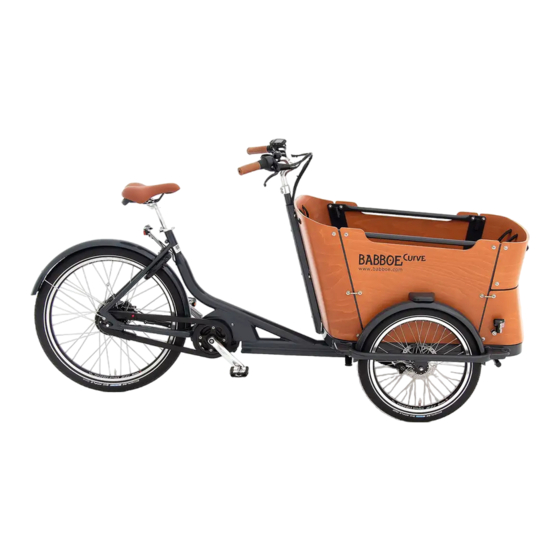

Babboe Curve Mountain User Manual
Hide thumbs
Also See for Curve Mountain:
- User manual (83 pages) ,
- User manual (91 pages) ,
- User manual (81 pages)
Related Manuals for Babboe Curve Mountain
Summary of Contents for Babboe Curve Mountain
- Page 1 Gebruikershandleiding: Babboe Curve Mountain & Babboe City Mountain User manual: Babboe Curve Mountain & Babboe City Mountain...
-
Page 2: Table Of Contents
Inhoud Onderwerp Pagina Inleiding Babboe Mountain – twee of drie wielen? Algemene tips voor gebruik Garantie en Onderhoud Instructie Yamaha midden-motor Werking Yamaha aandrijving Locatie van waarschuwings- en specificatie-aanduidingen Onderdelen van de elektrische ondersteuning Babboe Mountain trapondersteuning Meet- en regelfuncties... -
Page 3: Inleiding
Inleiding Gefeliciteerd met de aankoop van de Babboe Mountain, de bakfi ets van Babboe die het ulti eme fi etsplezier voor elk terrein biedt. Dankzij de combinati e van de Yamaha middenmotor en de traploze NuVinci versnellingen is voor de bakfi ets geen berg te hoog meer. -
Page 4: Babboe Mountain - Twee Of Drie Wielen
De Babboe Curve is zowel aan de voor- als achterzijde voorzien van verlichti ng. De verlichti ng wordt gevoed Om de Babboe City op de standaard te zett en, gaat u eerst naast de fi ets staan links van het stuur. Draai het ti jde de bout na het verstellen weer muurvast. -
Page 5: Algemene Tips Voor Gebruik
Beschikbare accessoires Garantievoorwaarden Voor de Babboe City Mountain en de Babboe Curve Mountain is een ruim assortiment van accessoires beschik- De volledige garantievoorwaarden voor de Babboe Mountain vindt u op onze website. Voor het behoud van baar. Denk aan een regentent om de kindjes droog naar school te kunnen brengen, kussensets, een Maxi-Cosi de garantie, bent u verplicht 2 maanden na aanschaf een servicebeurt uit te laten voeren. -
Page 6: Werking Yamaha Aandrijving
1. Werking Yamaha aandrijving 2. Locatie van waarschuwings- en specificatie-aanduidingen De Babboe Curve Mountain en de Babboe City Mountain zijn beiden met een midden-motor van Yamaha. Lees alle stickers/labels op uw batterijpakket en lader. Deze stickers bevatten belangrijke informatie voor een De aandrijving vindt plaats op de trapas, waardoor de trapondersteuning heel natuurlijk aanvoelt. -
Page 7: Onderdelen Van De Elektrische Ondersteuning
3. Onderdelen van de elektrische ondersteuning 4. Babboe Mountain trapondersteuning 4.1 De Babboe Mountain is ontwikkeld voor het bieden van optimale trapondersteuning. Deze systemen bieden u ondersteuning binnen een standaard actieradius die afhankelijk is van factoren zoals uw eigen trapkracht, de rijsnelheid, de gekozen versnelling en de belading van de bak. - Page 8 Laat na 2 maanden een eerste servicebeurt uitvoeren door een fi etsendealer of door een Babboe www.babboe.nl www.babboe.be gewenst moment. trapondersteuning voor het afl eggen van monteur. Check voor de ideale onderhoudscyclus.
-
Page 9: Meet- En Regelfuncties
5. Meet- en regelfuncties 5. Meet- en regelfuncties 5.1 De functies van stuurbediening en display LCD-display Aan/uit-schakelaar Knop voor onder- Lichtschakelaar steuningsstand (omhoog) Knop voor onder- steuningsstand Functiekeuzeknop (omlaag) Knop voor duwondersteuning De LCD-display toont informatie over de verschillende functies en keuzes. 5.2 Batterij display Dicht Deksel... - Page 10 5. Meet- en regelfuncties 5. Meet- en regelfuncties Ondersteuningsstand indicator Ondersteuningsstand 5.3 Plaatsen en verwijderen van de display 5.5 Tonen en selecteren van de ondersteuningsstand Display omhoog Voor het plaatsen van de display plaatst u de display op de houder en De indicator van de ondersteuningsstand toont de geselecteerde schuift u deze naar achteren (tegen de rijrichting in) in de houder ondersteuningsstand.
- Page 11 5. Meet- en regelfuncties 5. Meet- en regelfuncties Indicator Functie 5.8 Indicator ondersteuningskracht 5.10 Functieweergave ondersteuningskracht keuzetoets De indicator van de ondersteuningskracht is een grafische weergave De functieweergave kan de volgende functies tonen: in 8 segmenten (blokjes) van de trapondersteuning die het e-bike •...
- Page 12 5. Meet- en regelfuncties 5. Meet- en regelfuncties 5.14 Kilometerteller 5.19 Duwondersteuning Deze optie toont de totaal afgelegde afstand (in kilometers of Met behulp van duwondersteuning kunt u zonder te trappen mijlen) met ingeschakeld display. U kunt de waarde van de totaal de fiets verplaatsen terwijl u op de fiets zit of naast de fiets loopt.
-
Page 13: Batterijpakket En Oplaadprocedure
Wanneer de display een foutmelding toont, dient u uw fiets op zo kort mogelijke termijn Laadcontact controleren door Babboe te laten controleren. batterijcapaciteit 6.2 Ongeschikte condities en mogelijke oplossingen De hieronder beschreven weersomstandigheden kunnen ertoe leiden dat het laden naar ‘Stand-by’of ‘Uitgesteld’... - Page 14 6. Batterijpakket en oplaadprocedure 6. Batterijpakket en oplaadprocedure - Opladen bij winterse temperaturen, stand-by/uitgesteld laden 6.5 Laadstatus aflezen Tijdens opladen bij een omgevingstemperatuur van 0 °C of lager kan het systeem in stand-by schakelen. Indicatielampjes Als tijdens het opladen de temperatuur daalt tot beneden deze waarde, bijvoorbeeld tijdens nachtelijk afkoelen, Indicatielampje batterijcapaciteit Actuele status...
-
Page 15: Resterende Batterijcapaciteit Controleren
6. Batterijpakket en oplaadprocedure 7. Resterende batterijcapaciteit controleren U kunt de resterende batterijcapaciteit controleren en zien in hoeverre de batterij opgeladen is. U kunt dit op Ook wanneer het opladen normaal start, kan het laadsysteem bij een twee manieren doen: met behulp van de indicator van de batterijcapaciteit op de display of aan de hand van hoge of lage inwendige temperatuur of omgevingstemperatuur het de indicatielampjes voor batterijcapaciteit op de batterij zelf. -
Page 16: Controles
Babboe of met uw dealer. Voor het controleren van de resterende batterijcapaciteit drukt u op de toets: LET OP • Wanneer u een storing of defect heeft geconstateerd, neem dan contact op met Babboe of met uw dealer. Indicatielampjes Schatting resterende Toepasbare situatie •... -
Page 17: Reiniging En Opslag
Indien de fiets langer dan 6 maanden niet is gebruikt, is het raadzaam om Babboe of uw en uit. los contact. Laat uw fiets door een erkende dealer de hele fiets te laten nakijken voordat u deze gaat gebruiken. - Page 18 10. Problemen oplossen 10. Problemen oplossen 10.2 Batterijpakket en lader Symptoom Uit te voeren controles Actie Ca. 4 seconden Verwijder het batterijpakket, reinig de Symptoom Uit te voeren controles Actie Controleer of de na inschakelen aansluitcontacten met een droge schone aansluitcontacten van het schakelt de display doek of een wattenstaafje, en plaats het...
-
Page 19: Specificaties
10. Problemen oplossen 11. Specificaties Symptoom Uit te voeren controles Actie Bereik ondersteuningssnelheid 0 - 25 km/u Haal het batterijpakket uit de lader, en plaats het batterijpakket op de fiets. Type Borstelloze gelijkstroom Druk op de aan/uit-toets van de display. Elektromotor Mogelijk storing of defect in Sluit de stekker van het laadsnoer aan... -
Page 20: Veiligheidsinformatie
12. Veiligheidsinformatie 12. Veiligheidsinformatie • Gebruik de lader nooit voor het opladen van andere batterijen of elektrische apparaten. • De lader nooit demonteren, en nooit technische veranderingen aanbrengen, dit kan leiden tot oververhitting of brand met mogelijk ernstig lichamelijk letsel of schade tot gevolg. •... -
Page 21: Garantiebepalingen En Wettelijke Eisen
Babboe of een erkende Hierbij verklaart de fabrikant van uw E-bike dat het product voldoet aan alle eisen en andere relevante bepa- fietsenhandelaar. lingen van de richtlijnen 2004/108/EC en 2006/42/EC. De conformiteitsverklaring kunt u opvragen bij Babboe. Gebruikershandleiding Nederlands... -
Page 22: Nuvinci Versnelling
14. NuVinci® versnelling 15. Richtlijnen onderhoud en verzorging Reiniging Reiniging Naast de midden-motor van Yamaha, hebben de Babboe Curve Mountain en de Babboe City Mountain, Naast de midden-motor van Yamaha, hebben de Babboe Curve Mountain en de Babboe City Mountain, Boss Boss NuVinci®... -
Page 23: Garantie Nuvinci Versnellingen
16. Garantie NuVinci versnellingen NuVinci beperkingen in de garantievoorwaarden voor fietsen DEZE BEPERKTE GARANTIE IS DE ENIGE EN EXCLUSIEVE GARANTIE DIE FALLBROOK GEEFT MET BETREKKING Fallbrook Technologies Inc. Fallbrook Technologies Inc. (Fallbrook) garandeert dat zij, naar eigen goeddunken, TOT HET PRODUCT EN WORDT VERSTREKT TER VERVANGING VAN ELKE ANDERE GARANTIE. IN ZOVERRE elke NuVinci®... - Page 24 Introduction Babboe Mountain – two or three wheels? General advice for use of the Babboe Mountain Maintenance and warranty Babboe City and Curve Mountain Instructions for use of the Yamaha center motor Introduction Locations of the warning and specification labels...
- Page 25 Inleiding Congratulati ons on your purchase of the Babboe Mountain, the Babboe cargo bike that provides the ulti mate in cycling fun for any terrain. Thanks to the combinati on of the Yamaha mid-drive motor and NuVinci stepless shift ing no challenge is too steep for this cargo bike.
- Page 26 The two front lights are mounted under the front step ups. As a standard, the Om de Babboe City op de standaard te zett en, gaat u eerst naast de fi ets staan links van het stuur. Draai het ti jde de bout na het verstellen weer muurvast.
- Page 27 Maintenance and warranty Babboe City and Curve Mountain Optional accessories The full warranty conditions for the Babboe Mountain are on our website. If you want the warranty to be valid, The Babboe City Mountain and the Babboe Curve Mountain have a wide range of optional accessories you are required to service your Babboe 2 months after you have purchased it.
- Page 28 2. Locations of the warning and specification labels The Babboe Curve Mountain and the Babboe City Mountain are both equipped with a center motor of Yamaha. Read and understand all of the labels on your battery pack and battery charger. These labels contain The support is given directly on the bottom bracket, which makes the electrical support very natural.
- Page 29 3. Description 4. Babboe Mountain systems 4.1 The e-bike systems are designed to give you the optimal amount of power assist It assists you within a standard range based on factors such as your pedaling strength, bicycle speed, and current gear.
- Page 30 4. Babboe Mountain systems 4. Babboe Mountain systems 4.3 Power assist chart 4.4 Conditi ons that could decrease remaining assist distance The remaining assist distance will decrease when riding in the following conditi ons: High • Frequent starts and stops •...
- Page 31 5. Instrument and control functions 5. Instrument and control functions 5.1 Instrument and control functions Display unit Power switch Assist mode Light switch switch (up) Assist mode Function select switch switch (down) Pushing assist switch The display unit offers information over the various functions and choices. 5.2 Battery Close Cover...
- Page 32 5. Instrument and control functi ons 5. Instrument and control functi ons Assist mode indicator Assist mode switch 5.3 Mounti ng and removing the display 5.5 Displaying and switching the assist mode Display (up) To mount the display, press the lever on the holder while sliding The assist mode indicator displays the selected assist mode.
- Page 33 5. Instrument and control functions 5. Instrument and control functions Assist power meter Function select 5.8 Indicator support power 5.10 Function display switch The assist power meter displays an estimate of the assist power The function display can display the following functions: during riding on an 8-segment scale.
- Page 34 5. Instrument and control functions 5. Instrument and control functions 5.19 Pushing assist 5.14 Odometer When you are on or off the bicycle and start moving it, you This displays the total distance (in kilometers or miles) traveled can use pushing assist without pedaling the bicycle. while the power was on.
- Page 35 5. Instrument and control functions 6. Battery pack and charging procedure Battery charger lamp 7. Press the function select switch, and the distance (km or mile) The battery pack equipped for the Yamaha e-bike systems is a and speed (km/h or MPH) will begin to flash. lithium-ion battery.
- Page 36 6. Battery pack and charging procedure 6. Battery pack and charging procedure - Wintertime charging standby/suspension 6.5 Reading the charging status Charging standby will occur if the temperature is 0 °C or lower. If charging is started and the Battery capacity temperature drops below this level due to late-night cooling or other factors, charging is suspended and Battery charger indicator lamps...
- Page 37 6. Battery pack and charging procedure 7. Checking the residual battery capacity You can check the estimate of how much capacity is left in the battery and to what extent it is charged. The Even if charging starts normally, charging might be suspended to check can be performed using either the display unit’s residual battery capacity indicator or the battery’s protect the battery if the battery temperature or ambient temperatu- residual battery capacity indicator lamps.
- Page 38 7. Checking the residual battery capacity 8. Pre-operation check 7.2 Display of the battery capacity indicator lamps and the estimate of the Be sure to perform the inspection before riding the bicycle. If there is anything you do residual battery capacity not understand or find difficult, please consult a bicycle dealer.
- Page 39 9. Cleaning and storage 10. Troubleshooting NOTICE 10.1 E-bike system Do not use high-pressure washers or steam jet cleaners since they can cause water seepage, resulting Symptom Check Action in property damage or malfunction of the drive unit or battery pack. Should water get inside one of these units, have an authorized dealer inspect your bicycle.
- Page 40 10. Troubleshooting 10. Troubleshooting 10.2 Battery pack and charger Symptom Check Action The display unit Symptom Check Action shuts down immedia- Remove the battery pack, clean the bicycle’s tely (approx. Are the bicycle’s battery pack terminals with a dry cloth or cotton swab, and 4 seconds later) connection terminals dirty? then install the battery pack again.
- Page 41 10. Troubleshooting 11. Specifications Symptom Check Action Range of assist speed 0 - 25 km/u Remove the battery pack from the battery charger, mount the battery on the bicycle Type Brushless DC type and press the power switch of display Electric motor There is a contact fault in unit.
- Page 42 12. Safety information 12. Safety information • Never use this battery charger to charge other electrical appliances. • Do not short-circuit the contacts of the battery pack. Doing so could cause the battery pack to become hot or catch fire, resulting in serious injury or property damage. •...
- Page 43 A 2-year manufacturer’s warranty is given on the electric parts of your e-bike systems bicycle (display unit, batteries, must be collected separately and disposed of in an drive unit and battery pack). The warranty periods for the other parts are available at the Babboe website. environmentally correct manner.
- Page 44 14. NuVinci® shifting system 15. Basic maintenance and care The Babboe Mountain not only has a strong Yamaha center motor (bottom bracket motor), but is has also Cleaning the NuVinci stepless shifting system. This combination Stepless shifting – as simple as adjusting the volume Boss •...
- Page 45 16. Warranty NuVinci 16. Warranty NuVinci ® ® NuVinci Limited Warranty Statement For Bicycles This limited warranty is the sole and exclusive warranty made by Fallbrook Technologies Inc. (Fallbrook) warrants that it will repair, replace or refund, at Fallbrook’s sole option, any FALLBROOK WITH RESPECT TO THE PRODUCT, AND IS GIVEN IN LIEU OF ANY OTHER WARRANTY.
- Page 47 Website: www.bakfi etsen.com Email: info@babboe.de Email: info@babboe.nl Tel: 0049.30.22012861 For all other countries, please check your local Babboe contact via www.bakfi etsen.com or contact Babboe in the Netherlands. Our customer service is there to help you. User manual English...
