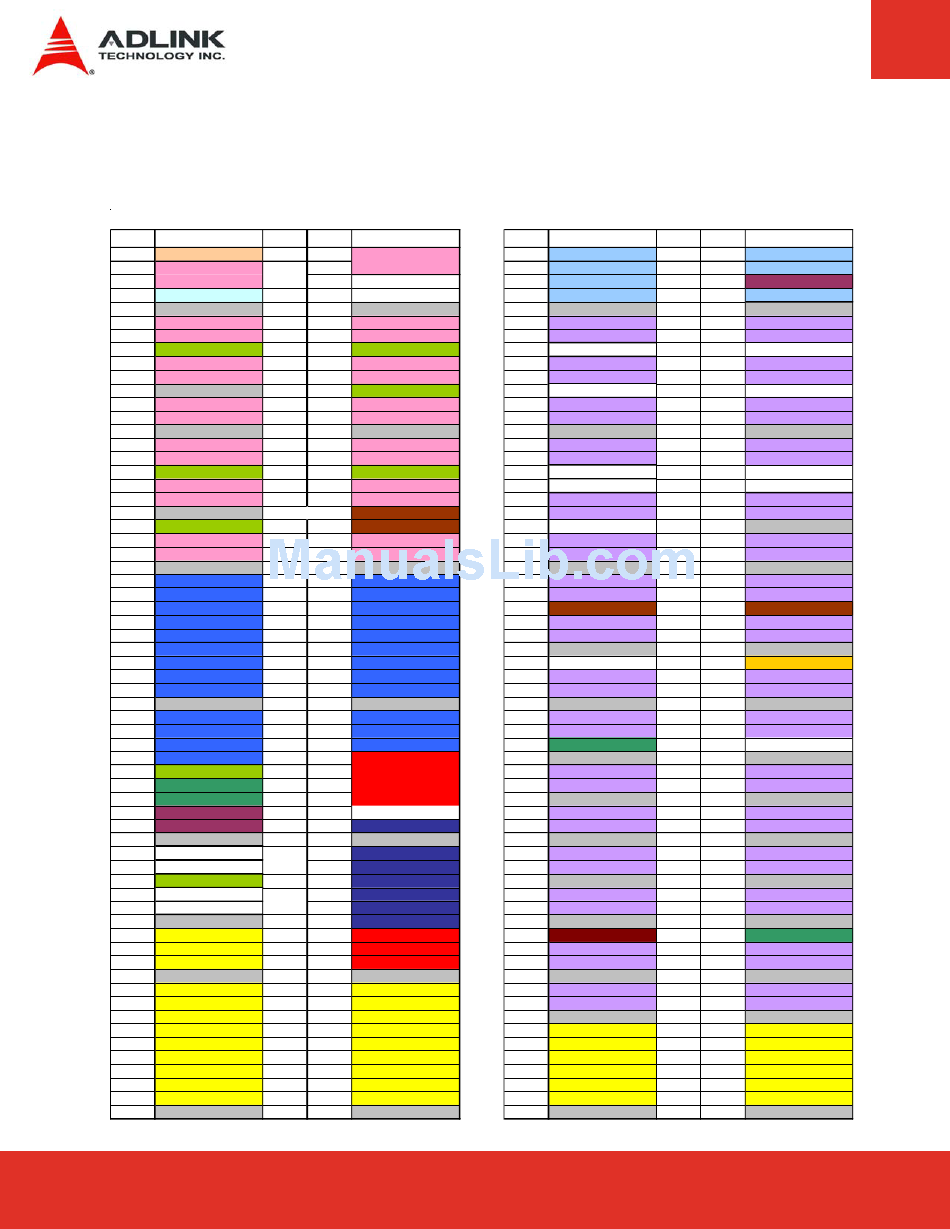

COM Express Board-to-Board Connectors continued:
Row A
Pin No. Pin Name
A47
VCC_RTC
A48
EXCD0_PERST#
A49
EXCD0_CPPE#
A50
LPC_SERIRQ
A51
GND (FIXED)
A52
PCIE_TX5+
A53
PCIE_TX5-
A54
GPI0
A55
PCIE_TX4+
A56
PCIE_TX4-
A57
GND
A58
PCIE_TX3+
A59
PCIE_TX3-
A60
GND (FIXED)
A61
PCIE_TX2+
A62
PCIE_TX2-
A63
GPI1
A64
PCIE_TX1+
A65
PCIE_TX1-
A66
GND
A67
GPI2
A68
PCIE_TX0+
A69
PCIE_TX0-
A70
GND (FIXED)
A71
LVDS_A0+
A72
LVDS_A0-
A73
LVDS_A1+
A74
LVDS_A1-
A75
LVDS_A2+
A76
LVDS_A2-
A77
LVDS_VDD_EN
A78
LVDS_A3+
A79
LVDS_A3-
A80
GND (FIXED)
A81
LVDS_A_CK+
A82
LVDS_A_CK-
A83
LVDS_I2C_CK
A84
LVDS_I2C_DAT
A85
GPI3
A86
KBD_RST#
A87
KBD_A20GATE
A88
PCIE0_CK_REF+
A89
PCIE0_CK_REF-
A90
GND (FIXED)
A91
RSVD
A92
RSVD
A93
GPO0
A94
RSVD
A95
RSVD
A96
GND
A97
VCC_12V
A98
VCC_12V
A99
VCC_12V
A100
GND (FIXED)
A101
VCC_12V
A102
VCC_12V
A103
VCC_12V
A104
VCC_12V
A105
VCC_12V
A106
VCC_12V
A107
VCC_12V
A108
VCC_12V
A109
VCC_12V
A110
GND (FIXED)
Page 14
Row B
Pin No. Pin Name
B47
EXCD1_PERST#
B48
EXCD1_CPPE#
B49
SYS_RESET#
B50
CB_RESET#
B51
GND (FIXED)
B52
PCIE_RX5+
B53
PCIE_RX5-
B54
GPO1
B55
PCIE_RX4+
B56
PCIE_RX4-
B57
GPO2
B58
PCIE_RX3+
B59
PCIE_RX3-
B60
GND (FIXED)
B61
PCIE_RX2+
B62
PCIE_RX2-
B63
GPO3
B64
PCIE_RX1+
B65
PCIE_RX1-
B66
WAKE0#
B67
WAKE1#
B68
PCIE_RX0+
B69
PCIE_RX0-
B70
GND (FIXED)
B71
LVDS_B0+
B72
LVDS_B0-
B73
LVDS_B1+
B74
LVDS_B1-
B75
LVDS_B2+
B76
LVDS_B2-
B77
LVDS_B3+
B78
LVDS_B3-
B79
LVDS_BKLT_EN
B80
GND (FIXED)
B81
LVDS_B_CK+
B82
LVDS_B_CK-
B83
LVDS_BKLT_CTRL
B84
VCC_5V_SBY
B85
VCC_5V_SBY
B86
VCC_5V_SBY
B87
VCC_5V_SBY
B88
RSVD
B89
VGA_RED
B90
GND (FIXED)
B91
VGA_GRN
B92
VGA_BLU
B93
VGA_HSYNC
B94
VGA_VSYNC
B95
VGA_I2C_CK
B96
VGA_I2C_DAT
B97
TV_DAC_A
B98
TV_DAC_B
B99
TV_DAC_C
B100
GND (FIXED)
B101
VCC_12V
B102
VCC_12V
B103
VCC_12V
B104
VCC_12V
B105
VCC_12V
B106
VCC_12V
B107
VCC_12V
B108
VCC_12V
B109
VCC_12V
B110
GND (FIXED)
Row C
Pin No. Pin Name
C47
PCI_AD29
C48
PCI_AD31
C49
PCI_IRQA#
C50
PCI_IRQB#
C51
GND (FIXED)
C52
PEG_RX0+
C53
PEG_RX0-
C54
TYPE0#
C55
PEG_RX1+
C56
PEG_RX1-
C57
TYPE1#
C58
PEG_RX2+
C59
PEG_RX2-
C60
GND (FIXED)
C61
PEG_RX3+
C62
PEG_RX3-
C63
RSVD
C64
RSVD
C65
PEG_RX4+
C66
PEG_RX4-
C67
RSVD
C68
PEG_RX5+
C69
PEG_RX5-
C70
GND (FIXED)
C71
PEG_RX6+
C72
PEG_RX6-
C73
SDVO_DATA
C74
PEG_RX7+
C75
PEG_RX7-
C76
GND
C77
RSVD
C78
PEG_RX8+
C79
PEG_RX8-
C80
GND (FIXED)
C81
PEG_RX9+
C82
PEG_RX9-
C83
RSVD
C84
GND
C85
PEG_RX10+
C86
PEG_RX10-
C87
GND
C88
PEG_RX11+
C89
PEG_RX11-
C90
GND (FIXED)
C91
PEG_RX12+
C92
PEG_RX12-
C93
GND
C94
PEG_RX13+
C95
PEG_RX13-
C96
GND
C97
RSVD
C98
PEG_RX14+
C99
PEG_RX14-
C100
GND (FIXED)
C101
PEG_RX15+
C102
PEG_RX15-
C103
GND
C104
VCC_12V
C105
VCC_12V
C106
VCC_12V
C107
VCC_12V
C108
VCC_12V
C109
VCC_12V
C110
GND (FIXED)
Express-BASE User's Manual
Row D
Pin No. Pin Name
D47
PCI_IRQD#
D48
PCI_CLKRUN#
D49
PCI_M66EN
D50
PCI_CLK
D51
GND (FIXED)
D52
PEG_TX0+
D53
PEG_TX0-
D54
PEG_LANE_RV#
D55
PEG_TX1+
D56
PEG_TX1-
D57
TYPE2#
D58
PEG_TX2+
D59
PEG_TX2-
D60
GND (FIXED)
D61
PEG_TX3+
D62
PEG_TX3-
D63
RSVD
D64
RSVD
D65
PEG_TX4+
D66
PEG_TX4-
D67
GND
D68
PEG_TX5+
D69
PEG_TX5-
D70
GND (FIXED)
D71
PEG_TX6+
D72
PEG_TX6-
D73
SDVO_CLK
D74
PEG_TX7+
D75
PEG_TX7-
D76
GND
D77
IDE_CBLID#
D78
PEG_TX8+
D79
PEG_TX8-
D80
GND (FIXED)
D81
PEG_TX9+
D82
PEG_TX9-
D83
RSVD
D84
GND
D85
PEG_TX10+
D86
PEG_TX10-
D87
GND
D88
PEG_TX11+
D89
PEG_TX11-
D90
GND (FIXED)
D91
PEG_TX12+
D92
PEG_TX12-
D93
GND
D94
PEG_TX13+
D95
PEG_TX13-
D96
GND
D97
PEG_ENABLE#
D98
PEG_TX14+
D99
PEG_TX14-
D100
GND (FIXED)
D101
PEG_TX15+
D102
PEG_TX15-
D103
GND
D104
VCC_12V
D105
VCC_12V
D106
VCC_12V
D107
VCC_12V
D108
VCC_12V
D109
VCC_12V
D110
GND (FIXED)
