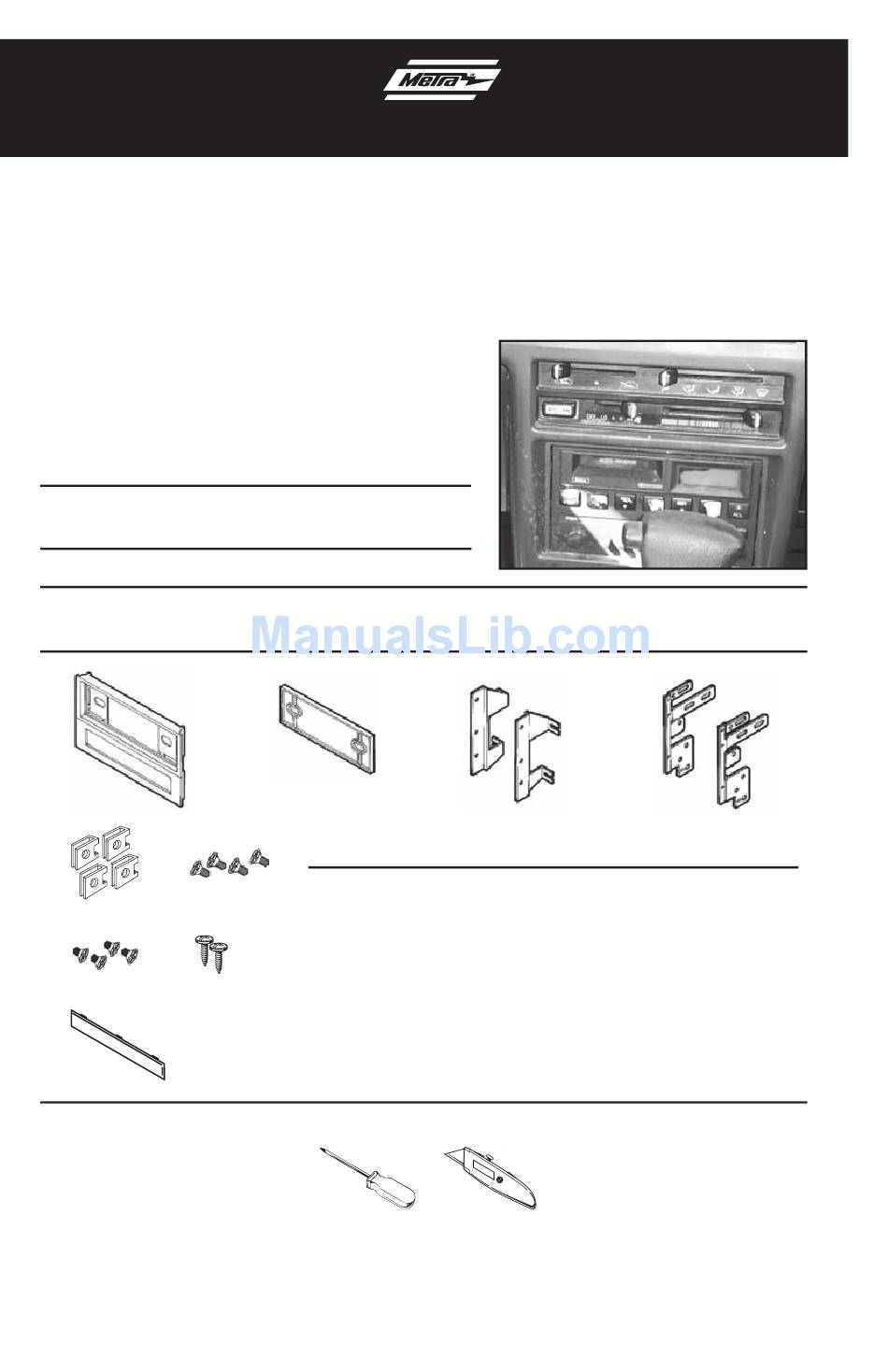

INSTALLATION INSTRUCTIONS FOR PART 99-3400
Chevrolet/Geo/Honda/Isuzu 1985-1995
99-3400/AW-407GO/DW-3400
KIT FEATURES
• 2-Shaft head unit provision
• DIN head unit provision
KIT COMPONENTS
• A) Radio housing • B) Spacer • C) Bracket set 1 • D) Bracket set 2 • E) (4) Speed clips
• F) (6) #6 Phillips screws • G) (4) #8 Phillips screws • H) (2) Phillips screws • I) Equalizer dummy plate
A
E
F
G
H
I
APPLICATIONS
See application list inside
B
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness:
• 70-1761 - Toyota/Scion harness for select 1987-2007
• 70-1782 - Geo/Chevrolet/Honda/Isuzu harness
for select 1985-1999
Antenna Adapter:
• Not required
TOOLS REQUIRED
• Phillips screwdriver • Cutting tool
C
D
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Metra Electronics 99-3400
Summary of Contents for Metra Electronics 99-3400
- Page 1 INSTALLATION INSTRUCTIONS FOR PART 99-3400 APPLICATIONS See application list inside Chevrolet/Geo/Honda/Isuzu 1985-1995 99-3400/AW-407GO/DW-3400 KIT FEATURES • 2-Shaft head unit provision • DIN head unit provision KIT COMPONENTS • A) Radio housing • B) Spacer • C) Bracket set 1 • D) Bracket set 2 • E) (4) Speed clips •...
-
Page 2: Table Of Contents
99-3400 Applications Chevrolet Honda (Isuzu continued) Spectrum 1985-1989 Passport 1994-1995 Pickup 1988-1995 Rodeo 1992-1995 Isuzu Stylus 1990-1991 Prizm 1989-1992 Amigo 1991-1994 (discarding factory pocket) Spectrum 1989 I-Mark 1985-1991 Stylus 1990-1991 Strom 1990-1993 Impulse 1990-1993 (keeping factory pocket) (discarding factory pocket) -
Page 3: Spectrum
Dash Disassembly 99-3400 Chevrolet Spectrum 1985-1989 Geo Spectrum 1989 1. Remove (2) Phillips screws securing the radio trim bezel to the bottom of the dash and remove the bezel. (Figure A) 2. Remove (2) screws securing the factory head unit to the sub-dash and disconnect the wiring. -
Page 4: Prizm
Dash Disassembly 99-3400 Geo Prizm 1989-1992 1. Remove (1) screw from each side of the steering column. 2. Unclip the dash trim bezel and disconnect the cigarette lighter and illumination wiring. (Figure A) 3. Remove (4) screws securing the factory head unit and disconnect the wiring. - Page 5 Dash Disassembly 99-3400 Geo Storm/Isuzu Impulse 1990-1993 Isuzu Stylus 1991-1993 (use if NOT keeping factory pocket) 1. Remove the ashtray and the (2) outermost screws exposed in the ashtray cavity. (Figure A) 2. Remove (2) screws from each side of the dash console.
- Page 6 Dash Disassembly 99-3400 Geo Storm/Isuzu Impulse 1990-1993 Isuzu Stylus 1991-1993 (use if keeping factory pocket) 1. Remove the ashtray and the (2) outermost screws exposed in the ashtray cavity. Remove (2) screws from each side of the dash console. Remove the climate control knobs.
-
Page 7: Pickup
Dash Disassembly 99-3400 Honda Passport 1994-1995 Isuzu Amigo 1991-1994/Pickup 1988-1995 Rodeo 1992-1995/Trooper 1988-1991 1. Remove (2) Phillips screws from the base of the radio trim bezel and remove the bezel. (Figure A) 2. Remove (3) hex head bolts securing the factory head unit and disconnect the wiring. -
Page 8: I-Mark
Dash Disassembly 99-3400 Isuzu I-Mark 1985-1991 1. Remove (2) Phillips screws from each side of the dash trim bezel and remove the bezel. 2. Remove (4) Phillips screws securing the bracket assembly. (Figure A) 3. Remove the factory head unit and disconnect the wiring. - Page 9 Kit Assembly 99-3400 2-Shaft head unit provision 1. Attach the spacer to the radio housing. 2. Slide the aftermarket head unit into the Optional kit and secure with shaft nuts. (Figure A) 3. Locate the factory wiring harness in the dash.
- Page 10 Kit Assembly 99-3400 DIN head unit provision 1. Cut and remove the shaft supports from the spacer and radio housing. 2. Slide the DIN cage into the kit and Optional secure by bending the metal locking tabs down. (Figure A) 3.
- Page 11 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-3400 APLICACIONES Vea la lista de aplicaciones en el interior Chevrolet/Geo/Honda/Isuzu 1985-1995 99-3400/AW-407GO/DW-3400 CARACTERÍSTICAS DEL KIT • Accesorio para unidades centrales de 2 ejes • Accesorio para unidades centrales DIN COMPONENTES DEL KIT • A) Alojamiento del radio • B) Espaciador • C) Conjunto de soportes 1 • D) Conjunto de soportes 2 •...
-
Page 12: Strom
99-3400 Aplicaciones Chevrolet Honda (Isuzu seguido) Spectrum 1985-1989 Passport 1994-1995 Pickup 1988-1995 Rodeo 1992-1995 Isuzu Stylus 1990-1991 Prizm 1989-1992 Amigo 1991-1994 (descartando el bolsillo Spectrum 1989 I-Mark 1985-1991 de fábrica) Strom 1990-1993 Impulse 1990-1993 Stylus 1990-1991 (descartando el bolsillo (descartando el bolsillo (manteniendo el bolsillo de fábrica) - Page 13 Desmontaje del tablero 99-3400 Chevrolet Spectrum 1985-1989 Geo Spectrum 1989 1. Quite los (2) tornillos Phillips que aseguran la base terminada del radio a la parte de abajo del tablero y quite la moldura. (Figura A) 2. Quite los (2) tornillos que aseguran la unidad central de fábrica al tablero...
- Page 14 Desmontaje del tablero 99-3400 Geo Prizm 1989-1992 1. Quite (1) tornillo de cada lado de la columna de dirección. 2. Desengance el la terminación de moldura del tablero y desconecte el ensendedor de cigarillos y los cables de la iluminación. (Figura A) 3.
- Page 15 Desmontaje del tablero 99-3400 Geo Storm/Isuzu Impulse 1990-1993 Isuzu Stylus 1991-1993 (utilizar si NO mantener el bolsillo de fábrica) 1. Quite el cenicero y (2) tornillos expuestos en la cavidad del cenizero. (Figura A) 2. Quite los (2) tornillos de cada lado de la consola en el tablero.
- Page 16 Desmontaje del tablero 99-3400 Geo Storm/Isuzu Impulse 1990-1993 Isuzu Stylus 1991-1993 (utilizar si se mantiene el bolsillo de fábrica) 1. Quite el cenizero y los tornillos que sobresalen en la cavidad del cenizero. Quite los (2) tornillos de cada lado de la consola del tablero.
- Page 17 Desmontaje del tablero 99-3400 Honda Passport 1994-1995 Isuzu Amigo 1991-1994/Pickup 1988-1995 Rodeo 1992-1995/Trooper 1988-1991 1. Quite los (2) tornillos Phillips de la base de la terminación de moldura del radio y quite la terminación. (Figura A) 2. Quite los (3) tonrillos de cabeza hexagonal que aseguran la unidad central de fábrica y...
- Page 18 Desmontaje del tablero 99-3400 Isuzu I-Mark 1985-1991 1. Quite los (2) tornillos Phillips de cada lado del terminación del tablero y quite la terminación. 2. Quite los (4) tornillos Phillips que aseguran el ensamblaje de las agarraderas. (Figura A) 3. Quite la unidad central de fábrica y desconecte los cables.
- Page 19 Ensamble del kit 99-3400 Accesorio para unidades centrales de 2 ejes 1. Conecte el espaceador al alojamiento del radio. Opcional 2. Deslize la unidad central de fábrica en el kit y asegúrelo con las tuercas de ejes. (Figura A) 3. Ubique el arnés del cableado de fábrica en el tablero.
- Page 20 Ensamble del kit 99-3400 Accesorio para unidades centrales DIN 1. Corte y quite los ejes de soporte del espaciador y del alojamiento del radio. Opcional 2. Deslize la caja DIN en el kit y asegúrelo doblando las legüetas de cerradura de metal hacia abajo.
