REMS Multi-Push SLW Instruction Manual
  1. Manuals
  2. Brands
  3. REMS Manuals
  4. Power Tool
  5. Multi-Push SLW
  6. Instruction manual

REMS Multi-Push SLW Instruction Manual

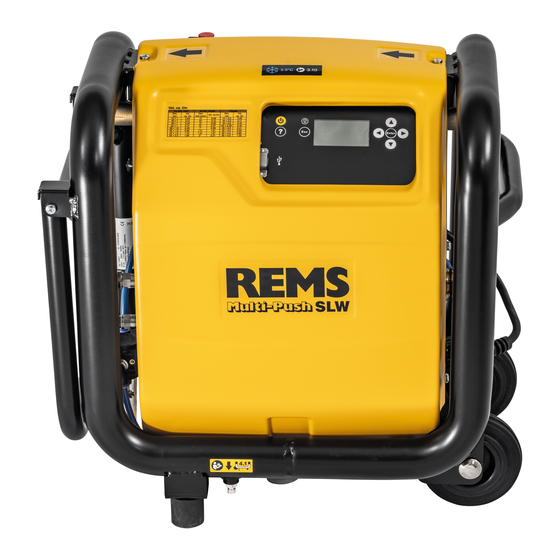

Electronic flushing and pressure testing unit
